实验三 UML建模
（一）实验目的要求
- 了解UML的特点
- 熟悉掌握UML中各类图的画法
（二）实验材料和仪器设备
- PC机
2.UML绘图环境
画图工具processon
（三）实验内容
-
银行计算机储蓄系统的工作过程大致如下：储户填写的存款单或取款单由业务员键入系统，如果是存款则系统记录存款人姓名、住址、身份证 码等存款信息，并打印出存款存单给储户；如果是取款且存款时留有密码，则系统首先核对储户密码，若密码正确或存款时未留密码，则系统计算利息并打印出利息清单给储户。请画出该系统的用例图。
操作提示：利用process on 来绘制用例图。按上述 址注册进入，单击 “新建”选择“UML”找到“UML用例图”来画
银行计算机储蓄系统用例图
请将图表复制到此处（可截图，注意调整大小）：
-
某市进行招考公务员工作，分行政、法律、财经三个专业。市人事局公布所有用人单位招收各专业的人数，考生 名，招考办公室发放准考证。考试结束后，招考办公室发放考试成绩单，公布录取分数线，针对每个专业，分别将考生按总分从高到低进行排序。用人单位根据排序名单录用，发放录用通知书给考生，并给招考办公室留存备查。请根据以上情况进行分析，画出顺序图。
招聘考试顺序图
操作提示：在process on中，单击 “新建”选择“UML” 找到“UML时序图”来画。
请将图表复制到此处（可截图，注意调整大小）：

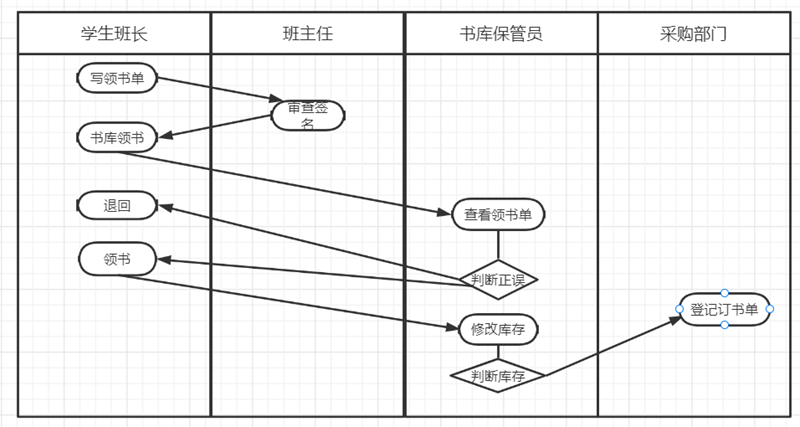

- 某学校领书的工作流程为：学生班长填写领书单，班主任审查后签名，然后班长拿领书单到书库领书。书库保管员审查领书单是否有班主任签名，填写是否正确等，不正确的领书单退回给班长；如果填写正确则给予领书并修改库存清单；当某书的库存量低于临界值时，登记需订书的信息。每天下班前为采购部门提供一张订书单。用活动图来描述领书的过程。
操作提示：在process on中，单击 “新建”选择“UML” 找到“UML状态图/活动图”。领书活动图
请将图表复制到此处（可截图，注意调整大小）：
