1 软件硬件资源

1.1所需要的硬件：

1）任意一款带有串口的MCU或者usb转ttl。
2）esp8266 -01s
3）继电器
4）插座

1.2软件调试工具

1）TCP手机客户端，可以在手机商城下载。app长这个样子：

3 AT指令讲解

esp8266有STA模式和AP模式，sta模式需要模块去连接一个路由器，ap模式模块本身就是一个热点，可以让别人来连接。

这里我们使用AP模式，好处是esp8266本身产生热点，只要程序不变，热点的ssid就不变，换一个地方也可以正常使用。sta模块的话，你在家里用，需要连接你家里的路由，在办公室用，要连接办公室的路由，路由的ssid是会变化的，使用不方便。

下面讲解AT指令：
AT+CWMODE=2
设置模块为AP模式，模块本身可以产生一个热点。

AT+CWSAP=“ESP8266”,“12345678”,11,3
设置热点的ssid：ESP8266和密码：12345678。11代表信道，3代表加密方式。这条命令执行之后，你可以在手机或者电脑里看到一个名字叫ESP8266的wifi出现了。

AT+CIPMUX=1
启动多连接，可以好几个客户端来连接，方便你和你女票同时控制插座。

AT+CIPSERVER=1,8000 //开启服务器模式，端口 8000
设置esp8266为tcp sever，端口 8000，设置为sever的好处是，模块上电执行完前面命令后，产生的ip地址是固定的，模块重启之后ip也不变。你可以随时随地打开手机来连接这个服务器。如果模块是客户端模式，你还得编程控制啥时候模块来连接你的手机服务器。

AT+CIFSR
查询模块的ip地址
esp回复：
+CIFSR:APIP,“192.168.4.1” //esp的ip地址
+CIFSR:APMAC,“32:83:98:94:1a:b7”

然后，你的手机连接ESP8266这个 络，打开app，建立一个client，输入ip地址192.168.4.1,端口 8000，连接。这时候esp这边会显示0,CONNECT，表示给你的手机客户端分配的 络id 是0.

这时连接已经建立完成，下一步就是用app控制你的继电器通断了。

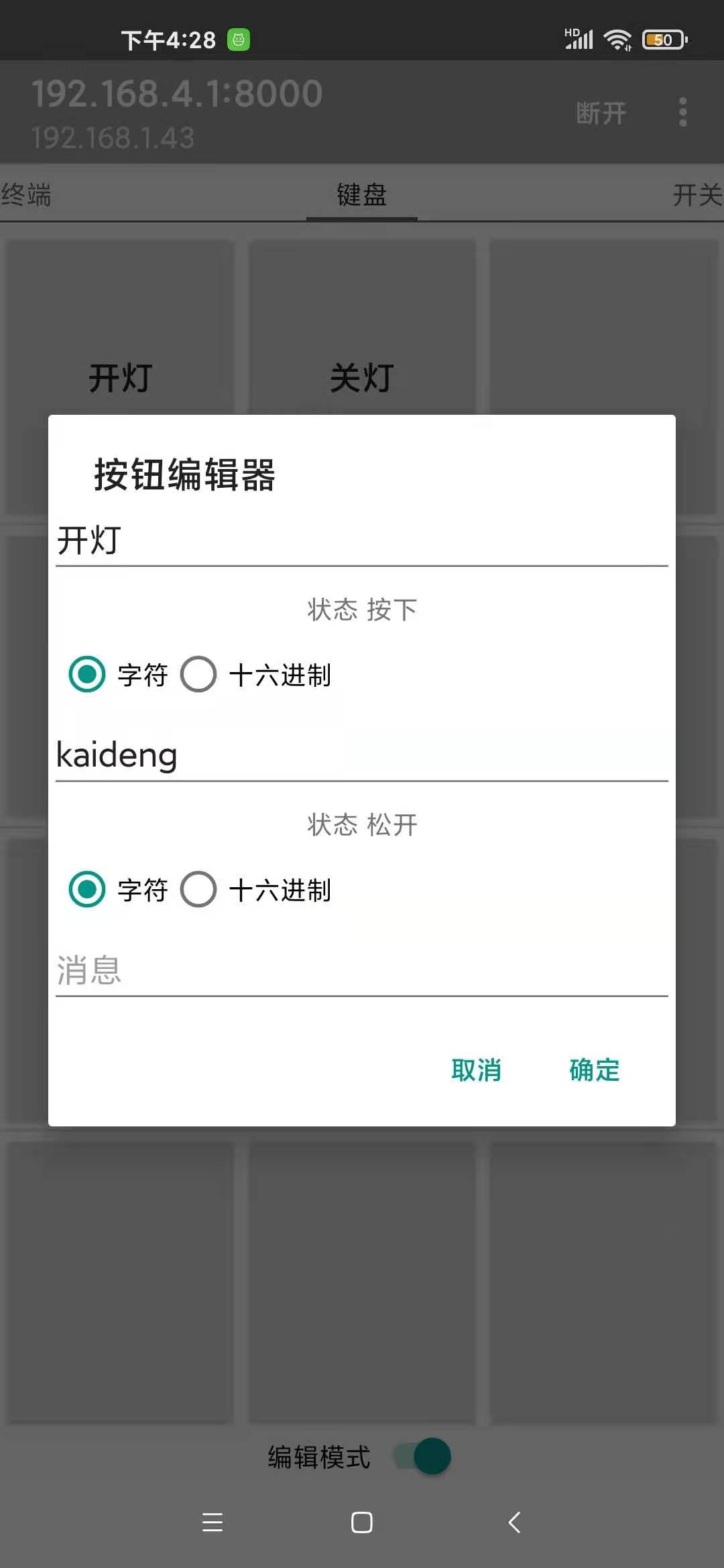

4手机APP操作

pS:比方你家里有俩人，另一个也可以连接这个服务器，控制继电器的开关，这也就能达到大家都可以控制插座的目的了。

不过这种应用有缺点，就是不能远程进行控制。下期更新用web远程控制继电器开关
