双口RAM之IP核使用与验证

双口RAM之IP核使用与验证

上篇在FPGA器件结构资源中提到存储器结构是由一列列的M9K存储器模块组成的，通过对这些M9K存储器模块进行配置，可以实现各种存储器功能，如RAM，ROM，移位寄存器以及fifo缓冲器，具体IP核设置如下图所示

1.在第一个缓冲周期，将输入的数据流缓存到“数据缓冲模块1”中。

2.在第二个缓冲周期，“输入数据流选择单元”模块将输入数据流缓存到“数据缓冲模块2”中，同时，“输出数据选择单元”将“数据缓冲模块1”中第一周期缓存到的数据送到“数据流运算处理模块”进行后续数据处理。

3.在第三个缓冲周期中，同第二个缓冲周期一致，是将数据流缓存到“数据缓冲模块1”中，同时取出“数据缓冲模块2”在第二缓冲周期缓存的数据，送到“数据流运算处理模块”中

4.如此不断循环。

上面的步骤利用了乒乓操作对数据的无缝缓冲和处理。乒乓操作可以通过对“输入数据选择单元”和“输出数据选择单元”的按节拍，相互配合地进行无缝切换，可以将经过缓冲的数据流没有停顿的送到“数据流运算处理模块”中。

双口RAM之IP核设置

（1）首页

首先IP核设置首页如下图所示

（2）第二页

上篇提到一个M9K存储器最多有8192个存储位，因此下图8192刚好使用一个M9K存储器，一旦超过该位数，就会使用其他的查找表逻辑来选择多余的寄存器。

（4）第四页

在这一页可以看出输入数据，写请求，写地址，读地址以及读使能都默认选择的寄存器，而输出数据q的寄存器是可选的，，一般我们选择输出数据通过寄存器进行寄存。

（6）第六页

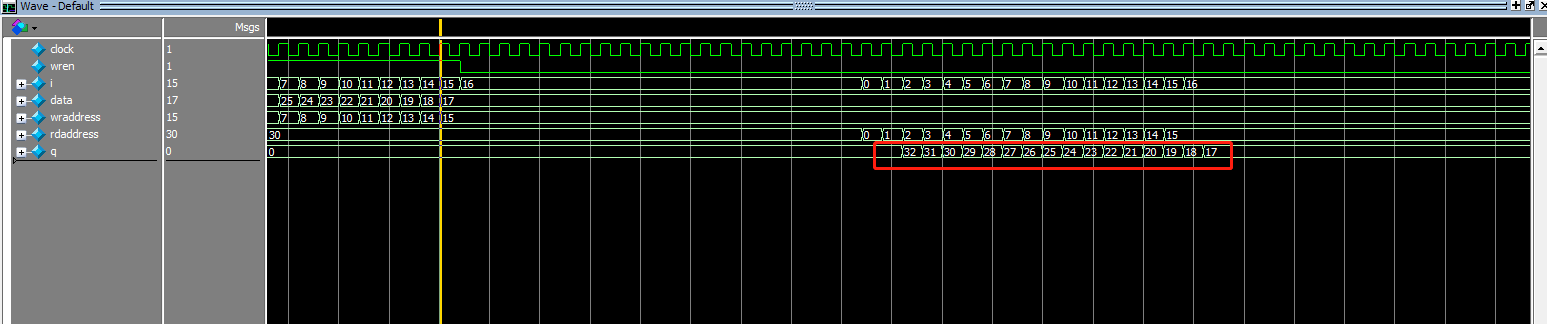

为此，我们将读地址位初始化一个不用的常值，进行仿真，仿真图如下
