基本概念

• 数据流图：主要描绘信息在系统内部加工和流动的情况。

信息流分为变换流和事务流两种。

• 变换流：简单来说就是输入流与输出流之间顺序执行的一段数据流。数据在变换流内加工、处理。


  通过划定输入流和输出流的边界来孤立变换中心
  根据变换过程中给出的流程图，如果是变换流，则需要确定输入、输出流界。其实就是为了方便找出数据加工的路径。“传感器检测子系统”的边界已经在上图中以虚线表示。

  执行“一级分解”
  目标：导出具有三个层次的程序结构。
  顶层模块（主控模块）
  中层模块（输入流控制模块、变换流控制模块、输出流控制模块）
  底层模块

  下图展示的是顶层到中层的一分三结构


  输入流部分导出程序结构的过程：


  事务分析

  与变换分析相同，需要先复审基本系统模型及精化软件数据流图。获取足够详细的数据流图（DFD）

  对于事务流应该采取事务分析法


  一级分解
  用户交互子系统的一级分解


  课后作业：
  教材第321页习题11.17：针对图11.39所示DFD，采用事务分析法导出程序结构。
  区域Ⅰ为变换流；区域Ⅱ为事务流，但其各个子流为变换流；区域Ⅲ为变换流。
  在你所设计的程序结构中，除了每个变换对应一个模块外，可能还需增加若干控制模块。

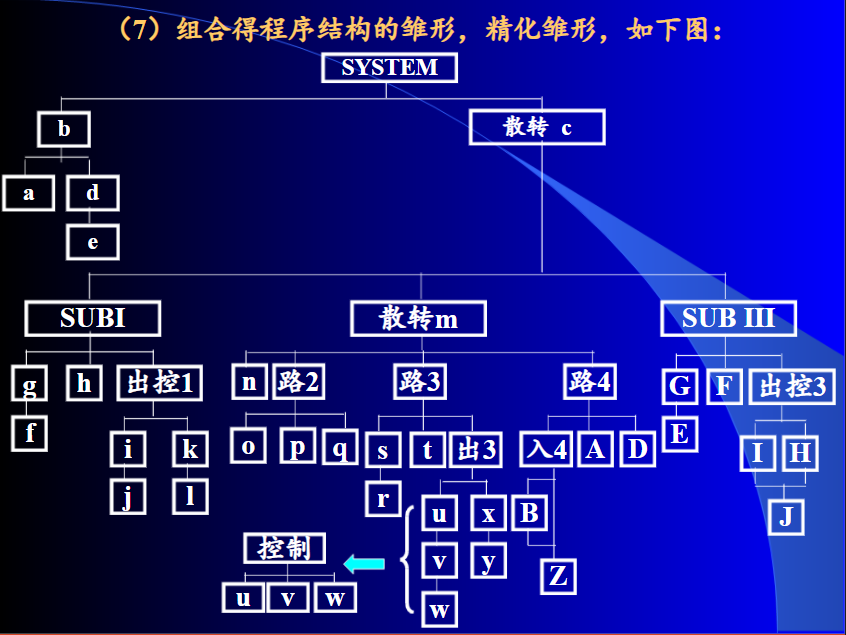

  答：
  图是 上找的，SUBIII的G和F应该互调。
