- （1）程序流程图
-
- A：符
- B：优缺点
- （2）盒图（N-S）
-
- A：符
- B：优点（了解）
- （3）PAD图
-
- A：符
- B：优点
- （4）判定表
-
- A：组成
- B：优缺点
- （5）判定树
- （6）过程设计语言（PDL）（了解）
描述程序处理过程的工具称之为过程设计工具，可以分为图形、表格和语言三类，具体有
- 程序流程图
- 盒图（N-S图）
- PAD图
- 判定表
- 判定树
- 过程设计语言（PDL）
（1）程序流程图
A：符
程序流程图又称为程序框图，是历史最悠久，使用最广泛的描述过程设计的方法，然而它也是用得最混乱的一种方法，涉及符 如下
- a：顺序结构
- b：型分支
- c：型多分支
- d：循环结构
- e：调用子程序A
B：优点（了解）
- 功能域明确，可以从盒图上一眼就看出来
- 不可能任意转移控制
- 很容易确定局部和全程数据的作用域
- 很容易表现嵌套关系，也可以表示模块的层次结构
（3）PAD图
A：符
PAD是问题分析图（problem analysis is diagram）的英文缩写，是使用二维树形结构的图来表示程序的控制流，这种图翻译为程序代码比较容易。其基本符 如下
用PAD图表现程序逻辑，易读、易懂、易记。PAD图是二维树形结构的图形，程序从图中最左竖线上端的结点开始执行 ，自上而下，从左向右顺序执行，遍历所有结点
容易将PAD图转换成高级语言源程序，这种转换可用软件工具自动完成，从而可省去人工编码的工作，有利于提高软件可靠性和软件生产率
即可用于表示程序逻辑，也可用于描绘数据结构
PAD图的符 支持自顶向下、逐步求精方法的使用。开始时设计者可以定义一个抽象的程序，随着设计工作的深入而使用符 逐步增加细节，直至完成详细设计(如下图所示，左图表示初始的PAD图，右图表示使用符 细化处理框P2)
[解析]只要行李重量不超过30kg， 不论这位乘客持有何种机票，是中国人还是外国人，是残疾人还是正常人，一律免收行李费，这就是表右部第一列(规则1)表示的内容。当行李重量超过30kg时，根据乘客机票的等级、乘客国籍及是否残疾人而使用不同算法计算行李费，这就是从规则2到规则9所表示的内容
B：优缺点
优点
- 判定表能够简洁而又无歧义地描述处理规则
- 判定表和布尔代数或卡诺图结合起来使用，可以更加直观、简洁、清晰的描述规则
缺点
- 不能同时清晰地表示出问题的顺序性和重复性
- 初次接触这种工具的人理解它需要有一个学习过程
- 数据元素增多时，判定表的简洁程度大幅下降

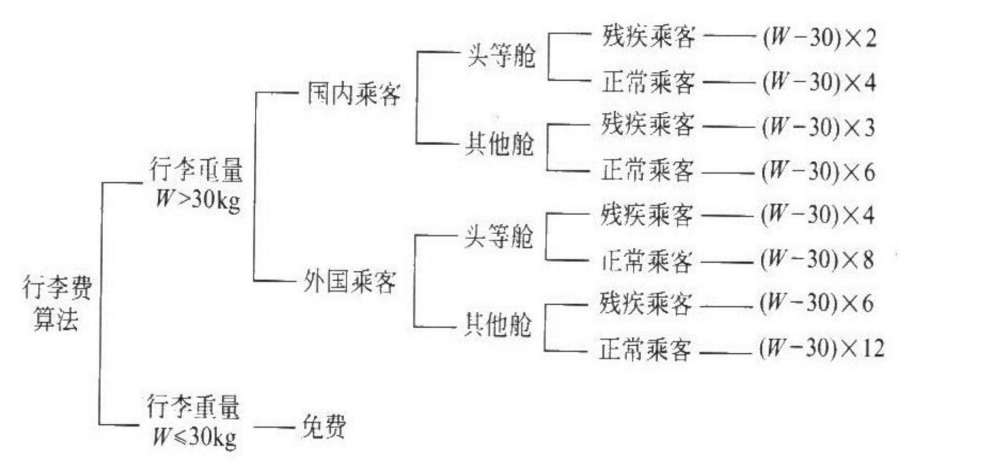

（5）判定树
是判定表的变种，也能清晰地表示复杂的条件组合与应做的动作之间的对应关系
例如
（6）过程设计语言（PDL）（了解）
PDL也即伪代码，是用正文形式表示数据和处理过程的设计工具。PDL具有严格的关键字外部语言，用于定义控制结构和数据结构。PDL表示实际操作和条件的内部语言通常又是灵活自由的，可以适用各种工程项目的需要
