CAD模型导入方式：
① Desingner Molder(DM)
② ANSYS SCDM（SpaceClaim Driect Molder）
1、Desingner Molder 简介
Desingner Molder是ANSYS Workbench 平台下所有CAE分析软件的一个通用几何接口模块，其与各主流的CAD软件均有接口，用户可以在DM中对导入的CAD模型进行修复、清除，以得到适合CAE分析的模型
DM界面常用操作说明：
Suppressed/Unsuppressed（抑制/解压缩）
被抑制的几何体是不能导入ICEPAK中的。
Hide/Unhide：表示隐藏或显示某几何体。
修改器件名称：单个几何体名称修改；多个几何体名称同时修改。
Generate：表示生成的命令；或者通过热键F5来执行生成。
Level 0：0级将三维的CAD体转化成icepak认可的立方体Block，所有的CAD几何特征均消除。可以将不规则芯片的倒角，PCB板上的安装孔等特征删除，得到干净简洁的几何体。
Level 1:1级将使用ICEPAK认可的立方体和圆柱体对CAD几何体进行重新构建，CAD几何体的内表面和几何细节决定ICEPAK的单个立方体或圆柱的尺寸，去除部分小特征。
Level 2：2级将使用ICEPAK认可的多边形Block、方形Block以及圆柱体Block来构建CAD实体，DM会自动将CAD体中的多边形特征转化为ANSYS ICEPAK的多边形几何体。
5、具体案例
5.1 水冷板散热模拟计算（几何模型简化/转化处理→icepak计算）
处理过程在ANSYS Workbench平台上进行。
① SCDM软件，抽取冷板内冷却工质的几何模型。（Prepare→Volume Extract）
此时的冷却工质模型为不规则、异形的几何模型，导入ICEPAK中为CAD类型的模型，只可以使用HD 格类型进行 格划分。通常会造成 格数量较多，一般采取的方法是将冷却工质的几何模型进行切割，将异形的流道模型切割成规则的模型。
模型切割一般的方法：建立基准面→拆分主体→实现切割。
处理完毕，记得要保存处理完成的几何模型。
② DM软件，进行模型转换。
Tools→Electronics的操作进行几何模型→icepak模型的转换。（包括：进出口、流道等）
此处在简化进出口的时候，一定注意选择面的顺序：先选择大面，然后选择切割的小面。
③ ICEPAK软件，进行水冷板模拟计算。
格划分、热模型求解设置需要注意。
④ 后处理显示
一般后处理在ICEPAK中即可简单处理，进行平均温度、压降等统计处理；
Solution overview
overview是对整个热模型计算结果的概要 告，可以用来判断求解计算是否收敛。通过总和统计的结果，可以判断N-S方程是否守恒，进而判断求解计算的收敛型。通常进出口流量误差在1%之内，可认为求解计算完全收敛。打开方式：Report→Solution overview →View/Create。

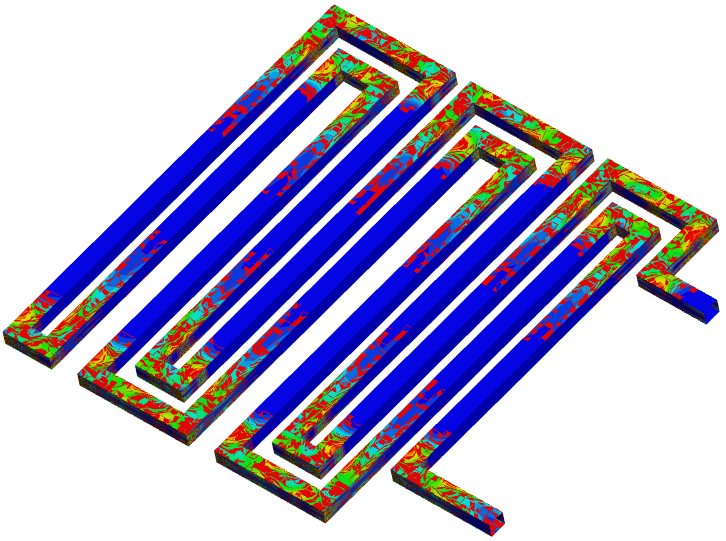

较为专业的后处理在TECPLOT中处理。如：计算协同角（此处参见：清华过增元、西交陶文铨何雅玲、华科刘伟教授的文章，进行了解。），在此过程中需要注意导入的TECPLOT中的文件选择应该为case和fdat两种类型的文件，否则，无法计算协同角。
⑥ 模型/计算结果保存
模型保存：File→packproject→.tzr格式。该格式文件较小，未保存结果，保存了 格参数，比较方便文件传输。
计算结果保存：若想保存完整的计算结果，就需要将计算整个文件夹保存。（内存会很大）然后，打开软件，选择existing，打开对应文件夹，进行相应的后处理，计算结果就会得到。 （一般还是要注意保存计算结果，否则会浪费时间，重新计算。）
