§01 啥是鼠牙洞

??通常情况下，生产工艺中的板材具有统一的尺寸，所以你可以再一张标准板材上铺设多个PCB电路板图个体。这不仅使得生产过程变得容易，更重要的是降低了制作成本，生产多块的制作成本与一块相同。

◎ 固定边界放置条件

??在计划电路板周围放置固定边界是需要考虑以下要素：

• 为了防止铣刀被磨损、过度使用、节省时间，在电路板周围不要防止过多的固定边界；
• 固定边界需要足够多，能够支撑电路完成整个生产工艺过程；
• 固定边界距离电路板上最近的元器件至少预留0.125英寸（3.2mm）的间隔；
• 不要将固定边界放置距离线路或者敏感器件周围，这将会导致这些位置在分离的过程中遭受更多的应力；

??将固定边界剥离过程产生应用对电路造成的危害有可能不会立即被发现，有时会造成电路间歇性故障，使得排查过程异常困难。这就是为何需要将固定边界远离电路板，以提高电路成品率。

??当然，如果固定边界放置过少，以至于无法支撑电路板完成制作过程全流程。由于电路板的弯曲变形会导致产生组装过程不可靠。此时，制作PCB的经验知识就会派上用场了。

§03 PCB上V型沟槽

??为了用于分割电路板，往往需要在电路板上通过铣刀刻画出V型沟槽，也就是在PCB板厚度方向上切掉一些材料，保留少部分将电路板连接在一起。在生产的最后环节，通过铣刀在PCB上铣出V型沟槽轮廓，然后将它们从生产电路板上切割下来。可以通过专用的V型刻刀来完成。下面是一些关于V型沟槽的一些准则：

§04 分离电路板

??通常情况下，对于集成在一张PCB面板上的各个电路板进行分离的方法通常有以下三种类型：

◎ 标签卡

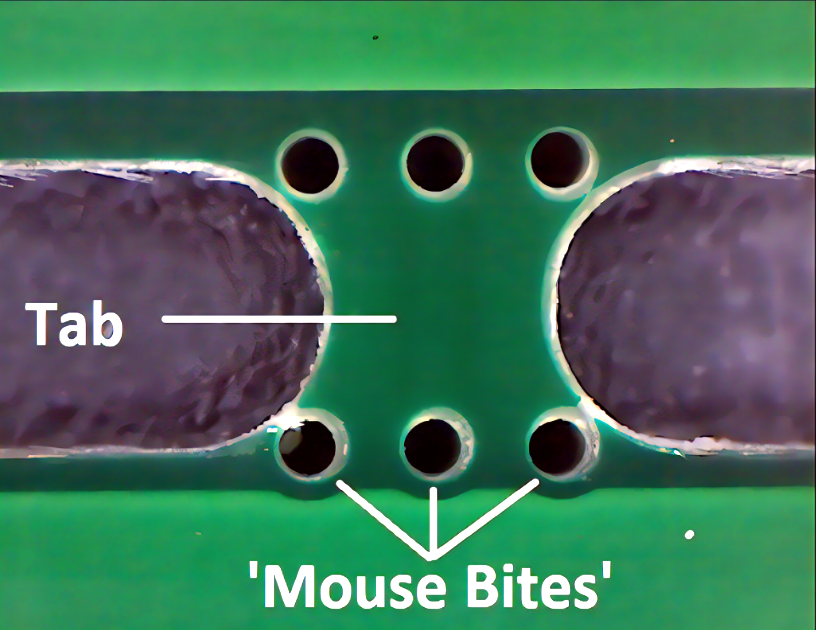

??这种情况下，一些不需要的PCB部分需要预先从电路上切除，仅仅留下分离空洞来连接各个子电路板。它们相互连接可以使用后续生成方便，也很容易手工将它们相互掰开。

§05 标签卡与V型槽

??在电路板产生过程中如何选择采用标签卡式还是V型槽式来分离电路板呢。下面是一个考虑的因素：

◎ 边缘器件

??在设计使用标签卡式分立方案时，需要考虑到分离点不要距离电路板边缘器件距离太近。通过改变位置来避免这种情况。使用V型槽则只要保证分离沟槽距离电路板最外边的元器件不要太近即可。

◎ 电路板形状

??如果电路板形状是规整的长方形，使用V型沟槽的分立方案比较适合。当电路板形状是不规则的时候，则利用标签式，即使用鼠牙洞来分离电路板更好。

◎ 时间因素

??使用标签卡式的分立方案加工时间长，而V型沟槽则加工时间短。

◎ 边缘质量

??如果你对于分离完之后电路板的边缘质量要求高的话，则使用标签卡式为好。分离完之后，仅仅在电路板边缘局部会剩下小的鼠牙印，使用砂纸局部打磨便可以取出。而通过V型槽分离的电路板，整个边缘都显得比较粗糙，需要更多的后期打磨才能够改善电路板边缘质量。

◎ 材料利用率

??V型槽分立方案对于PCB板材的利用率最高。标签卡则会浪费一定的PCB板，从而会使得PCB制作成本上升。
