MC20 OpenCPU开发笔记

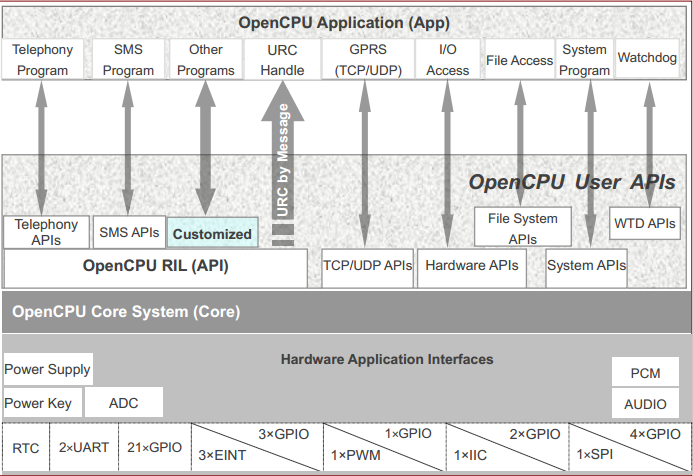

OpenCPU软件体系结构

资源

32-bit ARM7EJ-STMRISC 260MHz

4MB flash

4MB RAM

串口

提供两个UART端口：MAIN UART、DEBUG UART。分别命名为UART1和UART2。

UART1是9-pin串行接口。UART2是3-wire接口，具有调试功能，可以用来调试核心系统。

GPIO

有21个I/O管脚可配置为通用I/O。

EINT

OpenCPU支持外部中断输入。有三个I/O引脚可配置为外部

中断输入。但是，EINT不能用于高频率中断检测，这

会导致模块工作不稳定。

PWM

有一个I/O引脚可配置为脉宽调制。有32K和13M时钟源

可用。

ADC

有一个可为ADC配置的模拟输入引脚。

Power Key

在OpenCPU中，应用程序可以捕捉到电源键被按下或释放的行为。然后开发人员可以重新定义按下power键的行为。

开发环境

程序框架

函数是嵌入式应用程序的入口，就像C应用程序中的一样。

是嵌入式应用从任务的消息队列接收消息的重要系统功能。

是RIL模块发送给主任务的系统消息。

是一条系统消息，指示新的URC即将到来。

数据类型

系统配置

在目录下，开发者可以根据自己对堆内存的要求重新配置应用程序大小、任务添加和任务堆栈大小配置，以GPIO初始化状态。开发人员的所有配置文件都以前缀“custom_u”命名。

任务配置

OpenCPU支持多任务处理。开发人员只需要简单地按照下面的步骤在custom_task_cfg.h文件中添加一个记录就可以定义一个新任务。OpenCPU支持一个主任务和最多十个子任务。

如果任务中有文件操作，则栈大小必须设置为至少5KB。

开发人员应避免调用以下函数：、和。这些函数将阻塞任务，从而使任务无法从消息队列中获取消息。如果消息队列已满，系统将意外地自动重新启动。

GPIO配置

OpenCPU中GPIO的配置，有两种方法可以初始化GPIO。一种是在中配置GPIO列表初始化；另一种是在应用程序启动后调用与GPIO相关的api来初始化。但前者在时间序列上要早于后者。

定制配置

所有定制项都在custom_sys_cfg.c的TLV(type-Length-Value)中配置。开发者可以通过改变值来改变程序功能。

PowerKey配置

外部看门狗引脚

当采用外部看门狗监控应用程序时，模块必须在模块通电的整个期间为看门狗供电，包括启动、应用程序激活和升级的过程。

因此，开发人员需指定哪个GPIO是为外部看门狗使用的。

调试端口工作模式

串行调试端口（UART2）可以作为公共串行端口（基本模式）或特殊调试端口（高级模式）工作，可以在应用程序期间调试某些问题。

API函数

时间API

OpenCPU提供与时间相关的API，包括设置本地时间、获取本地时间、将日历时间转换为秒或将秒转换为日历时间等。

时间结构定义如下：

根据ST_Time结构体描述的时间返回UTC时间。

将UTC时间转换为本地时间；

定时器API

OpenCPU提供两种定时器。一个是”Common Timer“，一个是”Fast Timer“。OpenCPU系统允许在一个任务内同时运行最多10个Common Timer。Fast Timer仅提供一个。

电源管理API

电源管理包含与电源相关的操作，例如断电、电源键控制和低功耗启用/禁用。

• 电源开关

  当PWRKEY引脚没有对地短路时，开发人员可以调用Ql_PowerDown函数关闭模块电源。当PWRKEY引脚对地短路时，此动作将重置模块。

• 睡眠模式

  可以启用模块睡眠模式。当模块空闲时进入睡眠模式，定时器超时、来电、短信、GPRS数据和中断事件可将模块从睡眠模式唤醒。

  函数可以在模块唤醒时禁用睡眠模式。

• 断电

? pwrDwnType：1表示正常断电

• 锁定电源

• Power Key回调函数注册

• 睡眠模式

GNSS API

打开或关闭GNSS。

参数

op：[In]接通/断开GNSS的操作。0表示关闭GNSS，1表示打开GNSS。
