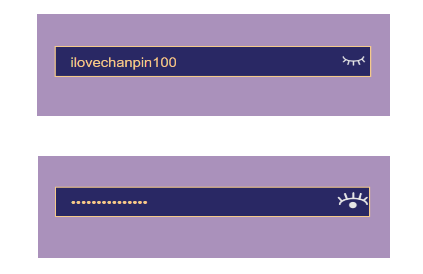

如何使用Axure制作密码输入框的原型

思路：

1. 首先需要一个输入框，但是Axure的文本框并不能实现对密码的隐藏。所以，我们需要一个动态面板，面板的状态1是一个现实密码字符的文本框，面板2的状态是隐藏密码字符的密码框。
2. 需要两张图片，表示显示/隐藏密码字符。这两张图片通过单击进行切换。
3. 实现动态面板与两张图片的交互。

思路有了，那么下面就开始做吧！

第一步：

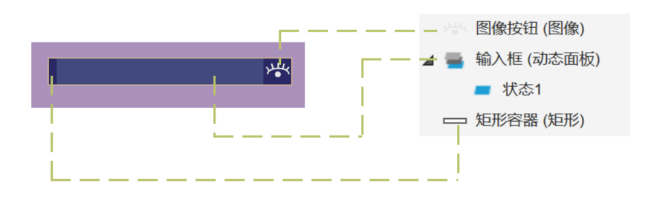

需要一个矩形来放动态面板、图像按钮。添加相应元件如图：

第二步：

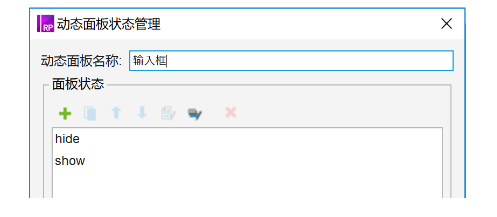

为动态面板添加状态：

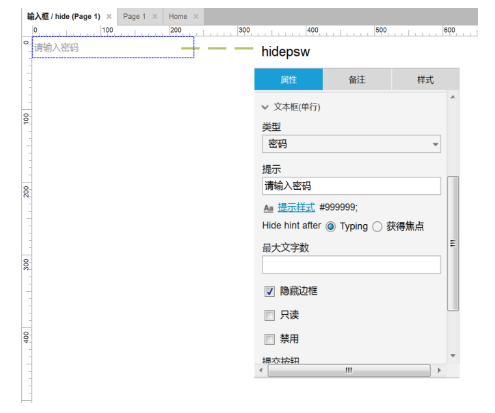

状态1：隐藏密码字符

首先添加一个文本框，添加属性如下：

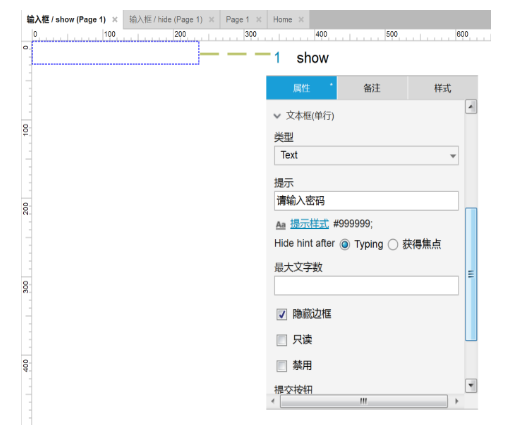

状态2：显示密码字符

再添加一个文本框元件，添加属性如下：

同时我们需要取消两个文本框的填充颜色，否则与矩形容器的颜色会不一样。

第三步：制作图片点击切换效果

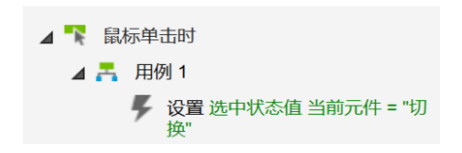

1.通过单击切换图片的选中状态：

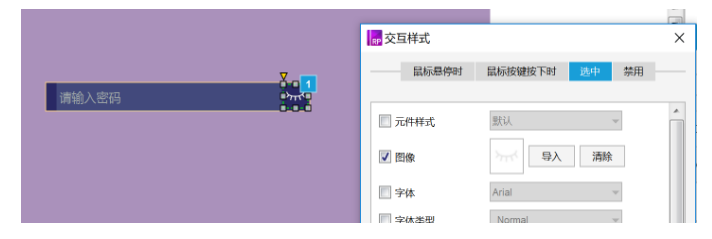

2.图片选中状态改变时，切换为另一张图片：

第四步：添加交互

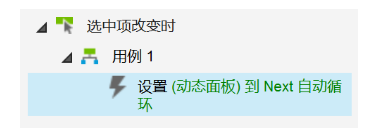

当图片按钮的选中状态改变时，切换动态面板状态：

另外，还需要将动态面板两个状态中的输入字符同步：

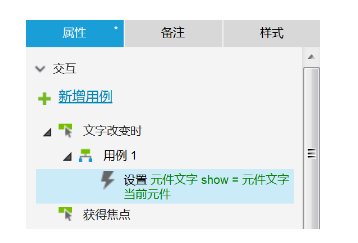

先为hide文本框添加：

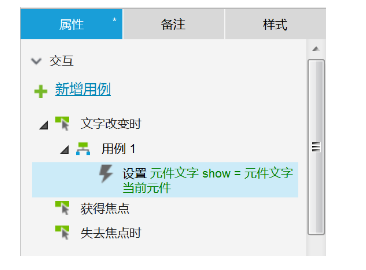

同理，为show文本框添加：

到这里，我们就完成这个原型的制作啦！

在早期的时候，密码框的设计习惯默认为隐藏密码字符。但是相信你们跟我一样都有同感：大多数情况下没有人站在背后偷看你的密码，隐藏字符后反而为自己带来不便。所以，这里我默认是显示密码字符，当有需要的时候，点击图片按钮就可以切换到隐藏字符按钮啦！
