SOLIDWORKS方程式的应用：固定条参数化设计

将自己产品中的某些零件、组件甚至整个产品实行参数化设计，是提高设计效率的有效途径之一，而想要实现参数化设计，就离不开SOLIDWORKS中方程式的使用。SOLIDWORKS方程式中用到的函数非常多，今天我们重点讲解int函数和if函数。

添加huidusolidworks，进入SolidWorks技术交流群

将自己产品中的某些零件、组件甚至整个产品实行参数化设计，是提高设计效率的有效途径之一，而想要实现参数化设计，就离不开SOLIDWORKS中方程式的使用（点击次此处申请SOLIDWORKS免费试用）。

SOLIDWORKS方程式中用到的函数非常多，我们先来了解一下方程式中给出的函数都有哪些。打开函数选项后，你会看到有这些函数可供选择，如下图：
SOLIDWORKS中给出了许多函数，今天我们重点讲解int函数和if函数。
1、int函数：int函数为取整函数，即：int (a) 取整 返回 a 的整数部分，例如：int ( 9.5 )，返回值为9。
2、if函数：if函数为判断函数，if(a,b,c):a为真，返回值是b，否则为c。例如：IIF ( “剩余长度” > 170, 160 , 200 )，当”剩余长度”大于170时，返回值为160，当剩余长度小于等于170时，返回值为200。

SOLIDWORS中还有一些常用运算符，如下：

“and”(与)
“or”(或)
“not”(非）
“^”(乘方)
……

这些运算符与前面函数搭配，能满足很多条件，例如：“孔间距” = IIF ( “剩余长度” > 170 or “剩余长度” = 0 , 160 , 200 )，其含义为，当剩余长度大于170或者等于0的时候，返回值为160，不满足该条件，返回值为200。

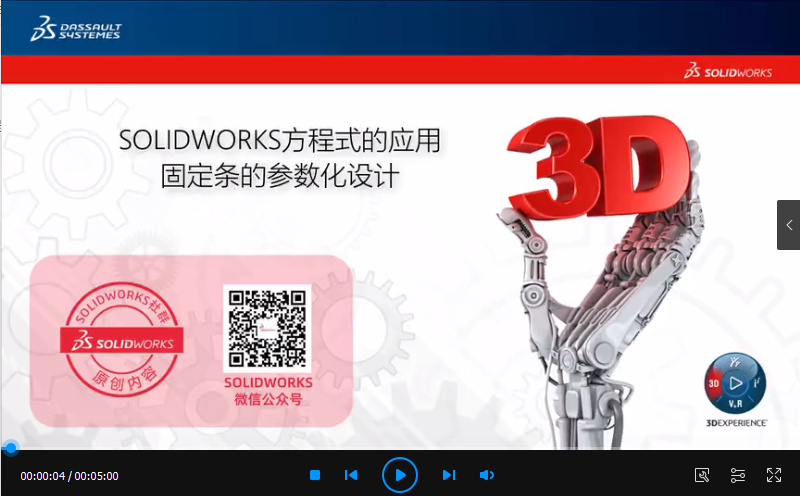

其具体的用法，请欣赏下面的实例视频：
