仿真软件需要将CAD模型拆分为更小和更简单的实体，称为元素。我们模型中包含的元素越多，研究运行所需的时间就越长，并且将需要更多的计算资源（例如RAM）。因此，我们的目标是使用足够的元素来准确地表示几何图形，但要使用足够的元素来进行管理（甚至是不可能），以使用可用的资源进行仿真研究。
减少元素数量的一种方法是简化和简化CAD模型。如果模型包含的外观细节或特征对设计的结构完整性没有重大影响，那么我们可以继续进行操作，并在设置模拟算例之前删除这些特征。

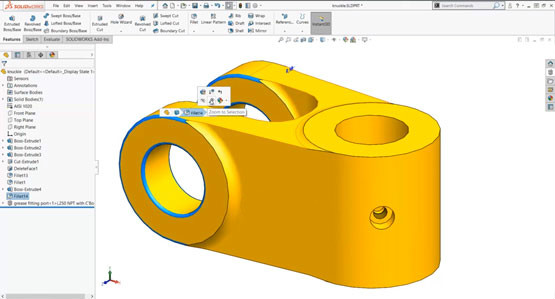

例如，我们通常可以隐藏外部圆角，徽标，加盖零件 以及其他不会显着影响强度或刚度的特征。

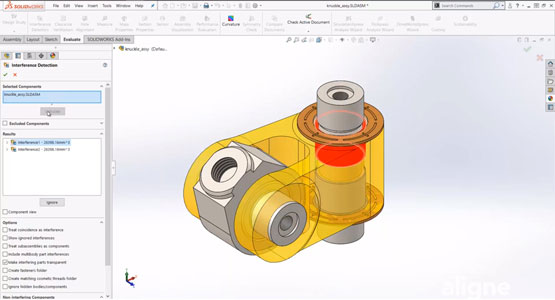

顺便说一句，为要运行模拟算例的部件或零件创建Pack＆Go副本通常是个好主意。这样，您可以隐藏，更改和删除特征，而不会影响生产零件和装配体。最后，在创建模拟算例之前，请确保运行“干涉检测”以检查是否有重叠的物体。当需要进行 格划分时，任何体积干涉都会引起问题，因此我们需要清理CAD模型以确保没有物体干涉。
（一）SOLIDWORKS Simulation解读-有限元分析
