原型设计工具Axure RP参考（二十二）：快照小部件

经快照小部件用于在原型页面上显示其他图表（页面和母版）的屏幕快照。每当更新引用的页面或母版时，快照小部件中的图像都会自动更新以匹配。您可以显示整个图或仅显示其中的一部分。

经快照小部件用于在原型页面上显示其他图表（页面和母版）的屏幕快照。每当更新引用的页面或母版时，快照小部件中的图像都会自动更新以匹配。您可以显示整个图或仅显示其中的一部分。您还可以在捕获快照图像之前将交互作用应用于图表，例如隐藏或显示窗口小部件或更改动态面板的状态。

快照窗口小部件位于“默认”窗口小部件库的“标记”部分中。

小提示：快照小部件可方便地绘制用户流图并向流程图添加缩略图。

参考页和母版

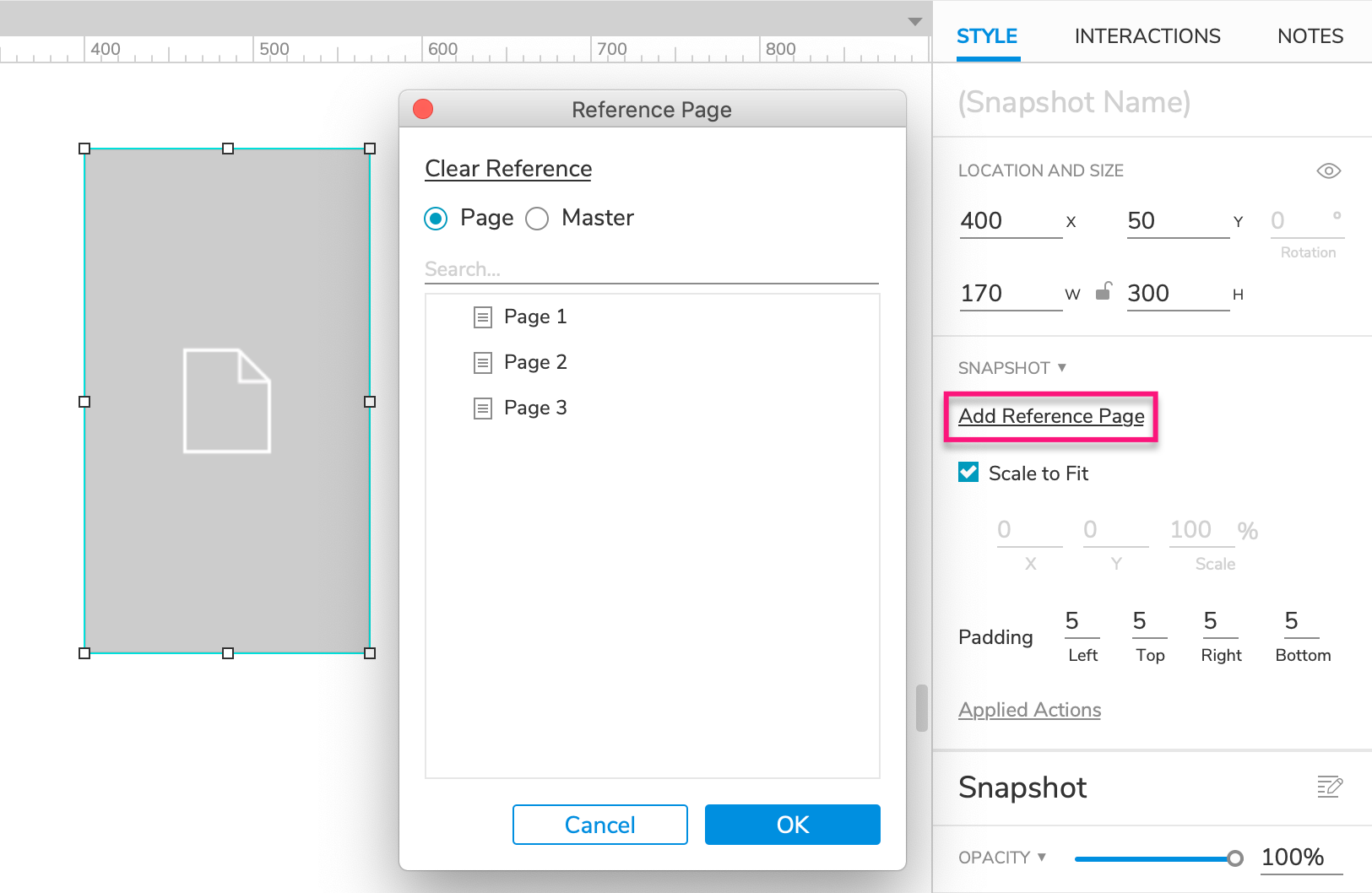

要为快照窗口小部件选择参考页或母版，请在“样式”窗格的“快照”部分中单击“添加参考页” 。在出现的“参考页面”对话框中，选择“页面”或“母版”按钮，然后从下面的列表中选择一个目标。

您也可以单击对话框顶部的“清除引用”，将快照保留为空白。

比例和偏移

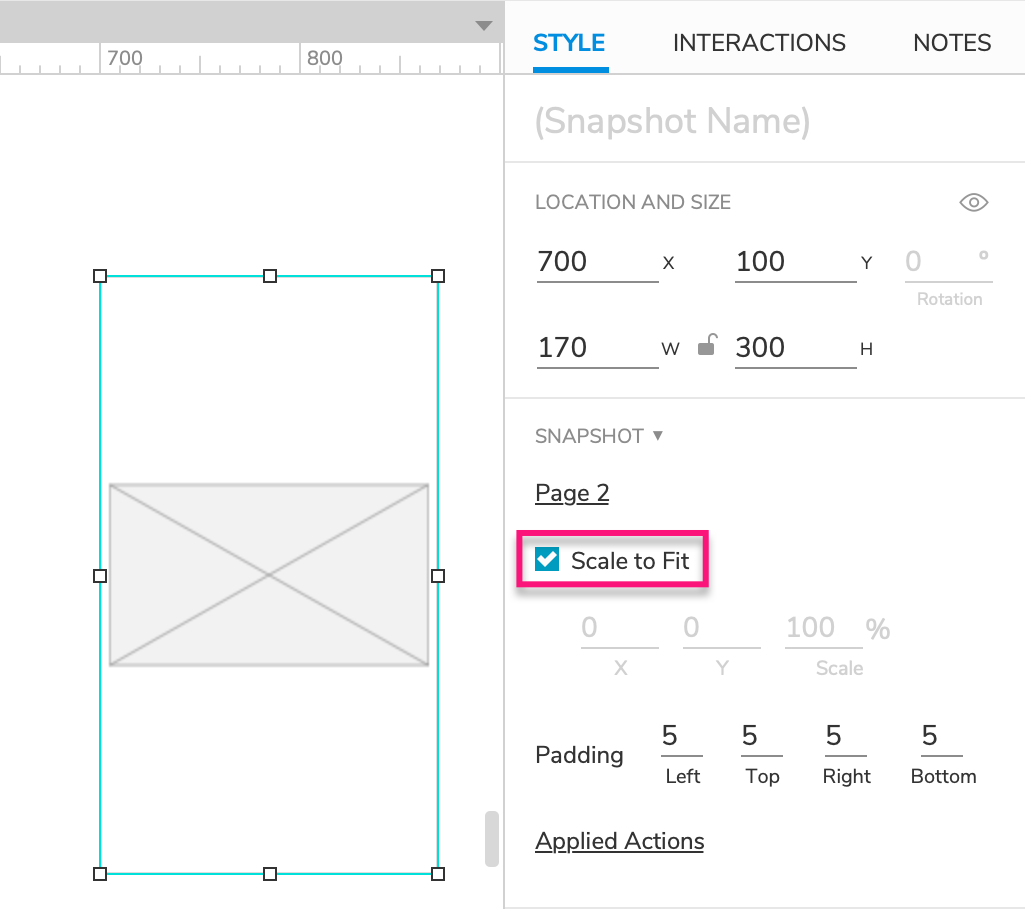

缩放以适合

快照以“按比例缩放”模式开始，该模式缩放所引用页面或母版的图像以适合快照小部件的边界。

您可以在“样式”窗格的“快照”部分中关闭此选项。取消选中“缩放以适合”框后，您将能够调整捕获图像的偏移量和缩放比例。

规模

要缩放快照小部件中的图像，请使用“样式”窗格的“快照”部分中的“缩放”字段。您也可以双击快照，然后使用鼠标上的滚轮放大或缩小。如果鼠标没有滚轮，则可以按住或滚动。CTRLCMD

抵消

快照的X和Y偏移值使您可以移动快照中显示的被引用页面或母版的位置。您可以在“样式”窗格的“快照”部分中进行设置，或者通过双击快照，然后将其拖动到小部件内来进行设置。

应用动作

在快照小部件中应用操作会在快照的缩略图中触发该操作。（它不会影响所引用的页面或母版。）

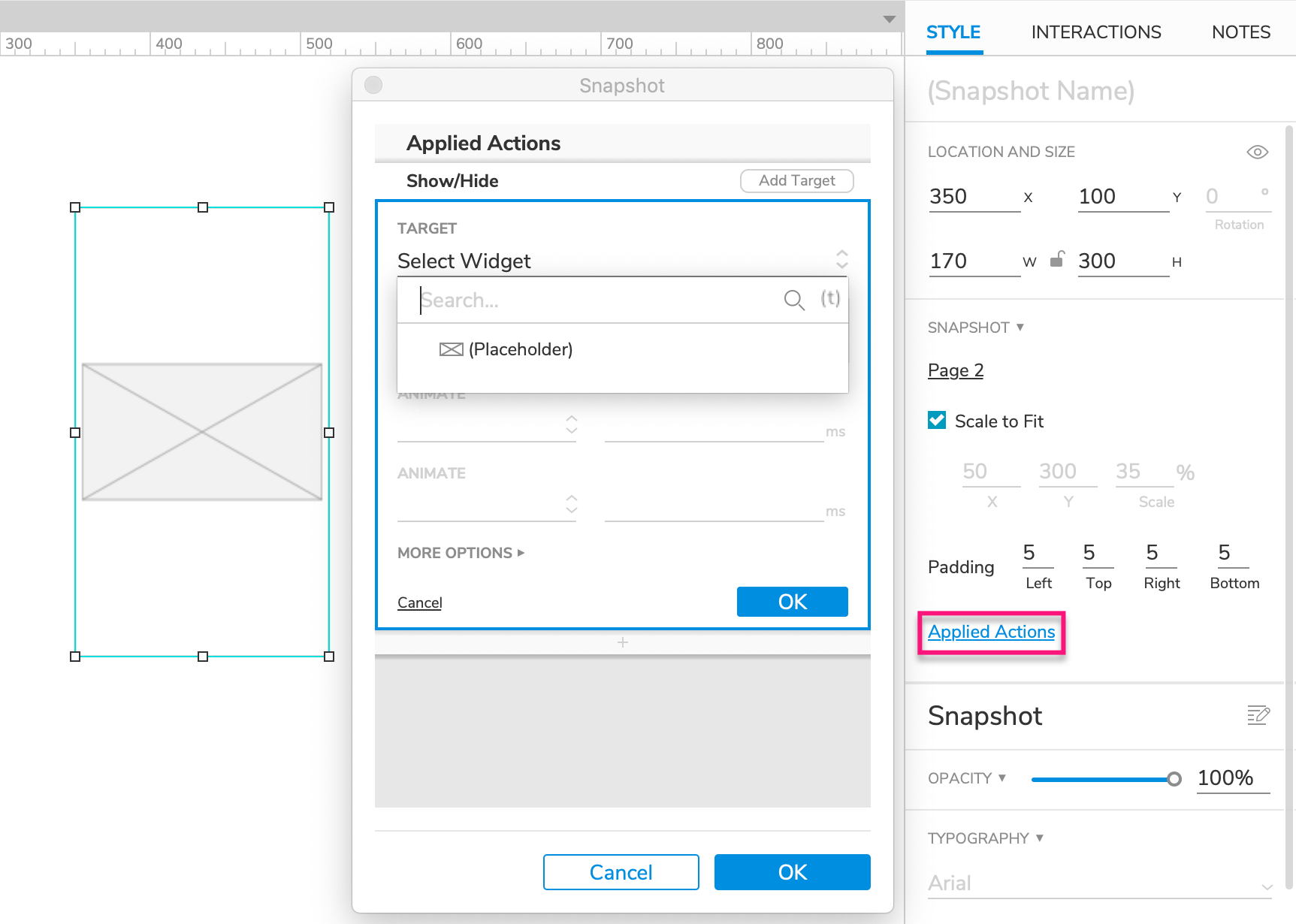

要应用动作，请在画布上选择一个快照小部件，然后在“样式”窗格的“快照”部分中单击“应用的动作” 。在出现的对话框中，您可以构建针对所引用页面或母版中的小部件的交互。

小提示

如果要触发已在引用页面或母版中设置的交互，请使用“火灾事件”操作。例如，如果您配置了一个按钮，当单击该按钮时显示一条消息，则可以触发该按钮的Click或Tap事件，以在快照的缩略图中显示该消息。
