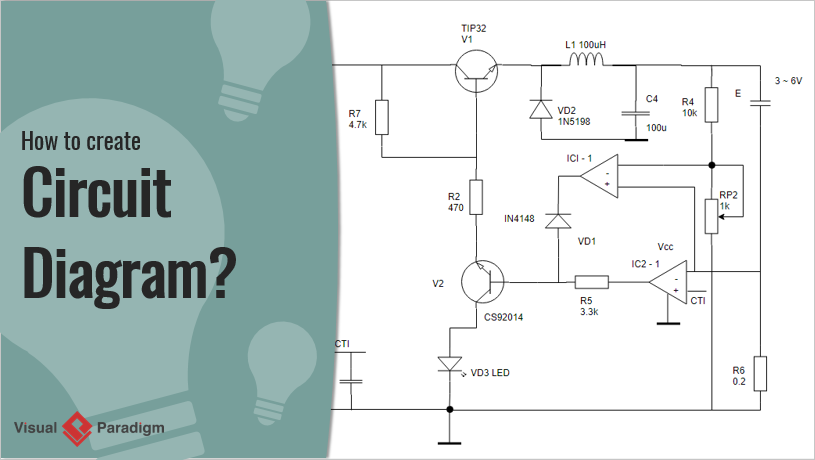

Visual Paradigm是包含设计共享、线框图和数据库设计新特性的企业项目设计工具。在本教程中，我们将为你提供电路图的介绍，让你知道如何用我们的电路图软件创建电路图。
什么是电路图/span>
电路图（又称基本图、电气图或电子原理图）是一种可视化的电路图。它显示了电路中各部件之间的流动和关系。电路图还可以直观地显示不同电子系统中电线和连接它们的元件的物理排列。
电路图的目的
电路图是作为电路设计的蓝图而创建的。电路图为电路中所有元件的物理排列和它们之间的导线关系提供了图形化的表示。技术人员创建电路图，作为实施电路设计或交流的指导原则。
了解电路图

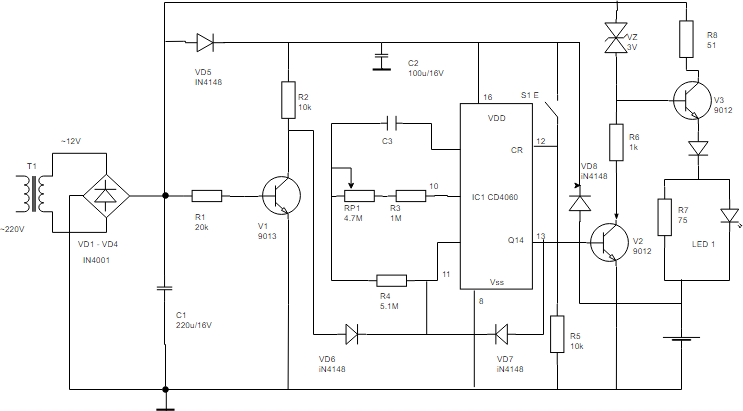

电路图是电路的一种图形可视化。它提供了一个示意图，显示了电路中各部件之间的关系。上图显示了一个电路图，为你提供了关于电路图符 的想法。
如何绘制电路图/span>
1.从主菜单中选择图表>新建。

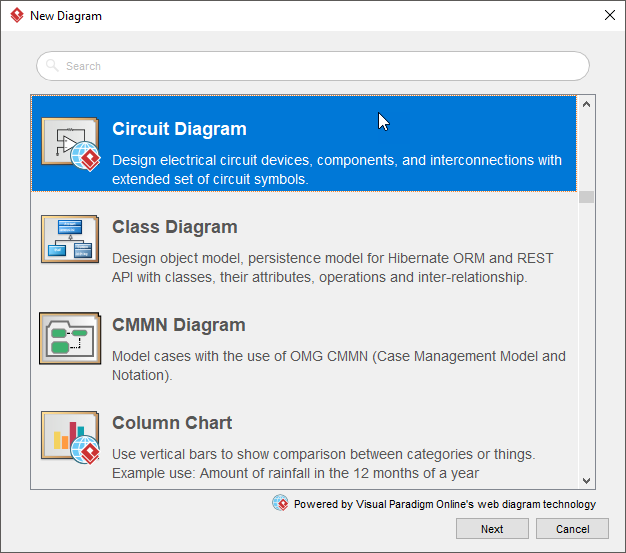

2.在 “新建图表” 窗口中，选择 “电路图”，然后点击 “下一步”。
3.选择一个现有的电路图模板，或者选择 “空白” 来从头开始创建。点击下一步。
4.输入图的名称，然后点击确定。

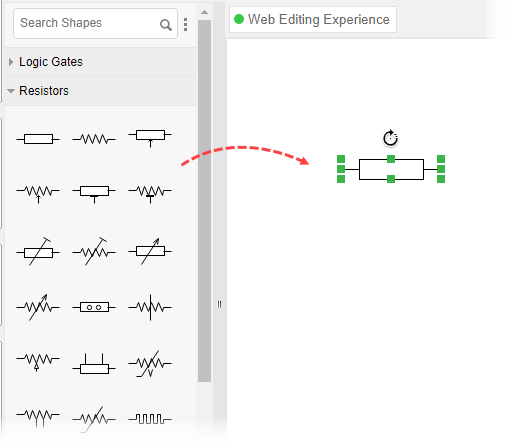

5.从调色板上拖放你需要的电路图符 到画布上。用适当的连接线连接它们。
6.当你完成后，你可以将图表导出为图像（JPG、PNG、PDF、SVG等）并与你的朋友或同事分享（项目>导出>活动图表为图像…）。
