因为SOLIDWORKS这个功能，我装配速度提升了一个度！

如何让模型库或者标准件库的装配更加方便快捷？答案是用好【配合参考】,今天我们就用3个步骤来提升我们的装配速度。

如何让模型库 或者标准件库的装配更加方便快捷/span> 答案是用好【配合参考】

库一般分为自己制作的和SOLIDWORKS自带的Toolbox库两种，下面一起来看看如何给这两种库添加配合参考吧~

自己制作的库如何添加配合参考
以螺钉、螺母、垫片为例
Step 1. 绘制好螺钉后点击【插入】-【参考几何体】-【配合参考】来添加配合参考。

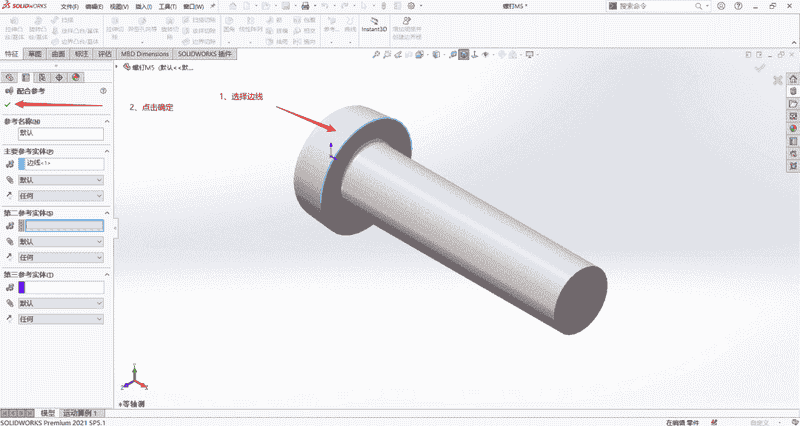

Step 2. 在配合参考对话框中选择圆形边线，并点击确定。我们希望装配时这条边线所在的两个面进行装配。

*由于该模型是导入模型，因此只有半个圆。

Step 3. 保存零件，此时配合参考添加完成，然后以同样的方法给螺母和垫片添加配合参考。
