3D互连——SOLIDWORKS“多语言” CAD工具

自从其在SOLIDWORKS 2017中引入3D互连以来，已经看到这个非凡的工具可以拯救许多项目。

当有新工具可用时，谁愿意使用相同的过时方法努力工作是我！可能并不总是有一个“简单的按钮”……。但有时有：3D互连。自从其在SOLIDWORKS 2017中引入以来，我已经看到这个非凡的工具可以拯救许多项目。
和之前的不同：

和

那你为什么要在乎呢/span>

• 您是否曾经使用过非本机SOLIDWORKS文件许必须进行一些快速的测量或验证设计，但是如果它们完全打开，则需要几分钟或更长时间才能打开/span>
• 是否曾经处理过顽固的STEP，IGS或Parasolid文件/span>
• 是否曾经与向您发送SolidEdge，Inventor，CATIA，NX或Creo / Parasolid文件的人合作/span>

为了增强SOLIDWORKS体验，3D Interconnect能够像对待其他CAD软件包一样处理自己的数据。诸如CATIA中创建的曲面之类的复杂特征可能无法很好地转换为SOLIDWORKS或任何其他CAD软件包。但是，如果我们可以按原样使用它，而所有参数数据都保持不变，则可以将其合并到我们的设计中，并产生更好，更快的结果。
我需要说明的重要一点是，该工具不会将外部数据“转换”为SOLIDWORKS格式。而是“按原样”读取和理解数据。这是想知道一个外国人拿着一本字典，希望语法匹配，尝试破译路标和餐厅菜单与实际说和理解外语之间的区别。好的，也许您不是母语为该国及其人民文化的母语人士。但是，您可以交流和使用所知道的知识来改善旅行。

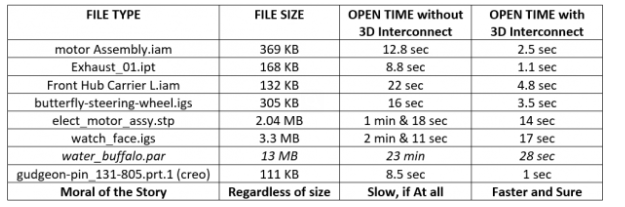

这是使用SOLIDWORKS 2020打开和关闭3D互连打开文件的比较。

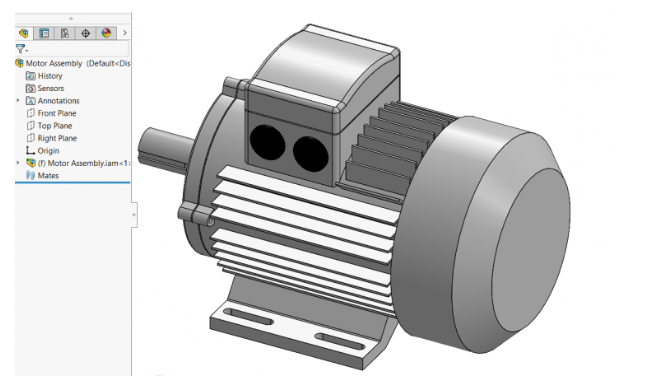

3D互连的一个限制是它不导入零件或装配体的设计树。由于它以其原始格式打开文件，因此其他CAD软件包中现有的设计工具和选项与SOLIDWORKS中的工具和选项不完全相关。
当前3D互连的任何限制都有可能在将来的版本中使用。请记住，通过VAR或客户门户提交您的增强请求。
SOLIDWORKS 2020增强功能之一是能够将非本机或中性CAD文件无缝插入SOLIDWORKS零件或装配体并像原始文件一样对其进行处理。
在这之前，需要做一些整理工作：

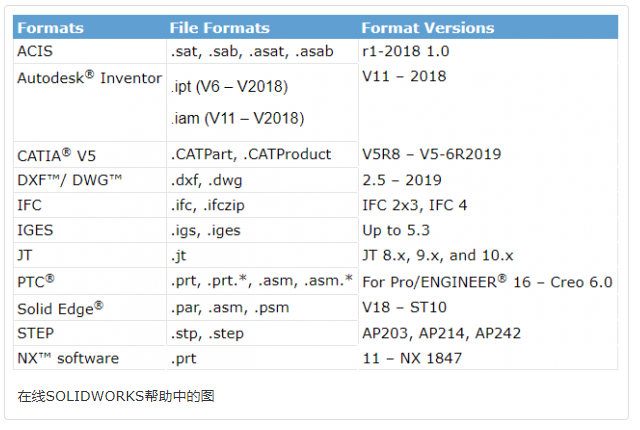

这是SOLIDWORKS 2020的3D互连可以打开的正式列表：

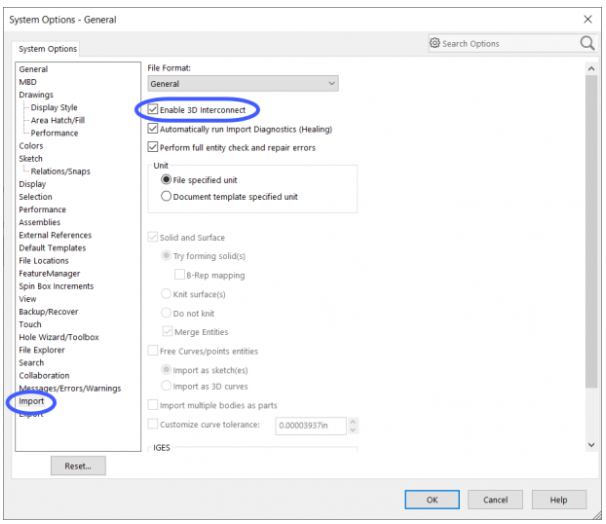

通过转到系统选项>导入>启用3D互连来打开/关闭3D互连

end！！ !
