图表

ChartXy对象是基于X / Y坐标的“基本图表”。这样，它可以包含X / Y相关元素，例如实际的图表区域，ChartSeries和ChartAxes。

以下是所有ChartXy元素可用的属性的列表。这些是上面列出的基本ChartContainer属性和方法的补充。

AncillaryAxesX –获取对默认X轴（请参见 AxisX属性）之外可以显示的 Ancillary X Axes（轴）集合的引用。您可以根据需要创建和添加任意数量的辅助X轴。可以将它们定位为  Near（底部）或 Far（顶部），并根据需要设置样式。

定义辅助轴后，需要将其添加到AncillaryAxesX集合中，然后与它应用的一个或多个系列相关联。这是通过将关联的series.AxisX属性设置为已创建的AncillaryAxisX元素来完成的。

AncillaryAxesY –获取对辅助Y轴的集合的引用–除了默认的主要Y轴（参见 AxisY属性）之外，这些轴还可以显示。您可以根据需要创建和添加任意数量的辅助Y轴。可以将它们定位为  Near（右）或 Far（左），并根据需要设置样式。

定义辅助轴后，需要将其添加到AncillaryAxesY集合中，然后与它所应用的一个或多个系列相关联。这是通过将关联的series.AxisY属性设置为所创建的AncillaryAxisY元素来完成的。

AutoGenSeriesCollection –获取或设置Chart控件是否从关联的绑定数据中自动生成系列定义。如果 AutoGenSeriesCollection为’ true ‘，则还必须设置 DataPropertyNameSeries。

AutoGenSeriesType –获取或设置要分配给所有自动生成的系列的默认 SeriesType。

AxisX –获取对默认的主X轴的引用。当 series.AxisX属性设置为此AxisX或保留为null（即，未分配系列AxisX时，它将成为默认的AxisX）时，此轴将用于创建并添加到ChartXy的 ChartSeries集合的所有系列。

AxisY –获取对默认的主Y轴的引用。当 series.AxisY属性设置为此AxisY或保留为null时，此轴将用于创建并添加到ChartXy的 ChartSeries集合的所有系列（即，当未分配系列AxisY时，它将成为默认的AxisY）。

BarFillRange –获取或设置默认情况下填充系列条形的方式（根据每个单独的条形范围或整个系列范围）。将此属性设置为“ ByBar”将导致渐变画笔定义根据要填充的条的长度填充条区域。如果设置为“ BySeries”，则将根据最大系列条形图长度填充每个条形图。

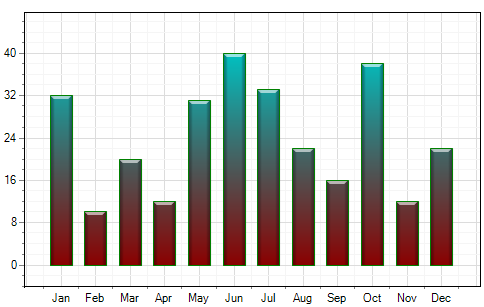

这是当BarFillRange设置为’ BySeries ‘ 时的图表。

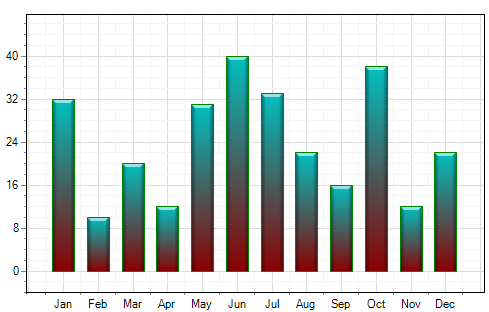

当BarFillRange设置为’ ByBar ‘ 时，这是同一张图表。

BarLabelPosition –获取或设置条形系列标签的默认位置（默认为Center）。条形标签的位置可以位于“居中”，“附近”，“近内”，“远”或“远内”。“附近”和“远方”选项将标签放置在条形图的外部，其余项目在条形图的区域内。如果外部条形标签不能这样定位，则将其放置在条形内部。

上面的条形图的BarOrigin设置为“ 0”（零）。

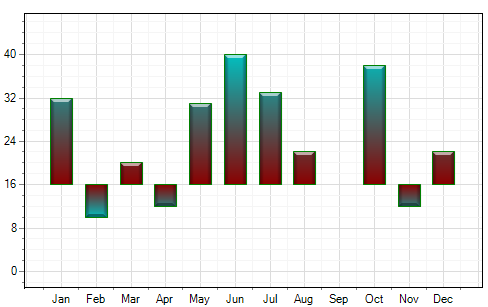

下图显示了BarOrigin设置为’16’ 的相同图表。

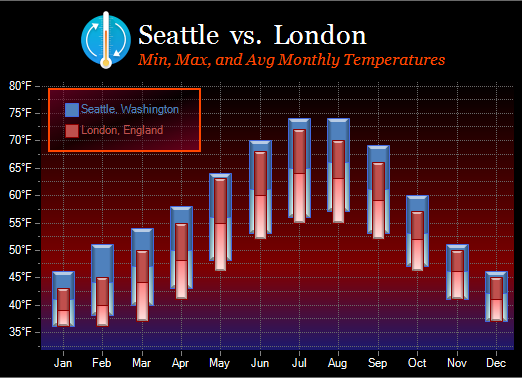

BarOverlayEnabled –获取或设置是否启用条形内（或条形分组）重叠（组内的条形重叠放置）。条形图根据图表的系列显示顺序覆盖。

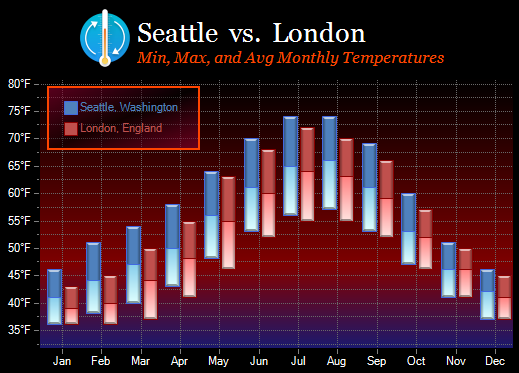

这是BarOverlayEnabled设置为false的图表。

BarShadingEnabled –获取或设置是否默认为水平和垂直条系列启用条阴影。启用后，图表代码将在条形图上添加阴影。如果您要自己预先渲染钢筋（并取消默认操作），则不会添加任何阴影。

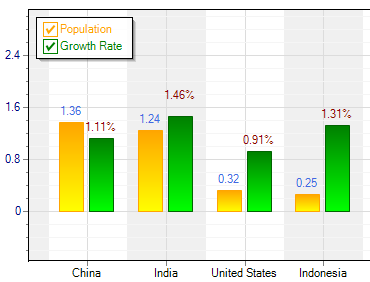

这是BarShadingEnabled设置为false的示例。

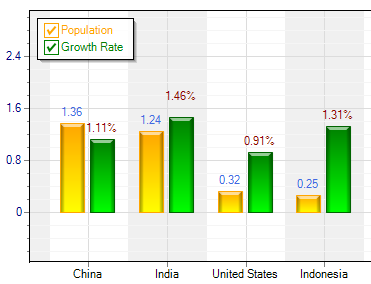

这是BarShadingEnabled设置为true的同一图表。

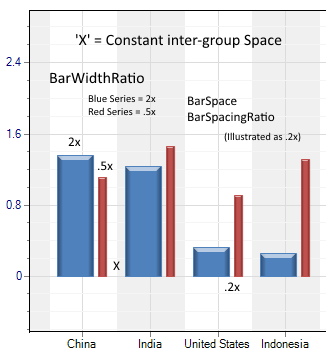

BarSpacing –获取或设置条内间距（或同一组中条之间的间距）。值取为固定像素大小。将BarSpacing设置为0（零）将禁用此属性的使用，并启用设置的BarSpacingRatio值的使用。
