2D/3D文档查看器CAD软件ABViewer问题整理大全（二）

关于大家使用ABViewer时遇到的问题，小编以连载的一问一答的形式为大家解答。

产品功能亮点

60+支持格式	PDF到DWG转换	2D和3D测量	多功能打印系统

ABViewer最新版免费下载试用

问题二：PDF到DWG无法正确转换/strong>

问：我遇到了一个问题，而且我对自己解决的软件缺乏经验。该程序打开源PDF（右键单击pdf并选择“open with – > ABviewer”），但PDF是“elongated”。请参见下图：

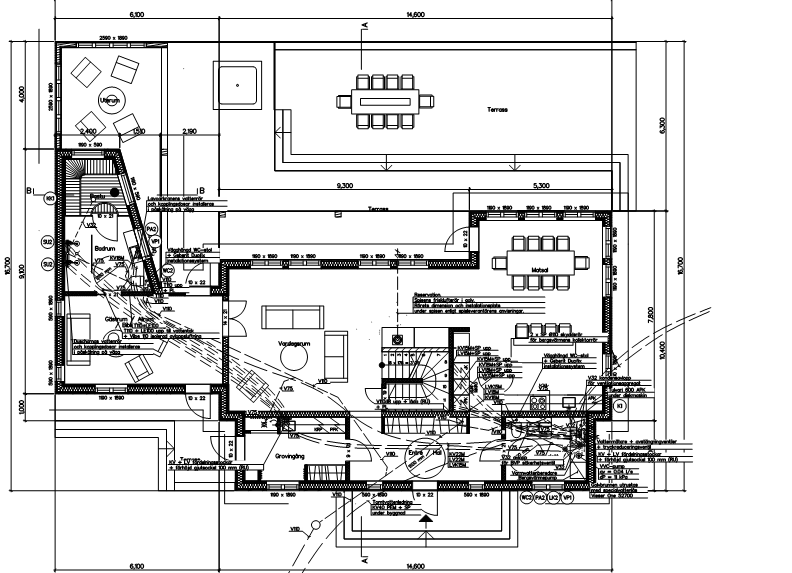

源图：

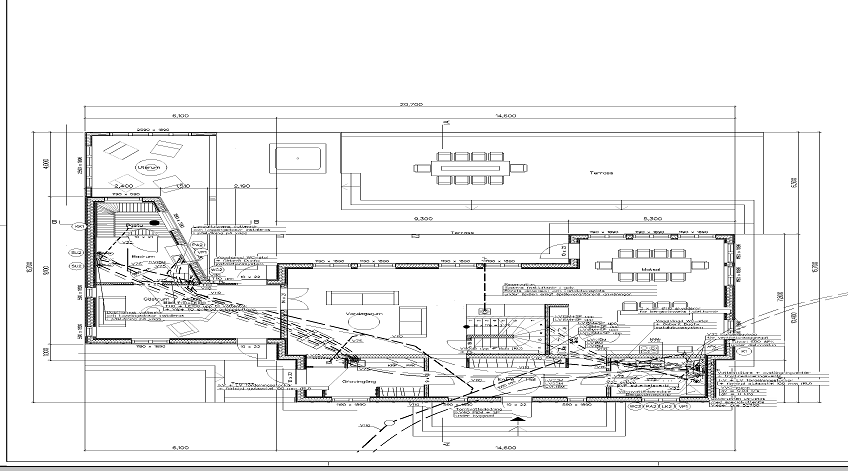

使用ABViewer打开后：

如果我将文件转换为.dwg，它将保持与图像＃2中的错误比例。不知道为什么会这样/p>

答：要将PDF文件转换为正确的DWG，您需要导入PDF文件，如下所述：

Ribbon（功能区）: File -> Import PDF/EMF

Menu（菜单）: File -> Import PDF/EMF

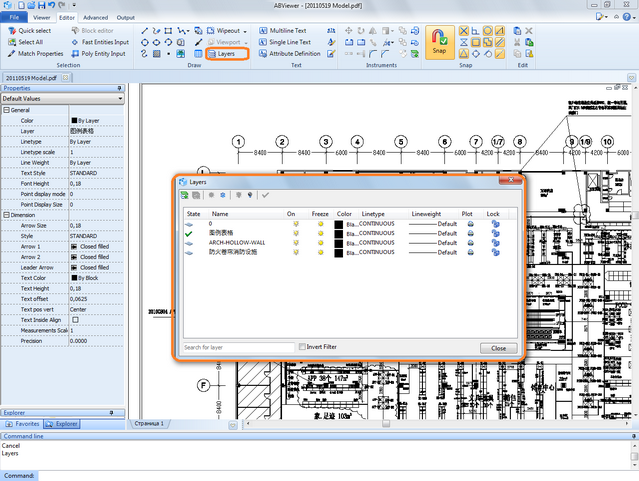

导入多页文件（例如具有大量页面的PDF文件）可能会花费大量时间。这就是为什么建议使用Page to CAD命令转换单个页面的原因。要从PDF文件导入图层，必须打开“图层”选项。

1. 在“文件”选项卡上，选择“导入PDF / EMF”命令。
2. 在标准对话框窗口中，选择要导入的PDF文件，然后单击“打开”按钮。请注意！以矢量格式导入可能需要花费大量时间，具体取决于文件大小和页数。

注意：要提高导入速度并减小输出DWG / DXF文件的大小，建议关闭“加载/保存”设置中的“实体填充”选项。 这样，不填充就能够将对象导入。
