女朋友常用的电话线发圈你能画出来吗？今天告诉你两种建模方法，画出来拿去哄女朋友开心吧！
添加客服微信huidusolidworks，拉你进技术交流群

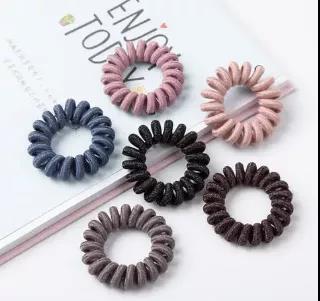

女朋友买了一盒电话线发圈，回来后她随口问了一句，这玩意你能用SOLIDWORKS画出来吗于女朋友的问题向来是有求必应，今天分享两种建模方法，拿去哄女朋友吧。

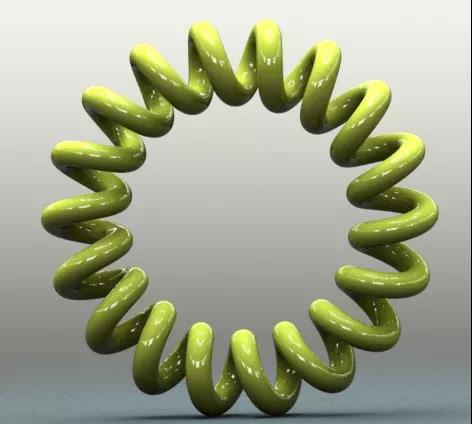

电话线发圈是典型的“扫描体”零件，其横截面是圆或者椭圆，路径是空间缠绕曲线，横截面绘制简单，难点是路径的绘制。
第一种方法
通过交叉曲线获得空间缠绕曲线。“交叉曲线”命令是自动创建草图并在如下类型交叉处生成曲线：
1. 基准面和曲面或模型面；
2. 两个曲面；
3. 曲面和模型面；
4. 基准面和整个零件；
5. 曲面和整个零件。
第二种方法
通过3D草图获得空间缠绕曲线，通过3D草图的“转换实体引用”命令得到曲线。
关于“ 红电话线发圈”的详细建模过程及注意事项详见如下视频：
