业界公认功能强大、易学易用的SOLIDWORKS可能存在很多你没用到但十分好用的冷门小技巧,这些小技巧不仅使用起来方便。还可以很大程度地帮你提升设计/画图效率，本次我们列出了几个技巧分享给大家，快来看你都用上了没。
SolidWorks技术交流群
业界公认功能强大、易学易用的SOLIDWORKS可能存在很多你没用到但十分好用的冷门小技巧,这些小技巧不仅使用起来方便。还可以很大程度地帮你提升设计/画图效率，本次我们列出了几个技巧分享给大家，快来看你都用上了没。

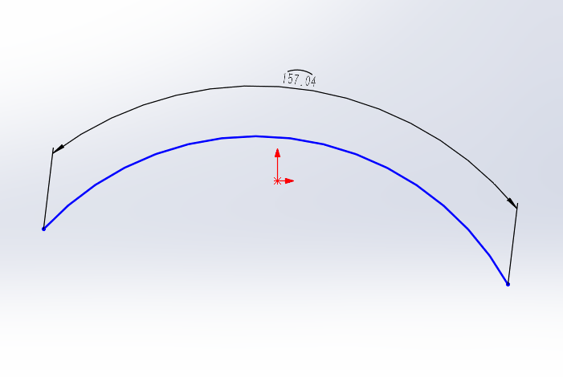

①圆弧长度标注
点智能标注，再选中该圆弧，然后分别点圆弧的两个端点，点击左键可以标注圆弧长度。

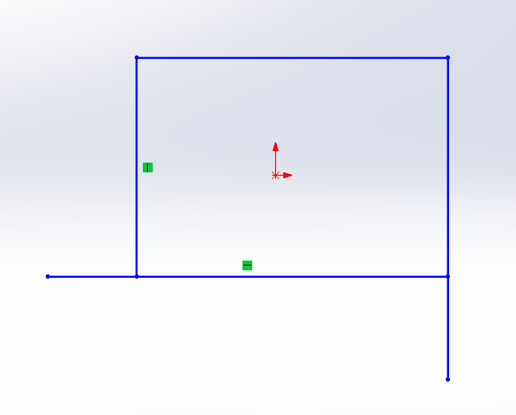

②强力裁剪
剪裁实体中的强劲剪裁，除了可以裁剪实体外，还可以任意延伸实体

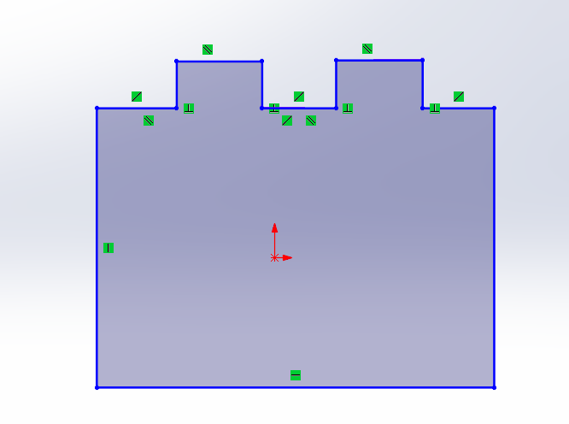

③转折线
转折线可以直接打断而不需要裁剪

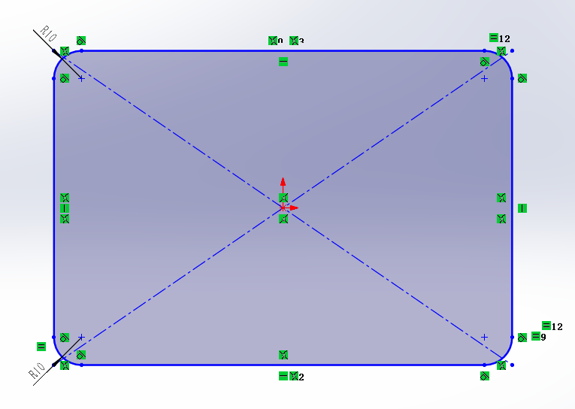

④倒圆角
倒圆角时可以复制点来倒圆角

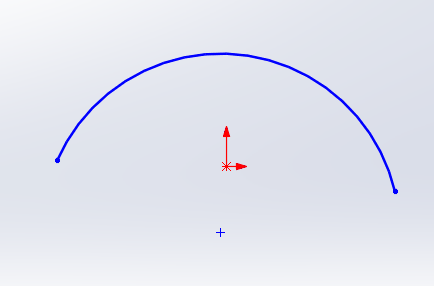

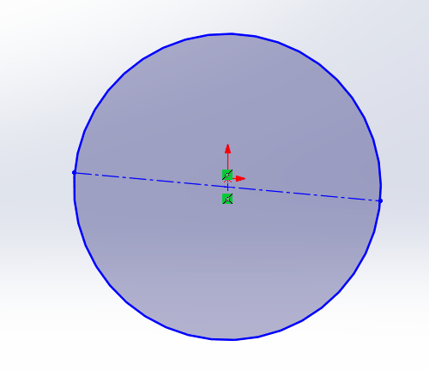

⑤圆弧转换圆
通过圆弧快速转换成完整的圆，先用构造线连接圆弧两个端点，约束过圆心，然后镜像
⑥快速定向视图
快速定向需要正视的视图

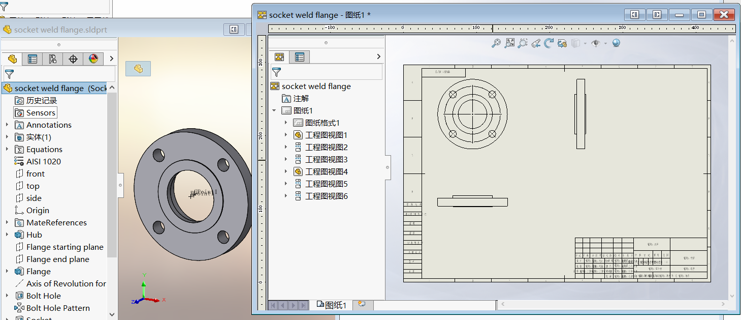

⑦快速生成标准三视图
在FeatureManager设计树上，拖动零件或装配体的图标，将其放置到工程图纸上，自动生成标准三视图

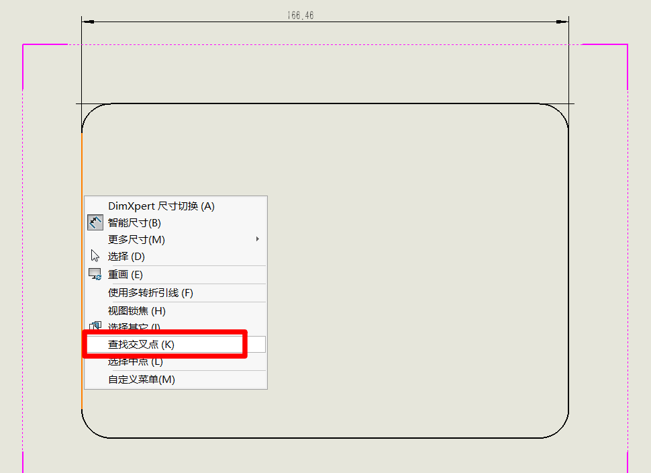

⑧快速生成虚拟焦点
通过软件的自动查找交叉点功能，可以不用手动采用辅助手段构建交点
Solidworks的8个小技巧你都学会了吗紧操作起来吧！
