【解决办法】SOLIDWORKS复制装配体的彼此关联现象

在建立一个SOLIDWORKS 装配体时，又时需要复制装配体进行修改，你借用的零件A1，修改名字后成A2，修改A2尺寸，A1也随之更改，那么有没有很好的解决方法呢？

在使用SOLIDWORKS 软件时你是否遇到过这个问题：

你借用的零件A1，修改名字后成A2，修改A2尺寸，A1也随之更改。

接下来我们就来分析一下出现这个问题的原因：

彼此关联现象：外部参考表示两个文档之间的连接，采用文件头部的指针来显示参考文件及它们的位置。这些都是绝对参考，即存在一个完整的路径，例如：D：myfilesbracket.sldprt。

以下就是解决这两种问题的解决方案，可根据自己情况试一下：

A2与A1之间的关联关系可以用打包功能解决。

SOLIDWORKS 装配体问题总结——重命名、文件关联

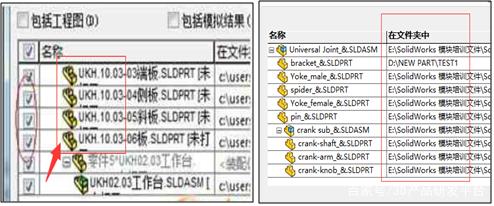

两个装配体不能只用复制、粘贴就完成，虽然总装配体名字修改了，但零件没有任何变化，即使你用同样复制、粘贴零件之间也会彼此之间关联。

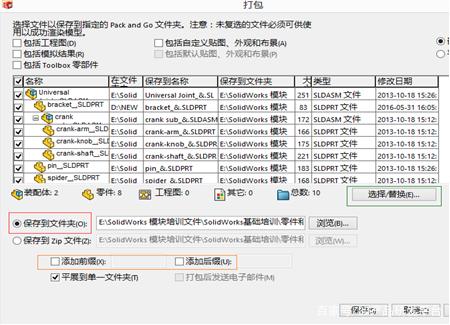

运用打包功能：

SOLIDWORKS 装配体问题总结——重命名、文件关联

首先改变装配体的保存位置；查找文件相关位置，（零件在哪个文件夹下），其次可以添加前缀、后缀增加文件名的唯一性；还可以通过选择/替换按钮，改变文件名称。（适用于零件名称有统一的名称时）
