40度高温，如何通过SOLIDWORKS找到室内最凉快的地方？

全国各地的气温越来越高，高温之下，在外聚餐变得不那么轻松，不过你知道吗，使用SOLIDWORKS Simulation Flow可以帮助我们找到室内最凉快的地方。

全国各地的气温越来越高，高温之下，在外聚餐变得不那么轻松……空调不好的地方很热，直接找空调下面坐好像也不是最凉快的，不过你知道吗，使用SOLIDWORKS Simulation Flow可以帮助我们找到室内最凉快的地方。
模型获取
餐厅模型链接:
https://pan.baidu.com/s/1kFmddEQAJsVDo58HIK6zPAwd=dift
今天让我们一起来看看在关闭窗口，空调开启60s后，室内10个草图点位的流体温度、速度、变化曲线、温度变化以及相应截面位置的温度分布情况。
边界条件：

• 空气从双窗进入，体积流量为5m3/s；
• 从单窗流出；
• 环境温度为25度，大气压力为标准大气压；
• 大门紧闭；
• 空调口关闭，空调口不通风。

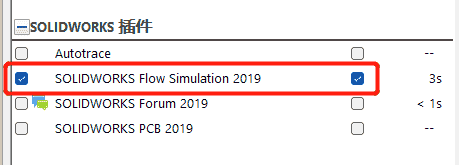

SOLIDWORKS Flow Simulation分析步骤：

1.向导式设置
通过向导您可以逐步设置相关参数，例如单位、分析类型、分析介质等，根据本例给出的初始条件，设置分析类型为内部分析，考虑重力影响，选择空气为分析介质，设定环境温度为25度，其他参数可以保持默认。

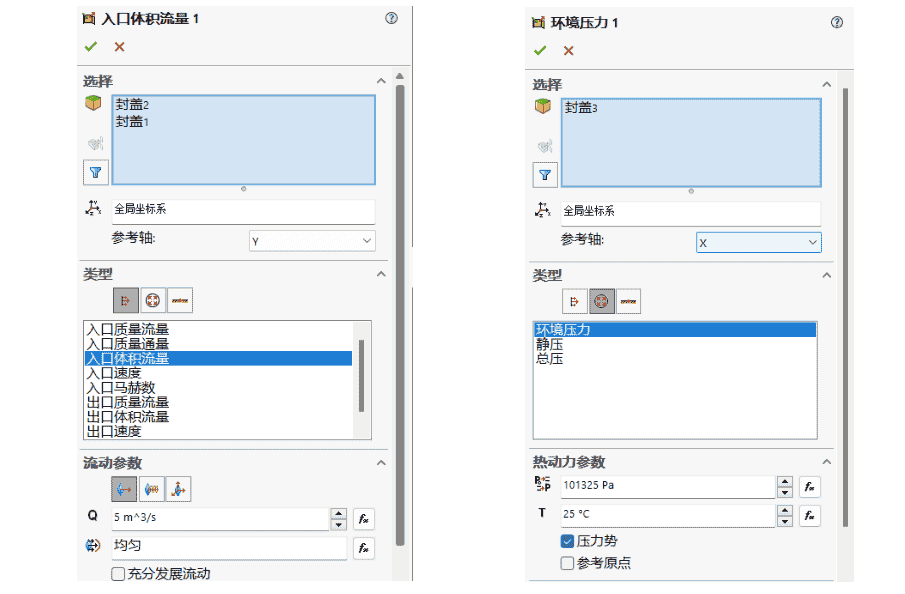

2.设定边界条件

根据本例给出的条件，设定双窗入口体积流量为5m3/s，单窗出口为环境压力；设定体积流量、速度为分析目标。

3. 格化及分析

根据需要可以设定 格精度，之后进行分析计算即可。

4.查看结果

通过结果文件夹可以查看相关结果，结果文件夹提供切面图、表面图、等值图、流动迹线、点参数、表面参数、XY图等多种结果类型。
本例中需要提供速度的流动轨迹视频，可以使用流动迹线实现，在流动迹线设置窗口里选择两个封盖为起始点，选择速度为对象，选择合适的外观类型及尺寸，完成流动迹线设置。之后通过播放可以查看效果，确认无误后通过动画输出为视频。

关于“室内空气流动情况分析”的详细操作过程及注意事项，请参阅如下操作视频：
