【SOLIDWORKS技巧】 BOM快捷生成（二）：表格模板的定义

使用SOLIDWORKS出材料明细表（BOM表格）非常方便、快捷，SOLIDWORKS内置了BOM表格模版，但是由于使用者定义SOLIDWORKS属性信息不同，会导致内置的BOM模版存在一定的局限性，所以个性化定义BOM模版是非常有必要的。

使用SOLIDWORKS出材料明细表（BOM表格）非常方便、快捷，SOLIDWORKS内置了BOM表格模版，但是由于使用者定义SOLIDWORKS属性信息不同，会导致内置的BOM模版存在一定的局限性，所以个性化定义BOM模版是非常有必要的。  建议在原SOLIDWORKS内置的BOM模版基础上修改，这样可以减少难度和操作量。在SOLIDWORKS安装目录的SOLIDWORKSlangchinese-simplified文件夹下的gb-bom-material.sldbomtbt即为SOLIDWORKS内置的适合国标的BOM表格模版，我们可以修改这个BOM表格模版。

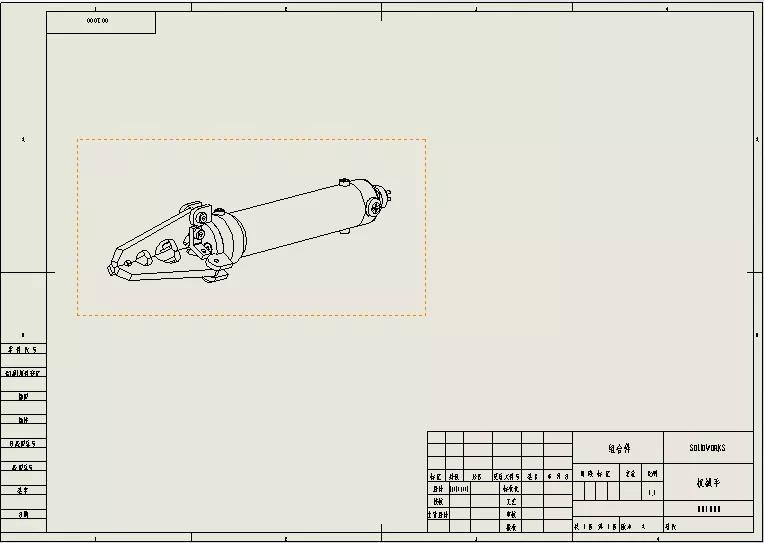

打开一个SOLIDWORKS工程图，生成一个装配体视图，如下图。

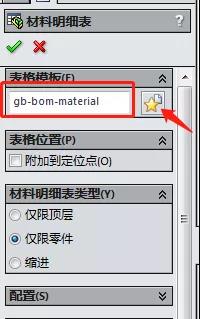

选择【插入】菜单，点击【表格】，选择【材料明细表】命令，点选上图中的装配体视图，在左侧属性窗口的表格模版位置，参照上述路径找到SOLIDWORKS内置的BOM表模版gb-bom-material.sldbomtbt，如下图。

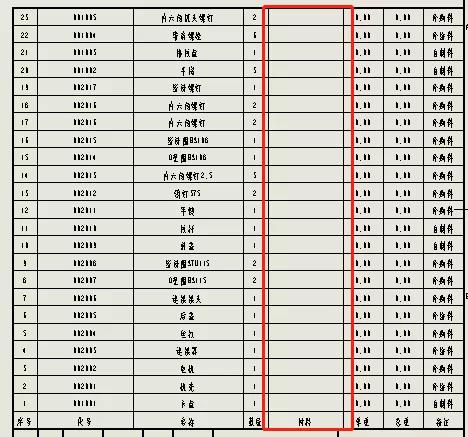

点击确定，即可生成材料明细表，如下图所示。 使用者可能会发现表格里信息不全或者表格样式不符合企业要求，下面即将调整该模版，调整的内容主要包括表格样式、显示信息两个方面。

1、表格样式的自定义，主要包括各列、行的尺寸以及表头的内容的自定义。

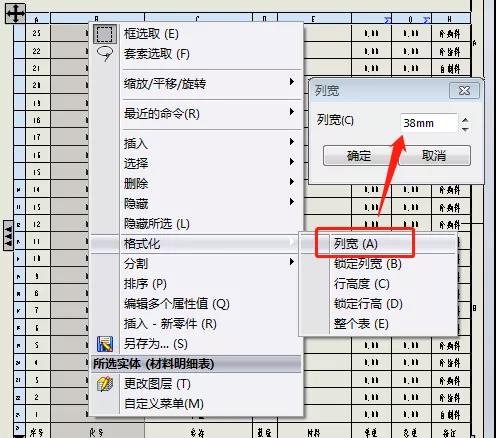

• 各行尺寸自定义：选中需要定义的列，然后右键选择【格式化】下的【列宽】，然后在弹出的窗口内输入具体数值，然后逐列定义即可。

• 各列尺寸自定义：选中某一行，然后右键选择【格式化】下的【行高度】，然后在弹出的窗口内输入具体数值。

完成定义后，在选择【格式化】下选择【锁定列宽】和【锁定行高】以避免误操作。

• 表头内容自定义：在表头文字位置双击，将文字修改成需要的内容，然后调整一下文字的位置或者大小。

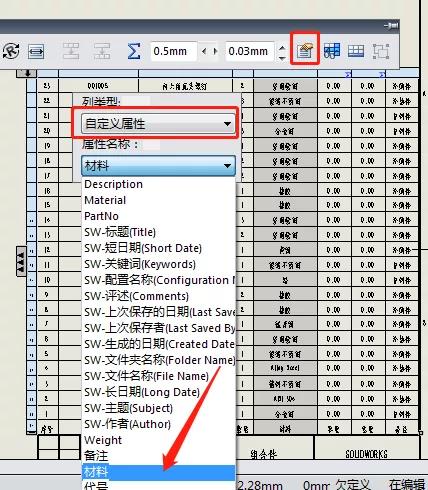

2、 显示信息的自定义：选中需要定义的列，在弹出工具条上选择【列属性】，在弹出的窗口上选择【自定义属性】，然后选择对应属性名称即可，如下图，然后逐列定义即可。

完成定义后，在表格上右键，选择【另存为】，输入模版名称并保存，这样就将定义好的模版保存出来，便于下次使用。建议将BOM表格模版和文件模版一并定义，这样可以提高设计效率。
