solidworks 的 格系统一般用于布置大型结构。在绘制焊接件的结构构件时，利用 格系统就非常方便。 格系统能快速的生成3D 格，轻松创建结构件。
格系统可通过创建基础草图来轻松创建家具，架子或结构，从而减少了设计时间和3D草图的复杂性。

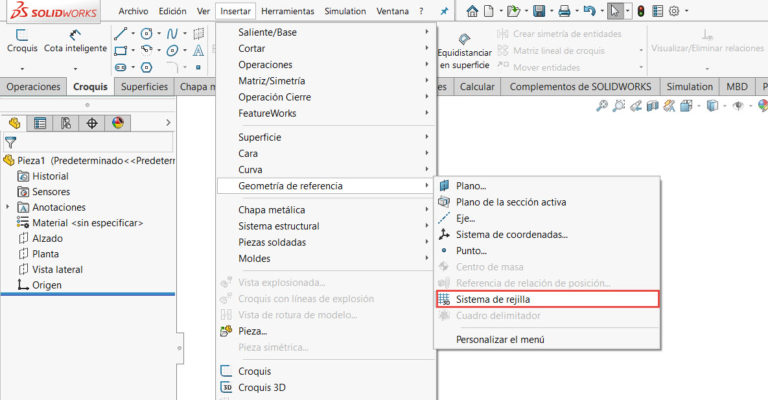

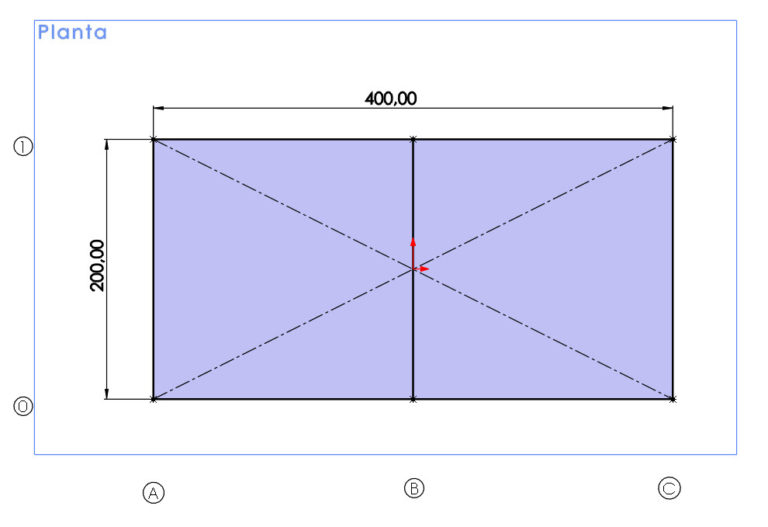

在零件中 插入 > 参考几何体 > 格系统，系统将自动在平面图上创建一个草图。创建基础草图并为其标注尺寸。

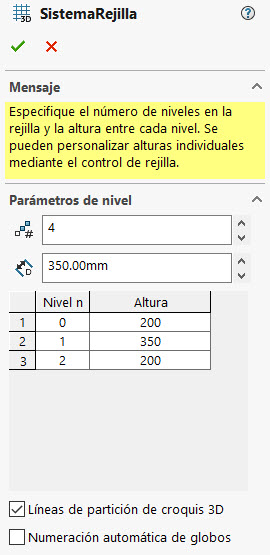

退出草图时，必须在特征管理器中添加所需的层数以及它们之间的间隔。
设置好层数和间隔之后，系统将为结构的每个层复制基本草图。
草图之间会自动创建曲面，这些曲面可以隐藏也可以显示。

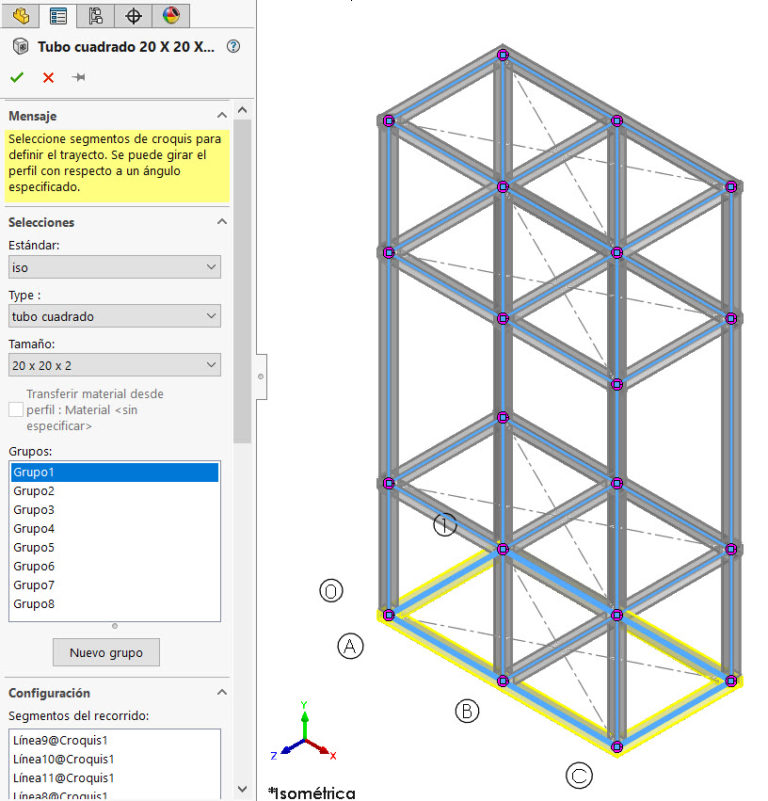

使用创建的草图，您可以创建焊件结构件以快速完成设计。
