SOLIDWORKS中有几种方法可以从多实体零件中创建装配。下面我们选择两种方法讲解多实体零件转换为装配的详细步骤。
SOLIDWORKS中有几种方法可以从多实体零件中创建装配。
插入新零件

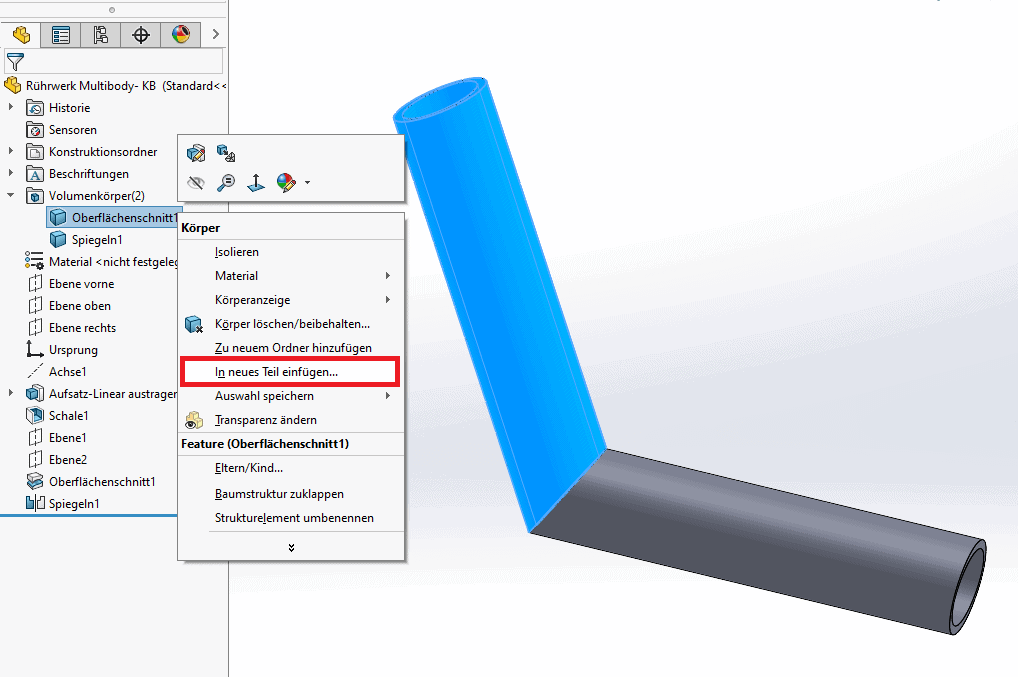

第一种方法是将单个实体插入新零件中，然后保存它们。这是通过Solid文件夹完成的：点击菜单选择中的“插入新零件”。
您还可以将视觉属性合并到新零件中。下图显示了输入名称后如何选择存储位置。在PropertyManager中单击“确定”将创建零件。
重复此过程，将所有实体另存为零件。
从零件创建装配

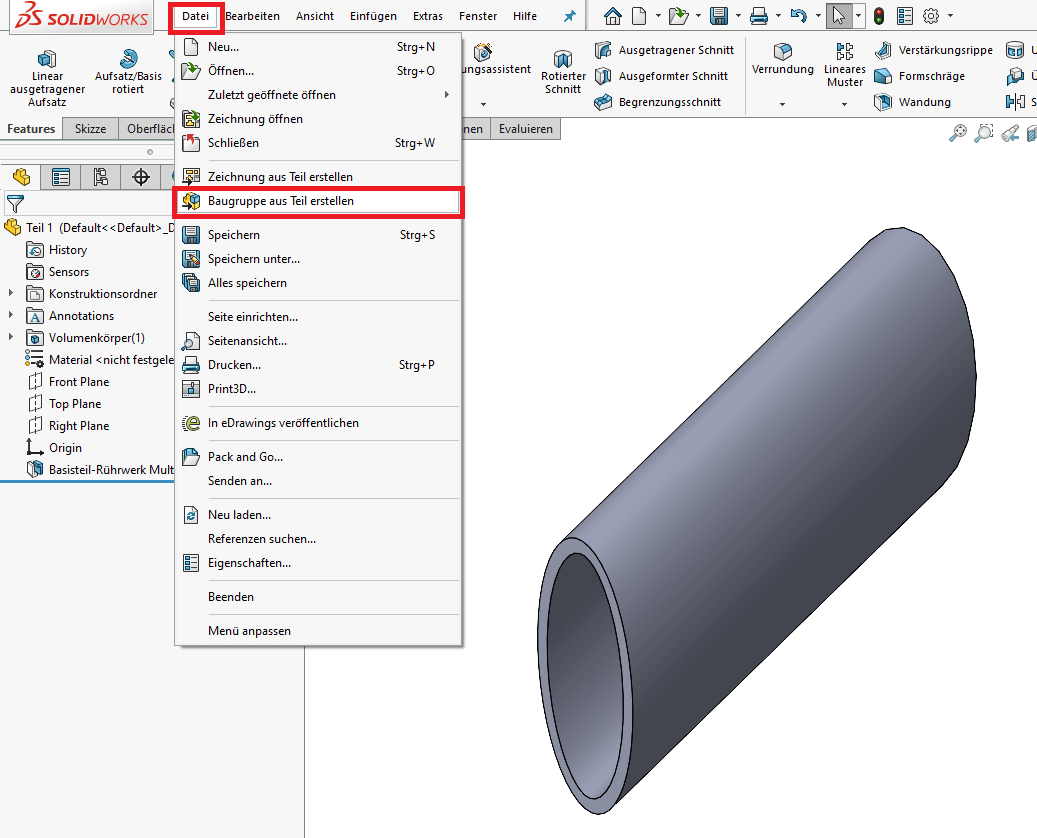

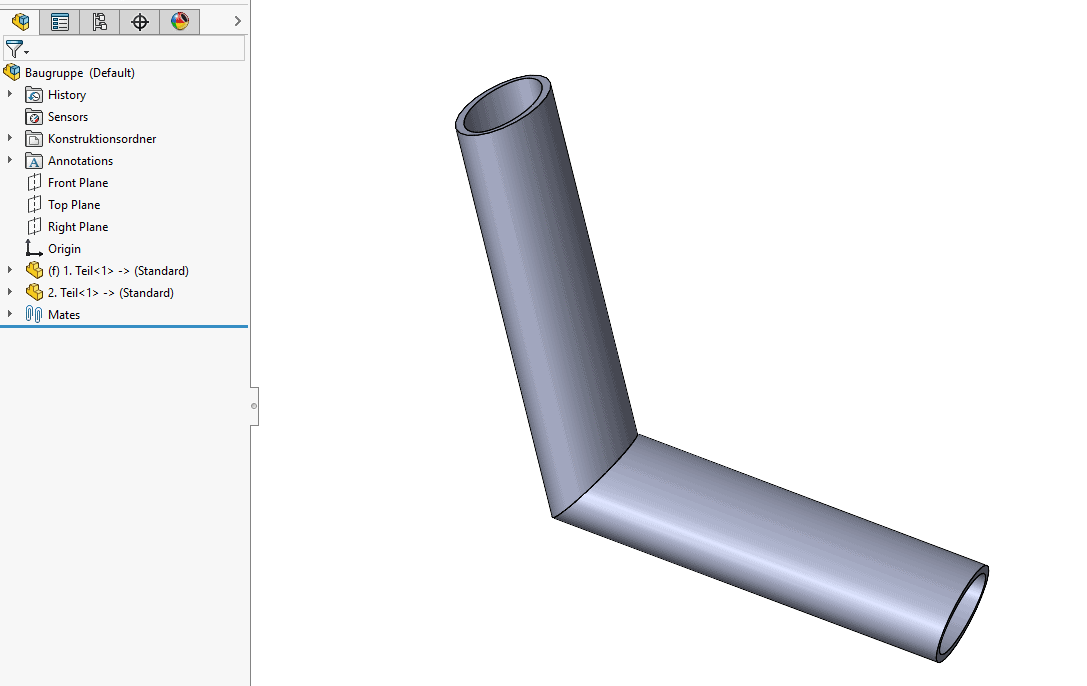

然后，使用“从零件创建装配”命令，可以创建装配，插入所需的零件并根据需要链接它们。
保存实体选项

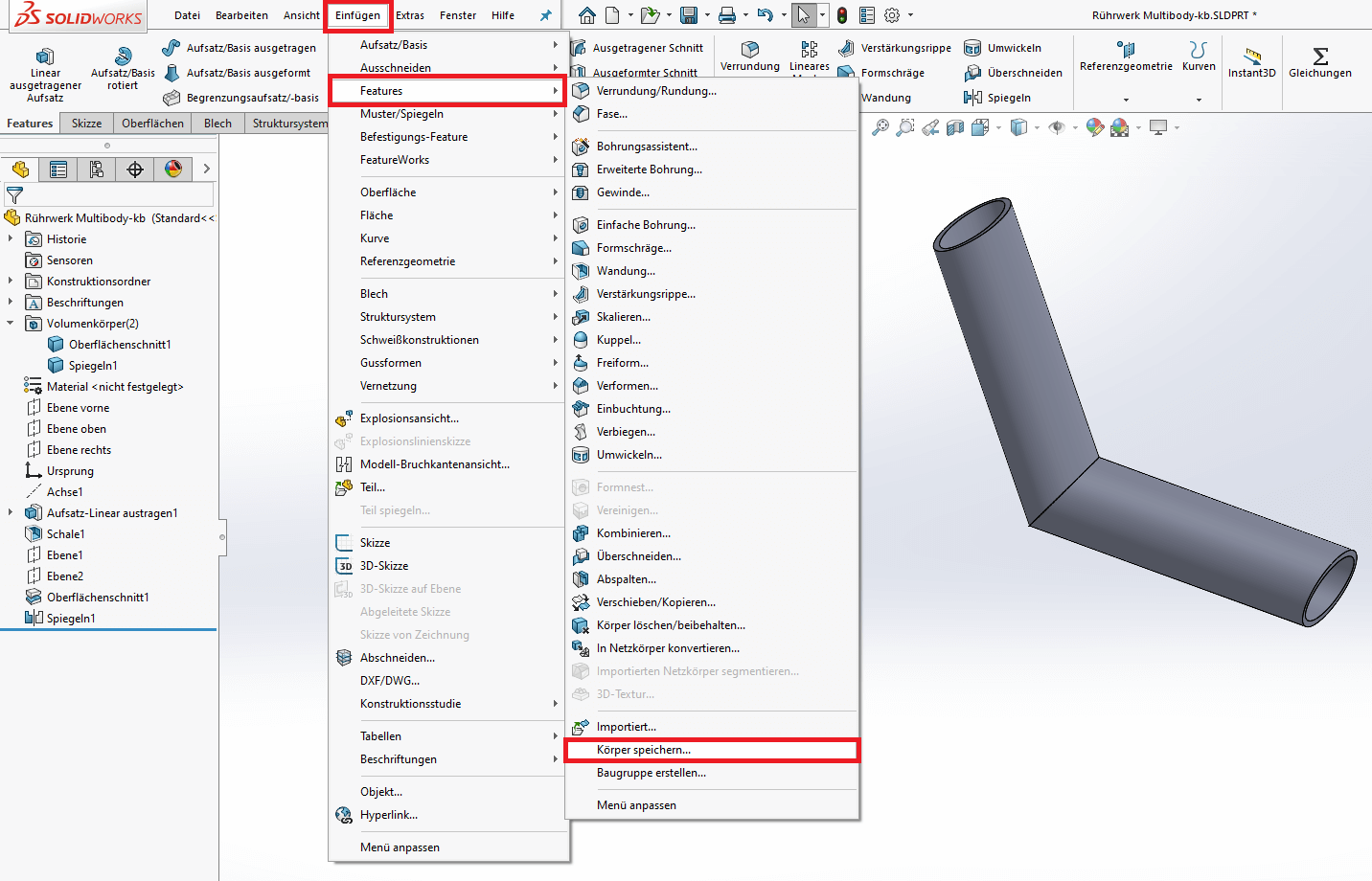

“保存实体”功能可能是从多实体零件创建装配的最简单方法。您可以在“ 插入” >“ 功能” >“ 保存实体”下拉菜单中快速完成此操作。
您可以轻松地选择要保存在图形区域中的实体。在“结果零件”下，双击“文件”下的所有文件名以打开“另存为”对话框。可以为每个部分选择一个新目录和一个新文件名。

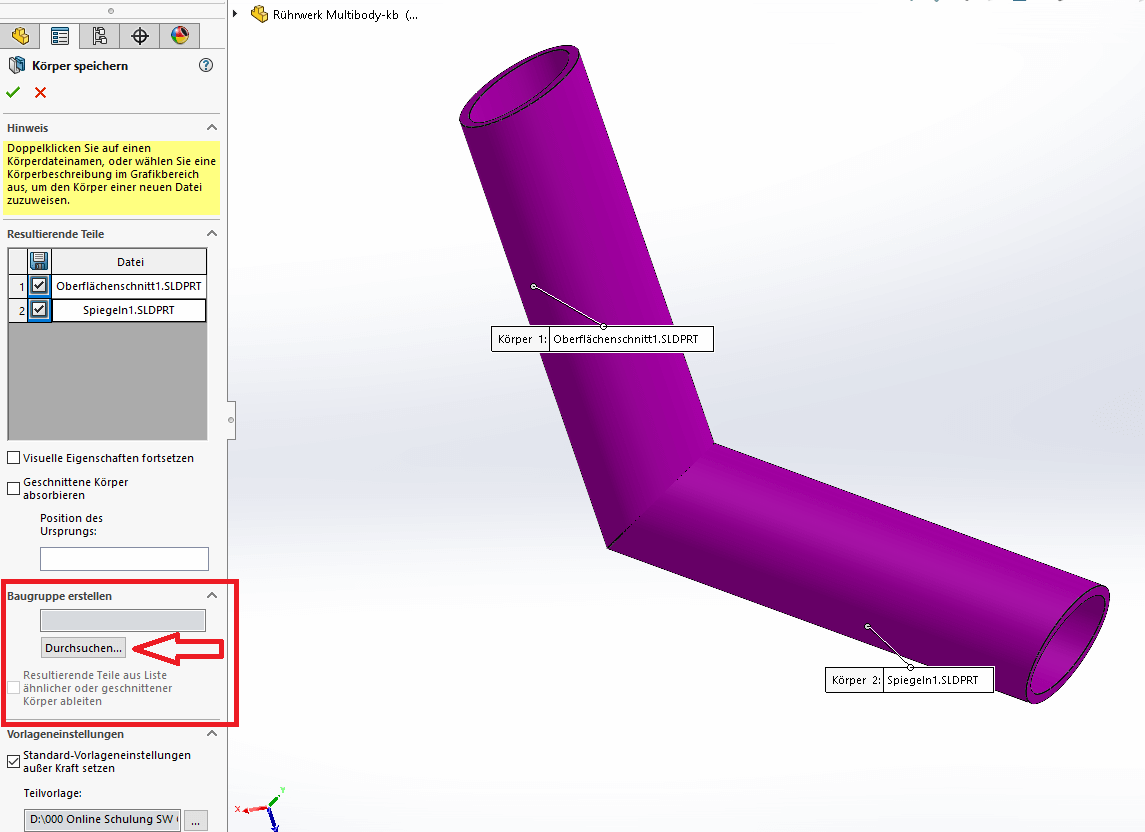

创建装配体
要使用“ 在浏览器上创建程序集”来创建程序集，请选择一个要在其中存储程序集的文件夹，然后输入文件名。
