本期视频分为两部分内容，第一部分是根据前面一期链条参数化处理方法视频（链条参数化设计）的反馈，对该方法的优化，主要是对链条路径绘制方法和链条形状的优化；第二部分内容是不使用参数化的方法，在装配体中直接对链条进行处理。
本期视频分为两部分内容，第一部分是根据前面一期链条参数化处理方法视频（链条参数化设计）的反馈，对该方法的优化，主要是对链条路径绘制方法和链条形状的优化；第二部分内容是不使用参数化的方法，在装配体中直接对链条进行处理。

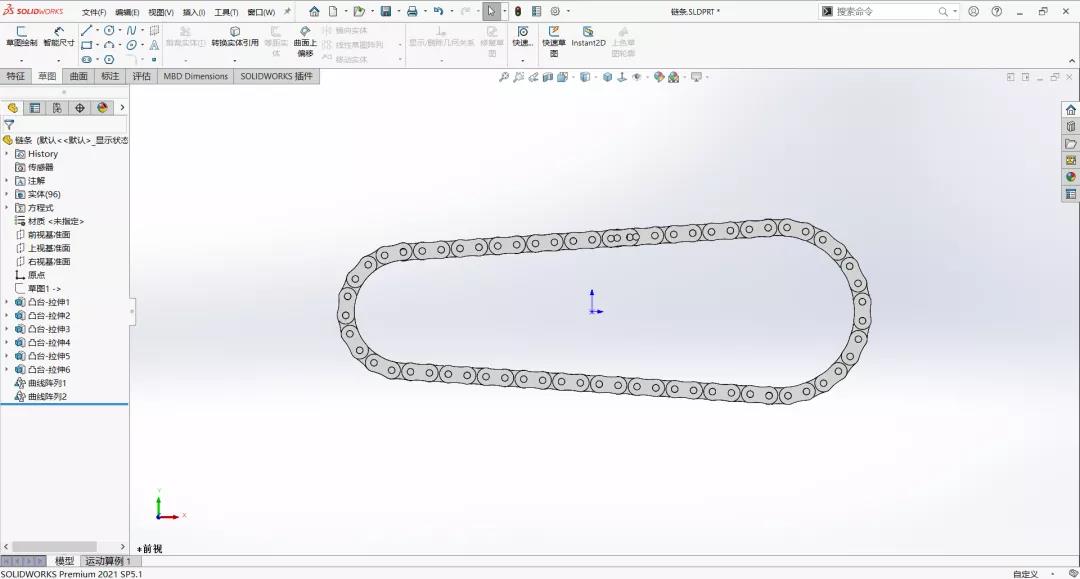

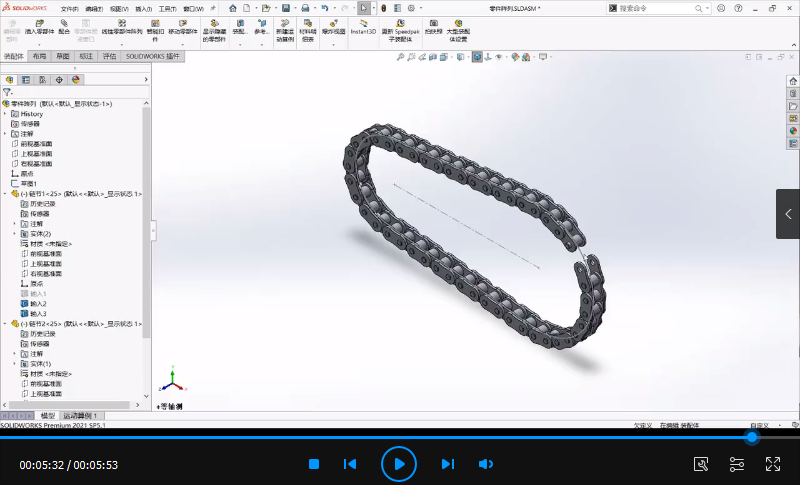

上图是使用参数化的方法创建的链条

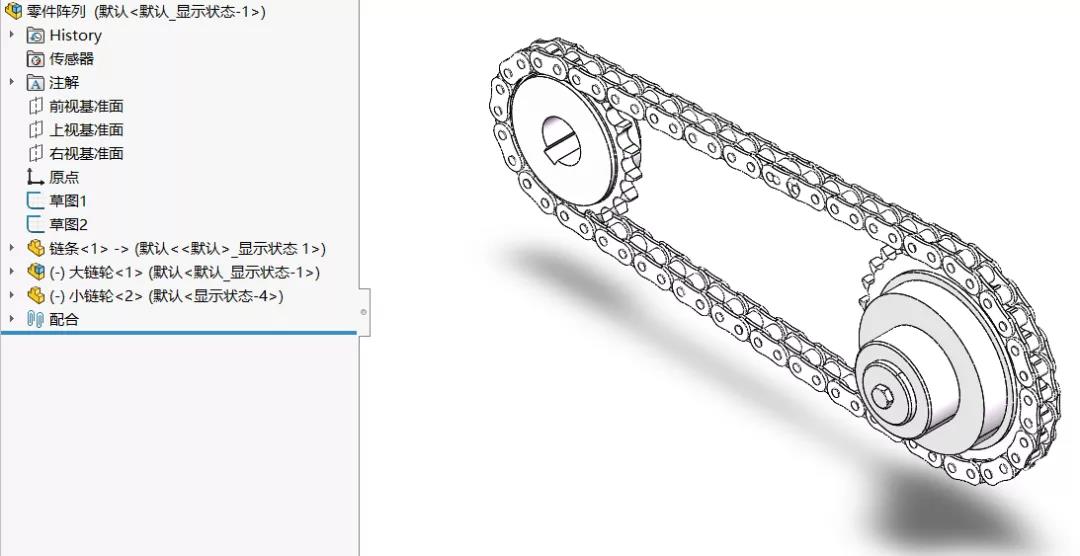

上图是在装配体中使用链阵列的方法创建的链条
图文教程
首先是第一部分内容：在solidworks中使用参数化创建链条的方法优化。

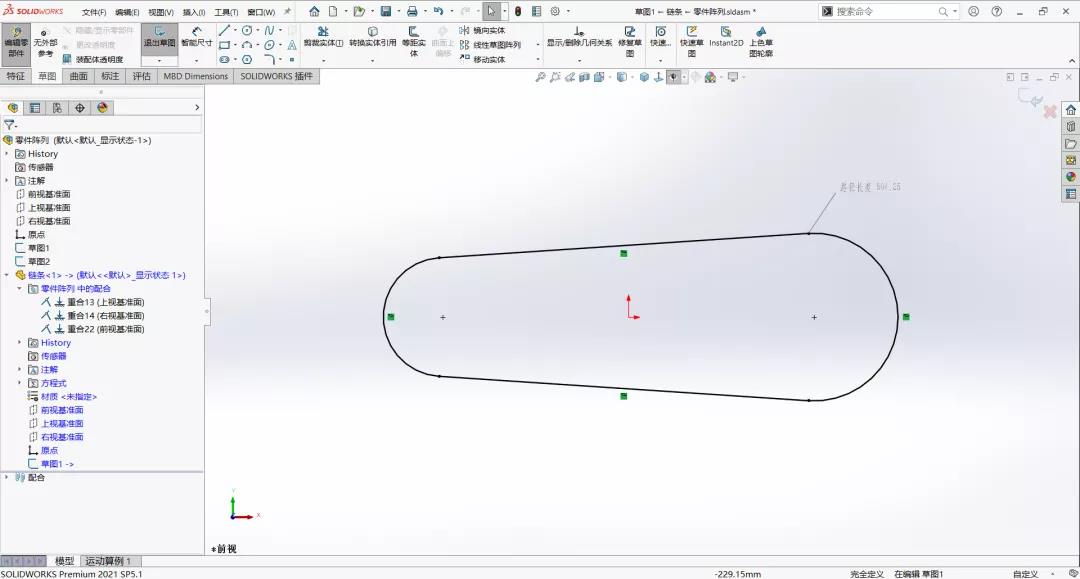

第一步：依然采用自顶向下的方法，在装配体中绘制链条的阵列路径；

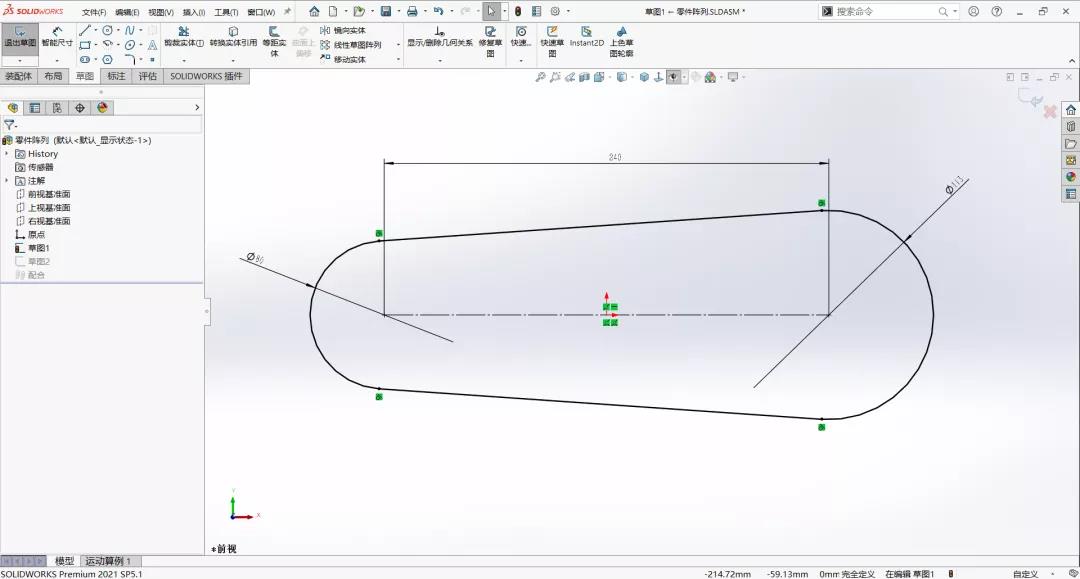

第二步：插入零件，并将前面一步绘制的草图引用到零件中，并标注路径尺寸；

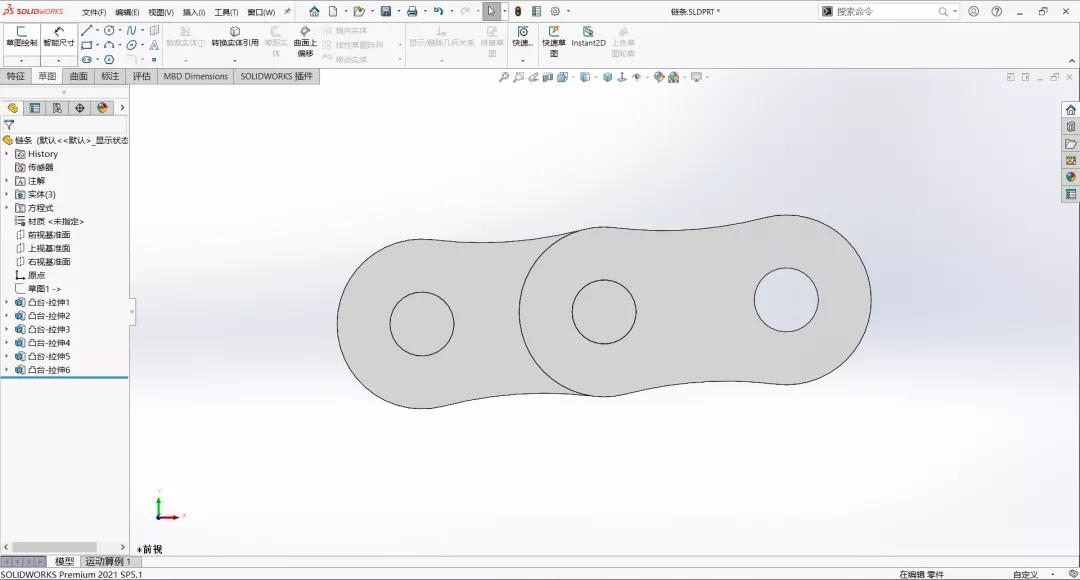

第四步：绘制链节（也使用第三方软件导入链节）；

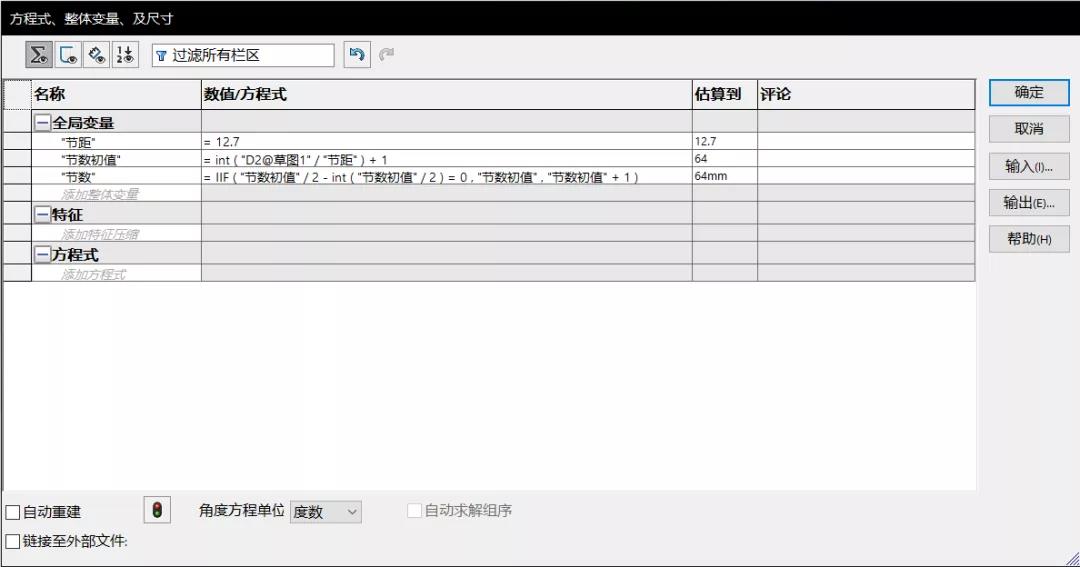

第五步：阵列链条。

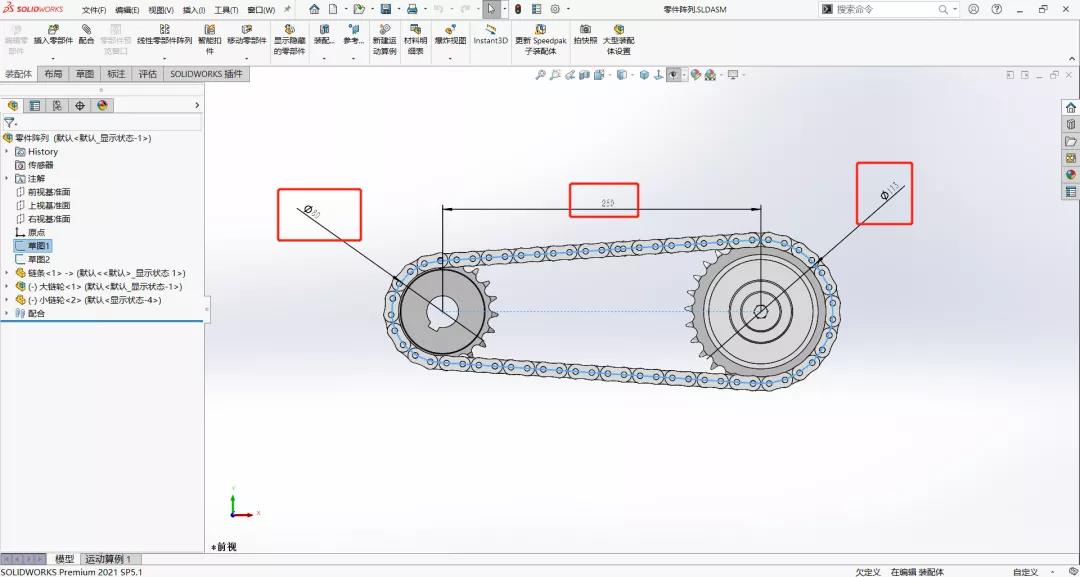

此时链条绘制完成，可在装配体中任意更改草图的三个尺寸，以达到修改中心距、修改两链轮大小的目的。
第二部分：不使用参数化的方法，在装配体中直接对链条进行处理。由于往期视频已有相关内容，这里只做视频演示。
视频教程
↓ ↓ ↓ 点击下方视频了解操作详情 ↓ ↓ ↓
