【教程】如何利用SOLIDWORKS PDM管理设计数据

SOLIDWORKS PDM是一款产品数据管理系统，这款系统使得使用solidworks工作的设计师可以非常方便的管理自己设计数据。下面讲解如何使用SOLIDWORKS PDM管理数据：

很多工程师在使用solidworks进行设计工作的时候，为了有效提高自己的工作效率，常常会采取直接调用自己之前项目留下的设计数据。但是长期这样操作之后，往往容易使自己本地的设计数据变得非常混乱，越来越不好管理自己的数据，在需要试用的时候，往往不能第一时间找到自己想要的内容。

【方案介绍】：

为了解决这一问题，solidworks专门推出了一款产品数据管理系统，那就是SOLIDWORKS PDM，这款系统的推出，使得使用solidworks工作的设计师可以非常方便的管理自己设计数据。

下面给大家带来如何使用SOLIDWORKS PDM管理自己数据的方法

01

首先，需要将自己的设计数据上传系统

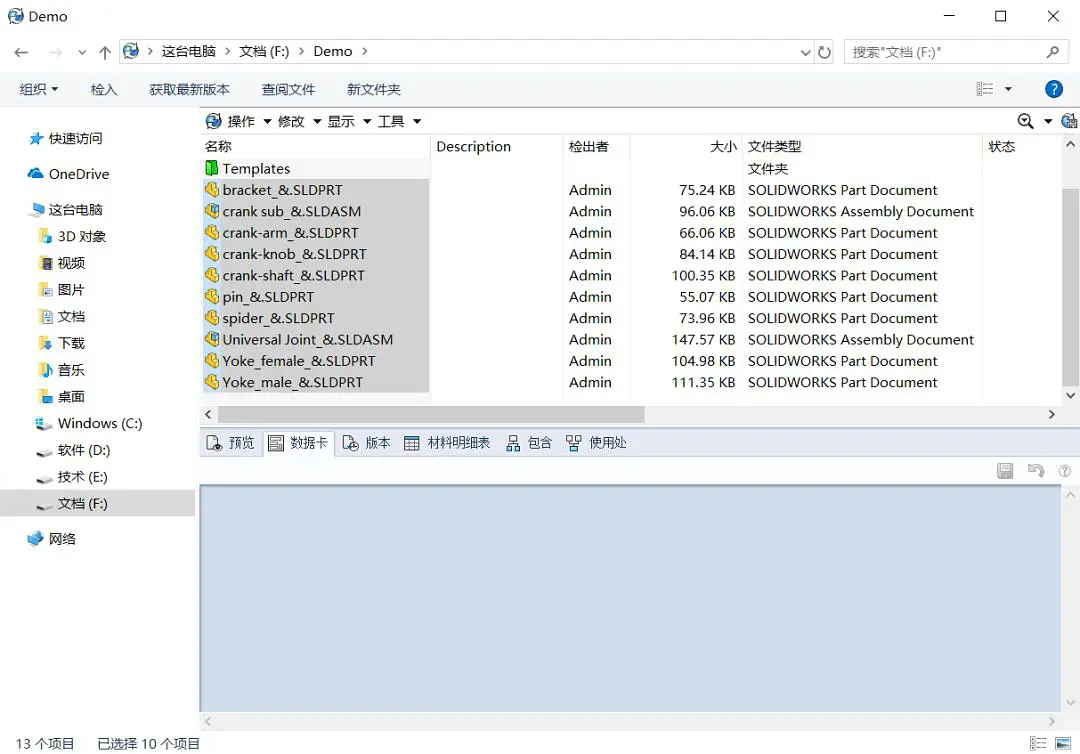

可以使用复制粘贴的方式，将一套完整的装配模型复制到PDM中，选择检入。

02

然后，打开一个总装进行修改

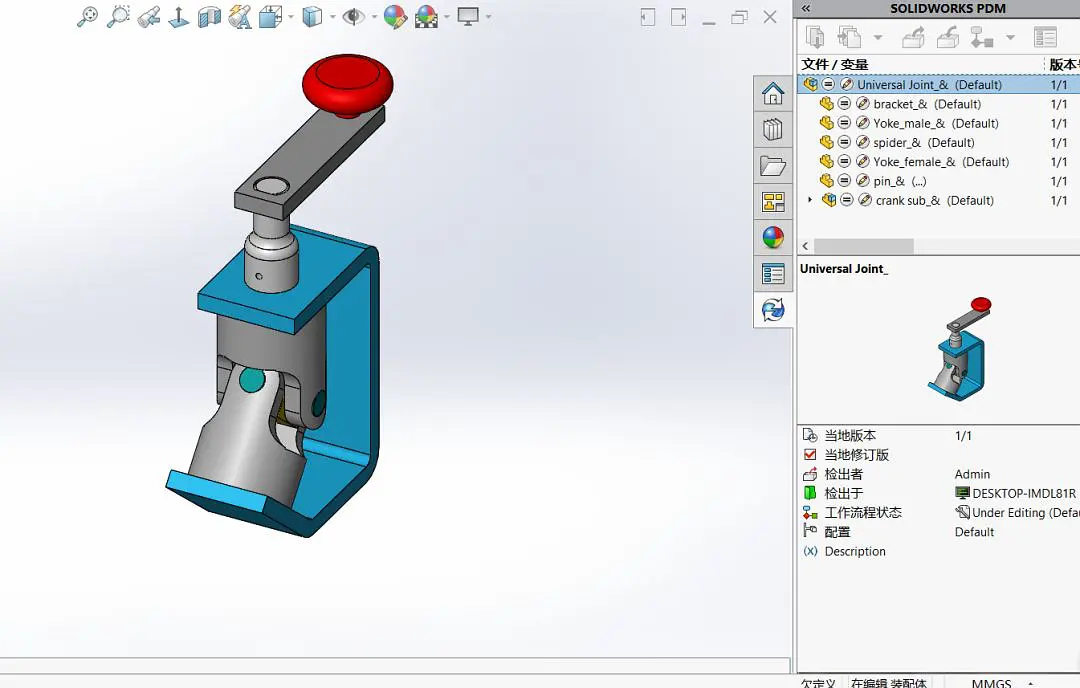

在SOLIDWORKS中直接集成了PDM的工作面板，可以看到此装配中其他零部件的状态及当前使用的版本。

03

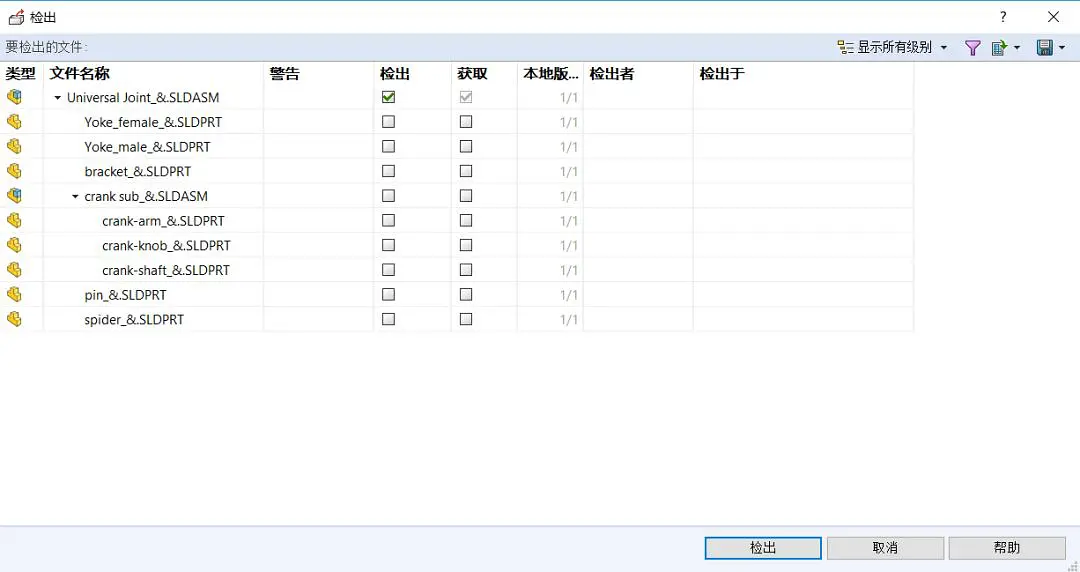

打开其中一个零件，并检出修改

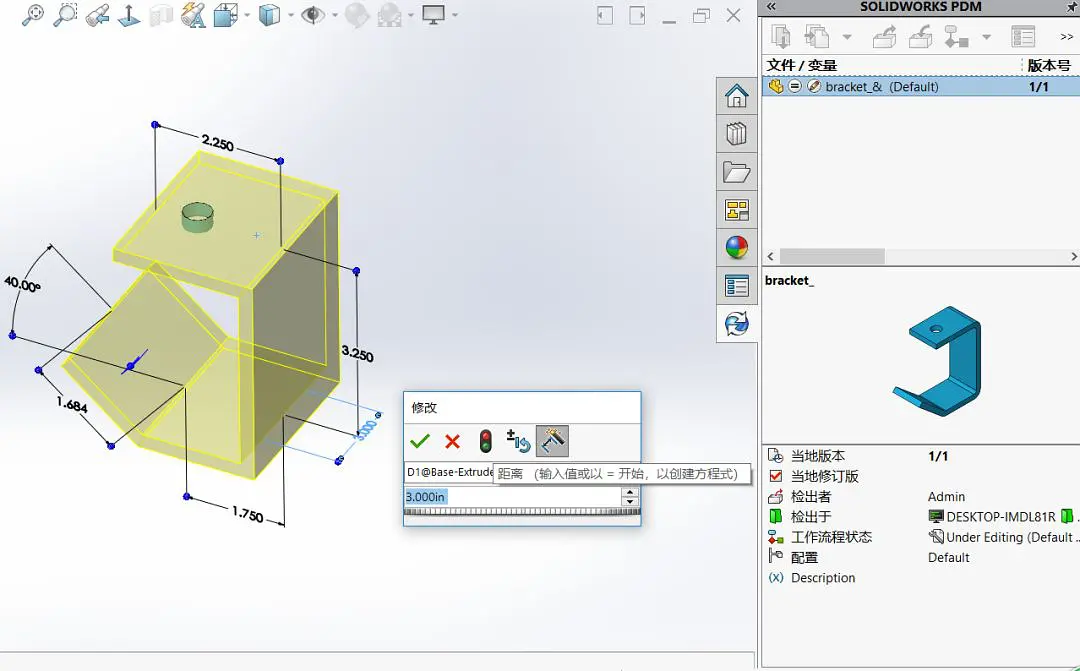

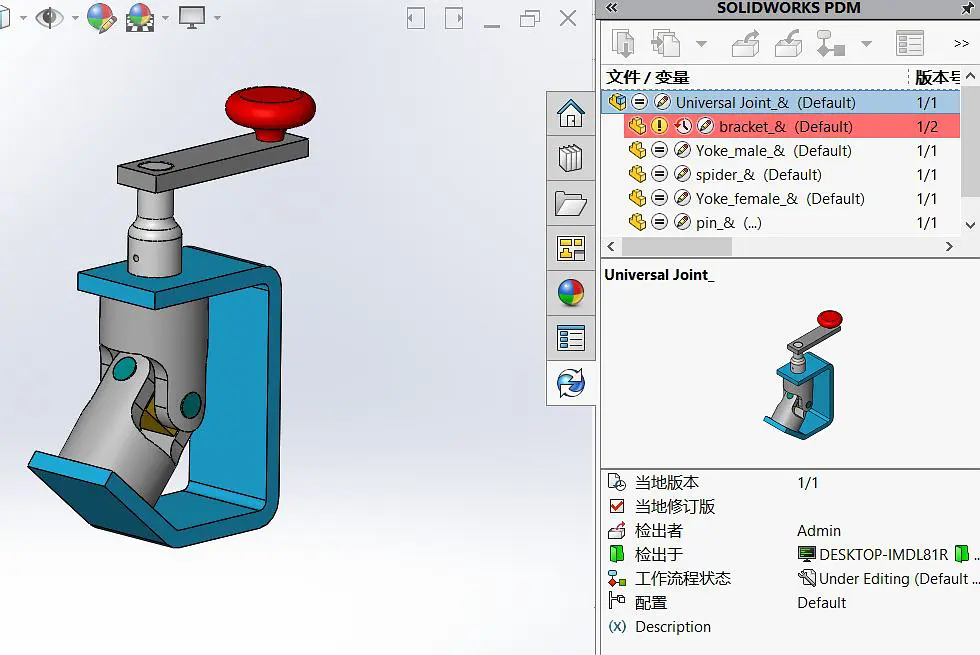

文件直接打开后可以通过右侧面板直接将文件检出，将尺寸由1.5in改为3in，然后保存并检入。

04

获取零部件不同版本

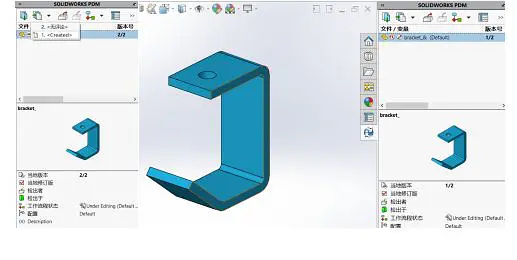

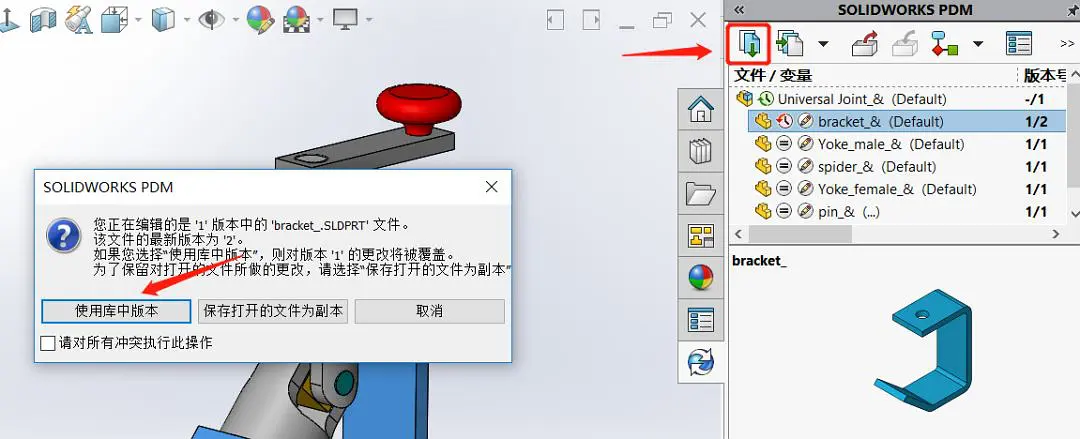

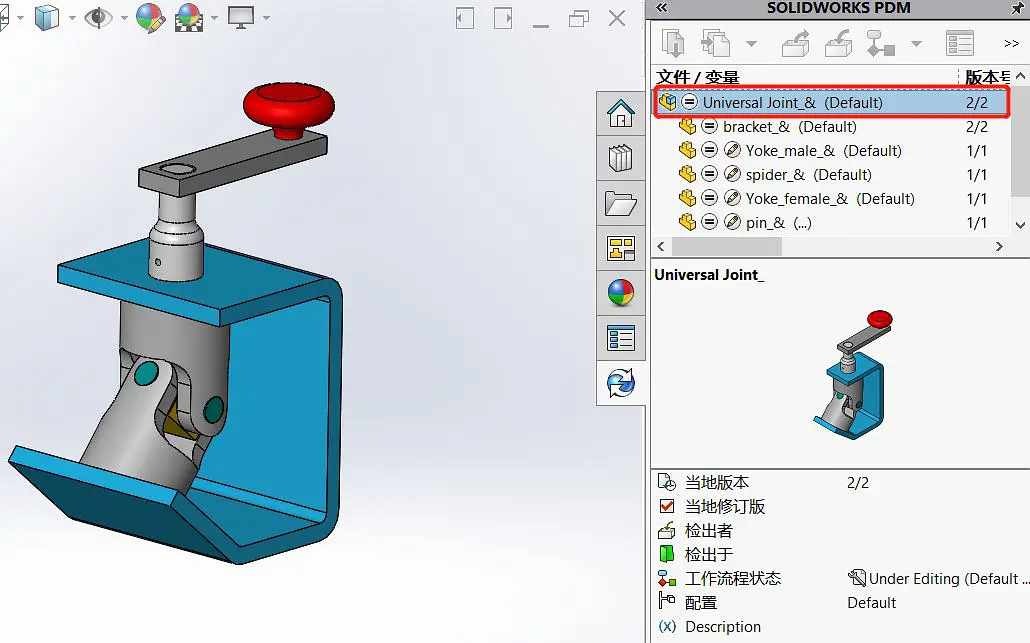

在将总装保存检入后，装配的版本也由1/1变为2/2，表示库内一共有2个版本，当前显示的是第2个版本。同样，我们也可以通过获取版本来得到此装配的旧版本。

【总结】：

由此我们可以看出，设计数据的版本的迭代都是在同一个文件下完成的，不存在多个版本有多个文件的情况，并且也可以非常方便的获取得到之前的旧版本数据。

以上就是关于使用SOLIDWORKS PDM对自己的设计数据进行管理的方法。相信看完这篇文章后，大家对SOLIDWORKS PDM如何管理版本也有了初步的了解，不妨在自己的工作中实际操作一遍，相信你很快就能体会到这一软件给自己工作带来的便利性。
