方程式也能编程？据说只有10%的工程师才会这操作！

今天给大家分享一种不需要使用宏或者二开插件，只利用属性和方程式实现图 和名称的自动分离的方法。SOLIDWORKS的属性和方程式界面支持使用VB语言写简单的语句，利用这种特性可以实现一些简单的属性提取。

今天给大家分享一种不需要使用宏或者二开插件，只利用属性和方程式实现图 和名称的自动分离的方法。

SOLIDWORKS的属性和方程式界面支持使用VB语言写简单的语句，利用这种特性可以实现一些简单的属性提取。

下面以实例的方式与大家分享具体的操作方法：

名称规则：SOLIDWORKS2022 图 分离测试
目标：
①提取“SOLIDWORKS2022”到图 属性中；

②提取“图 分离测试”到图 属性中。

操作步骤如下：

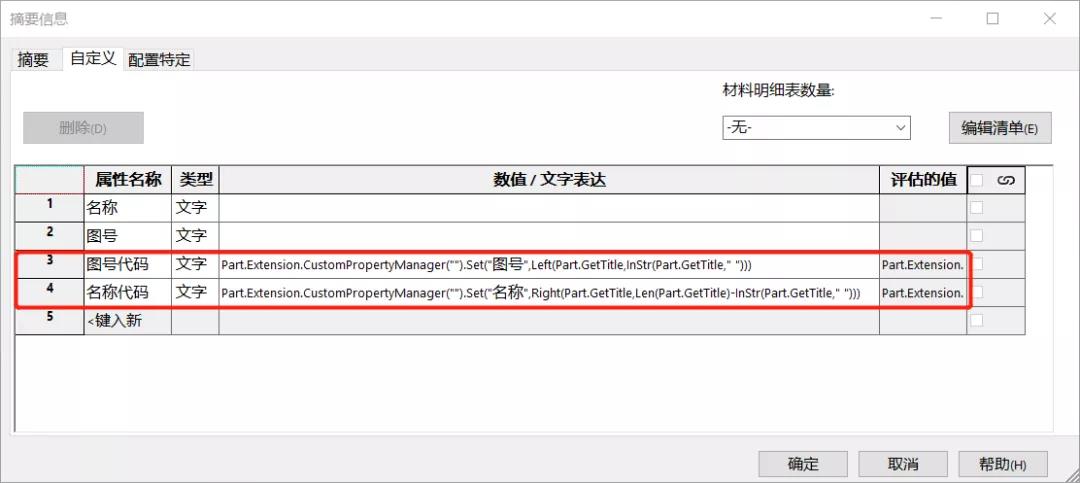

Step 1     新建零件，将零件进行命名为SOLIDWORKS2022，在属性中填写以下四个属性，填写后点击确定。

其中两个代码为：

图 代码：Part.Extension.CustomPropertyManager(“”).Set(“图 ”,Left(Part.GetTitle,InStr(Part.GetTitle,” “)))
名称代码：Part.Extension.CustomPropertyManager(“”).Set(“名称”,Right(Part.GetTitle,Len(Part.GetTitle)-InStr(Part.GetTitle,” “)))

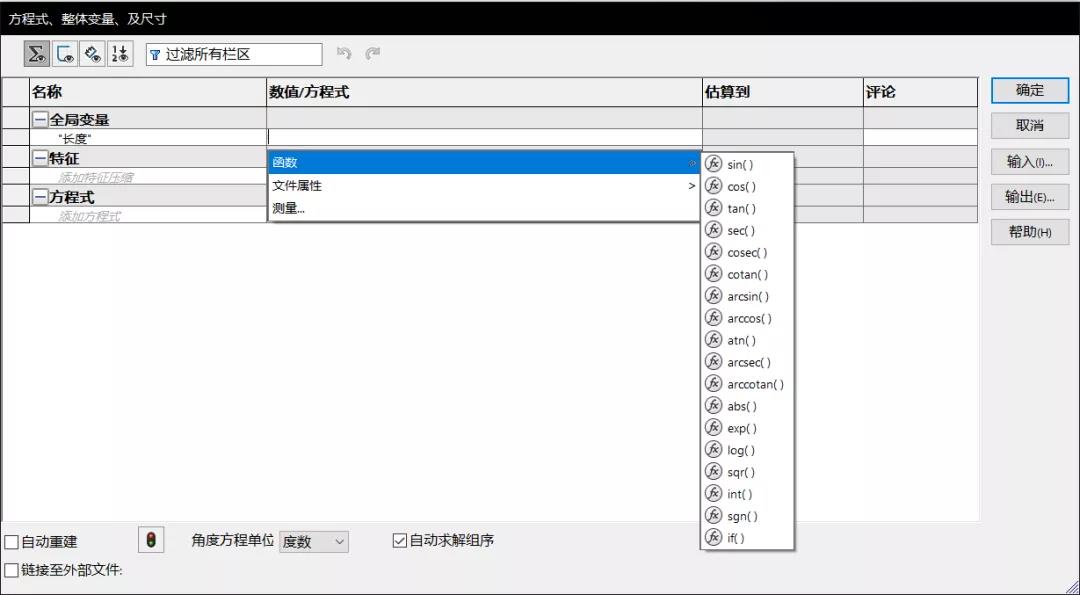

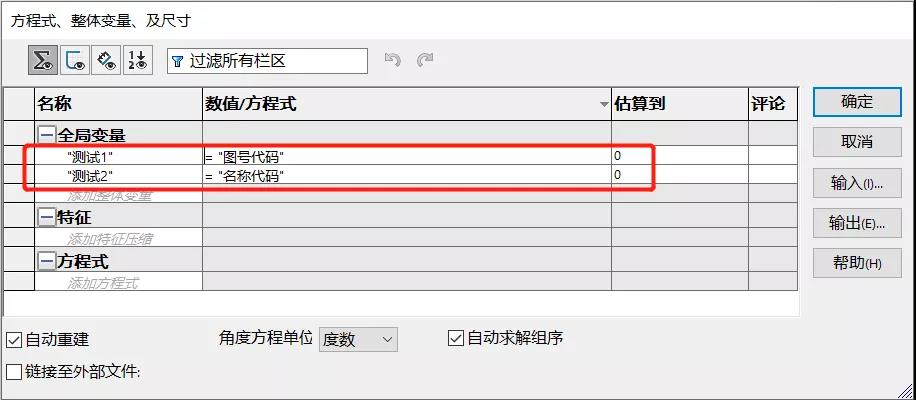

Step 2 在方程式中添加两个全局变量，进行代码的运算，当估算到值为0时，代表前面写的语句没有语法错误，填写后点击确定。

Step 3   重建，查看属性，此时已经完成了图 和名称的分离。

将这两条属性存入模板，使用模板时，只需要输入方程式就可以实现图 和名称的分离了。图 和名称中的空格是固定的格式，改变格式的方法在视频中有讲解到，点击下方视频文件查看详细操作。
