使用电线时，在您深入编 之前，请先问自己以下问题：
如何生成属于自己的线 /span>
连接的电线，它们都具有相同的线 吗/span>
我的每条电线都有唯一的线 吗/span>
我的电汇 码将放在电汇的什么位置/span>
我希望在我的电汇上提供什么信息/span>
上述问题的答案可能会影响软件如何适用于您的电线和设计。接下来让我们看一下数据以及它如何应用于您的电线。
了解电线

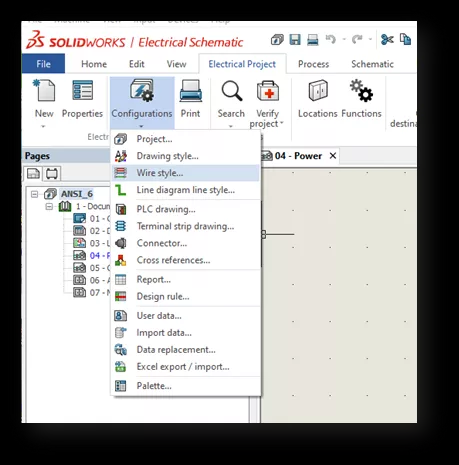

在SOLIDWORKS Electrical Schematic中，电线仅位于项目内部，但不包含您创建的所有线样式的库。打开项目后，这些电线位于“电气项目”>“配置”>“电线样式”选项卡和下拉菜单下。

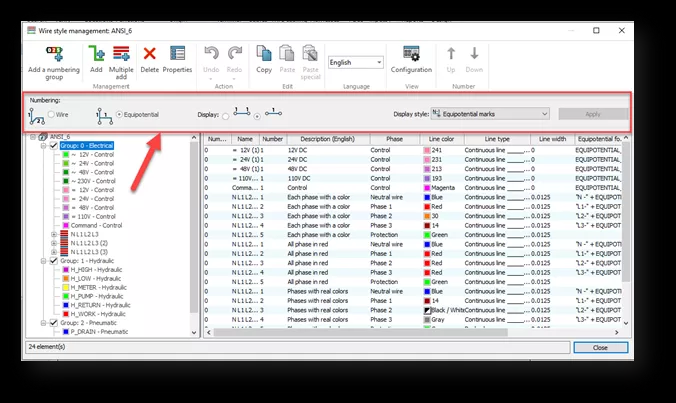

在项目中查看导线样式时，可能会忽略对导线编 方式的选择，该选项位于对话框的中间。
线标记（又名线 ）
电线标记（也称为电线编 ）是指电线的标识，包括一组数字/字母字符，线标记由公式自动生成或手动输入。
等电位或线（段）编
电线标记是通过选择上方视图中的电线或等电位单选按钮生成的。在考虑您应该使用哪种选择时，需要进一步思考。
线编 选择是指每个线段都被唯一编 ，为了进一步讨论，我将线编 称为线段编 ，以避免混淆。
等电位（等压）编 选择是指所有相互连接的电线都具有相同的电线标记。

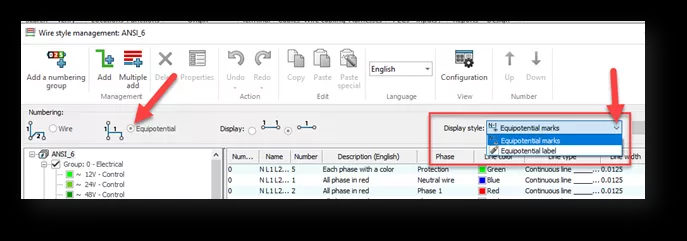

通过使用单选按钮进行选择，您可以任意选择使用的编 类型公式以及标签类型，您可以在可用于显示样式的选择中看到这一点，下拉选择与您的单选按钮选择直接相关。
线（段）无线电选择
等电位无线电选择
线 是通过选择线（段）编 或等电位编 生成的。您只能使用一个选项来生成电线，但不能在同一个项目中同时使用这两种选择。
大多数线束设计师使用导线（段）编 ，而自动化或设备设计师使用等电位编 。

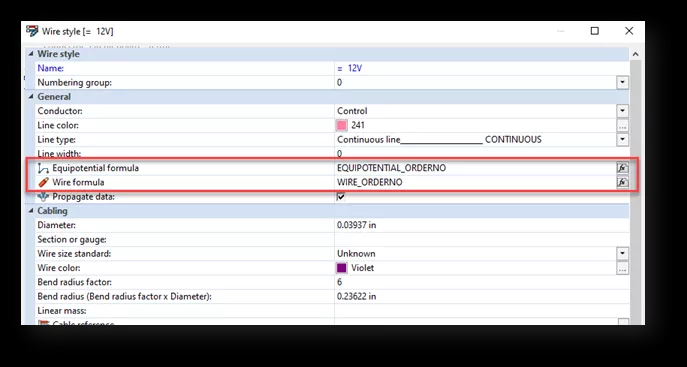

无论选择何种，每种线样式都可以具有用于生成线标记的唯一公式。单选按钮选择将使用相应的公式名称。
将生成导线标记（导线编 ）并将其设置在原理图上，具体取决于选择放置在导线的每一端还是位于导线的中心。
在SOLIDWORKS Electrical 2022之前，导线段编 只能选择在导线末端添加导线标记。
注意：如果您选择以导线为中心-它只会在整个原理图中显示一次。
虽然您的电线标记可能只在页面上显示一次，但在使用等电位编 时，您可以选择电线的任何部分，有一个显示/隐藏线标记的选择。电线标记存在于整条电线及其所有连接处。该电线上的每个弯曲和连接都可以显示电线标记，但会自动隐藏并且需要显示。
电线编
- 线段编 ：没有连接到设备的电线编 将不会被编 。换句话说，如果导线没有在两端终止，则不会生成数字。
- 等电位编 ：对没有连接到设备的电线进行编 。原理图页面上的所有电线都将显示电线标记，无论是否连接。
开放式电线选择
SOLIDWORKS 2021 添加了默认打开的新项目设置。此设置与电线以及从电线上移除符 时它们的反应有关。
设置打开后 – 移除符 后，电线标记将保留，并且电线不会自行关闭。
设置关闭 – 移除符 后，线标记将合并或创建线标记冲突（一根线与两个线标记），它们将自我修复。
详细解释：

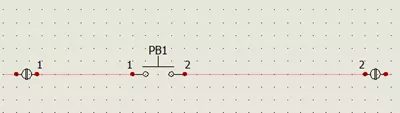

原电路：

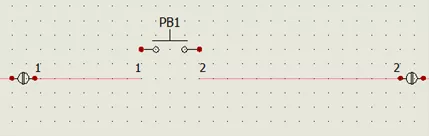

导线段编 和开放式导线设置打开：

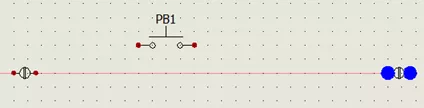

线段编 和开放式线设置关闭：

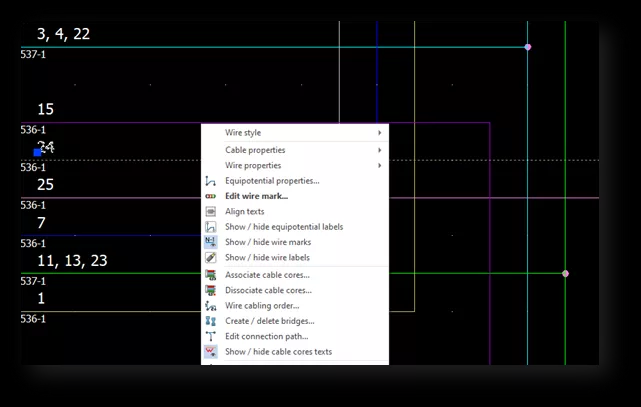

注意蓝点，这些表示需要解决的线标记冲突。要解决冲突，请右键单击电线并选择 Solve Equipotential Conflict。重新编 电线也将消除冲突并消除蓝点。
电线标记和标签

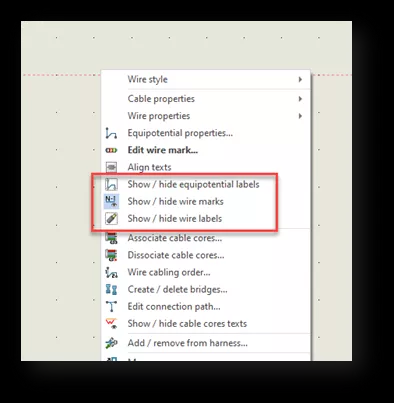

在原理图上绘制导线后，选择导线并右键单击。以下是显示和隐藏标记和标签的可用选项。
请记住，标签的工作方式与标记相同。
您将使用的标签与您为生成线标记所做的编 选择相关。

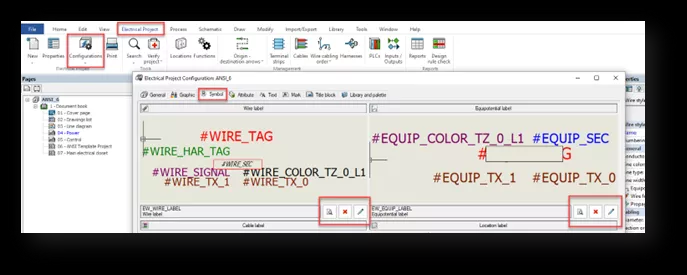

标签只是放置在电线上的符 。它可以具有显示的电线的附加属性，如电线标记、电线颜色、电线规格或截面。这些标签符 可以显示或隐藏在电线的任何部分。
如前所述，单选按钮选择您将应用于项目的编 公式。编 方法决定了可以使用哪种显示样式。
或者
这些设置因为它们是特定项目的，值得您花时间修改您的电气项目模板包含您的更改，这样做将消除在进行其他项目时从你创建的项目模板时再进行相同的修改。
