今天给大家带来solidworks的10个小技巧，大家赶紧get起来吧！

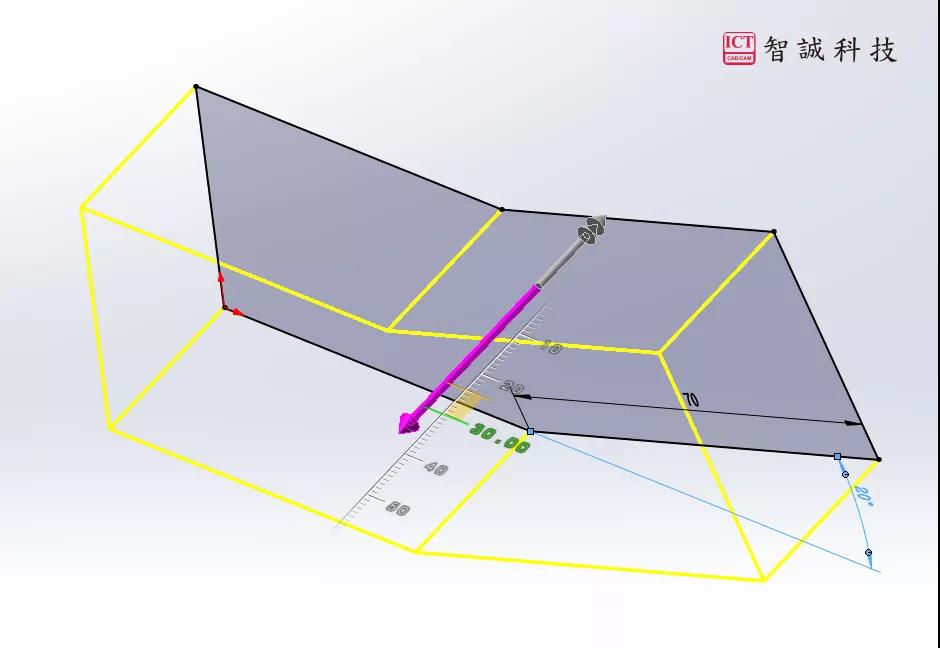

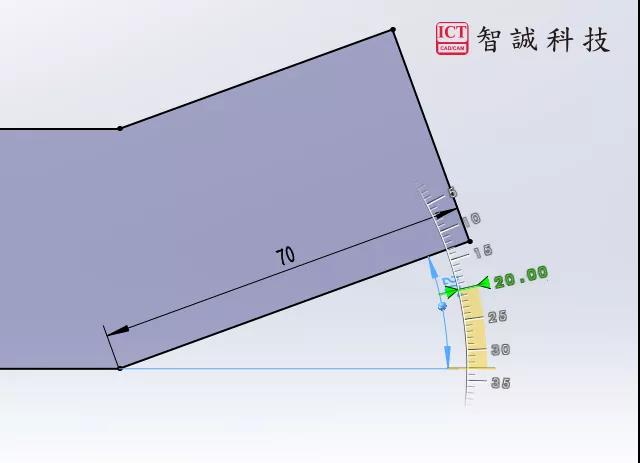

01 Instant 2D/ Instant 3D
作用：
用于修改草图尺寸或者特征尺寸，可通过拖动标尺来动态可视化的修改草图元素及实特征。
操作：
草图- Instant 2D/特征-拉伸凸台-Instant 3D
02 零件与工程图之间的切换
操作：
零件文件处于打开的情况下，用户可以按住{Ctrl+Tab}件，在工程图文件窗口和零件窗口之间切换。
03 工程图内移动或复制尺寸
操作：
按住{Shift}键拖动尺寸，可以移动尺寸到另一个视图；按住{Ctrl}键拖动尺寸，可以将尺寸复制到另一个视图。

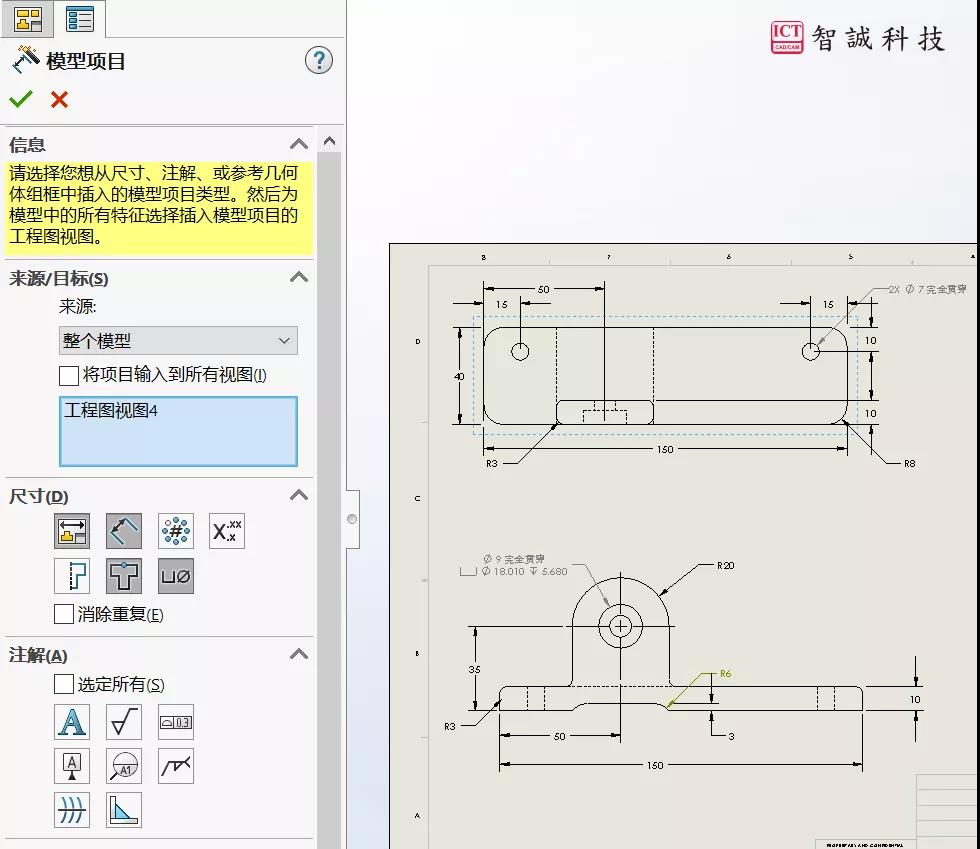

04 工程图中关联模型尺寸自动生成标注尺寸
命令：
注解-[模型项目]
操作：
快速标注工程图的尺寸，[模型项目] 命令插入尺寸的位置取决于模型创建时标注草图尺寸放置的位置。

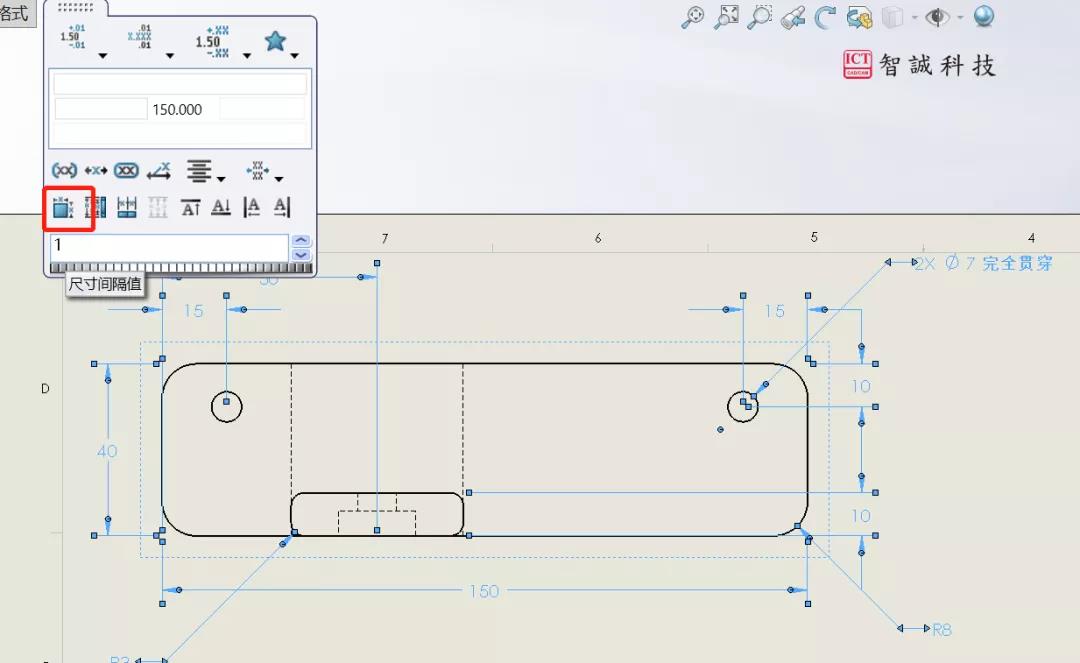

05 工程图中快速对齐尺寸
操作：
框选视图中的所有尺寸后，左上方或者右上方会自动弹出【尺寸调色板】，在单击【自动排列尺寸】来调整间距并对齐尺寸。

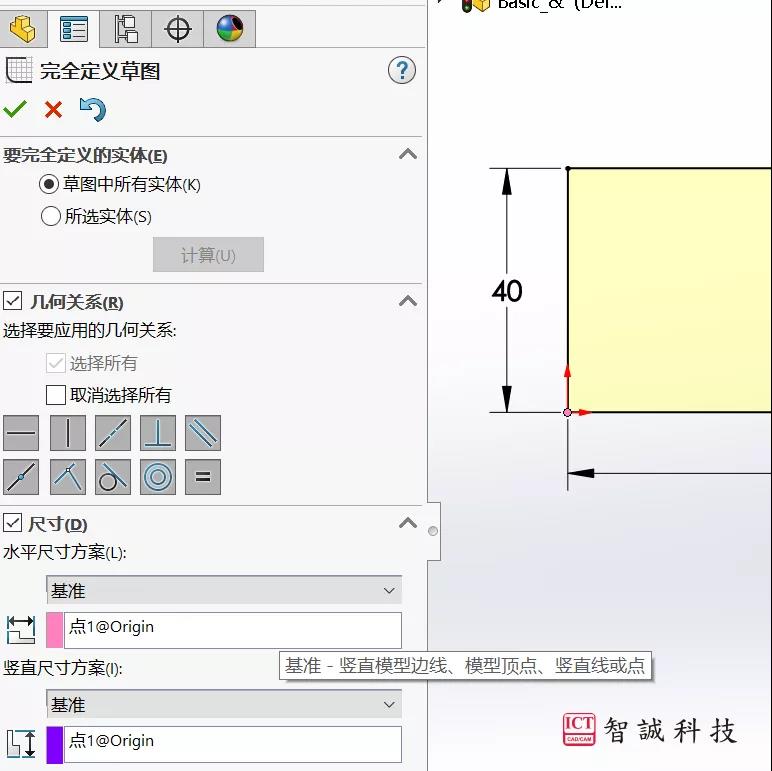

06 草图状态下快速给点添加定位尺寸
操作：
草图状态下，鼠标右键，单击【完全定义草图】，设置基准点再点击“计算”
07 模型树的折叠与展开
操作：
快捷键【Ctrl+T】
作用：
在修改特征 错文件时，需要频繁选择特征下的草图

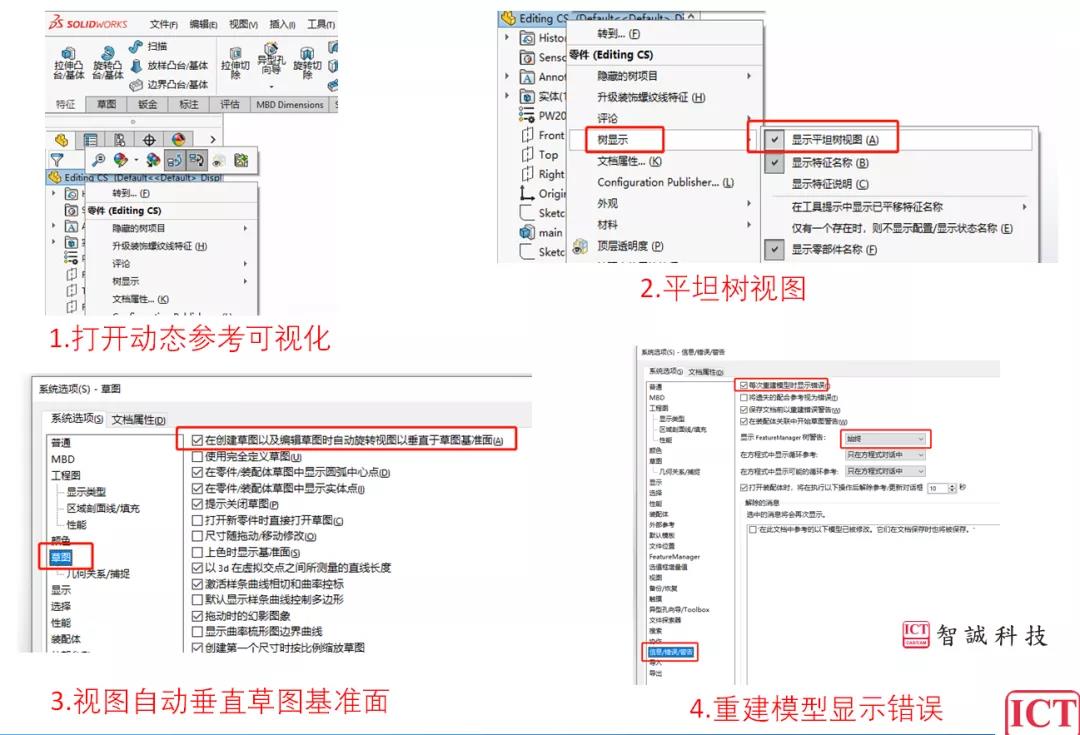

08 修改 错零件文件的预设置
09 绘制的草图无法生成特征
命令：
【工具】-【草图绘制工具】-【检查草图合法性】
作用：
用与检查丢失的或不恰当的草图元素。

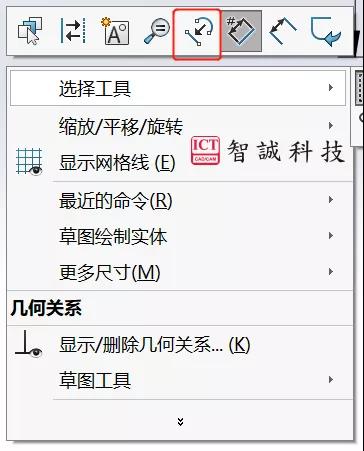

10 草图元素替换
命令：
【工具】-【草图工具】 -【替换】/草图状态鼠标右键
操作：
使用其它实体替换草图实体时，新实体将保留为原始实体定义的尺寸和关系。

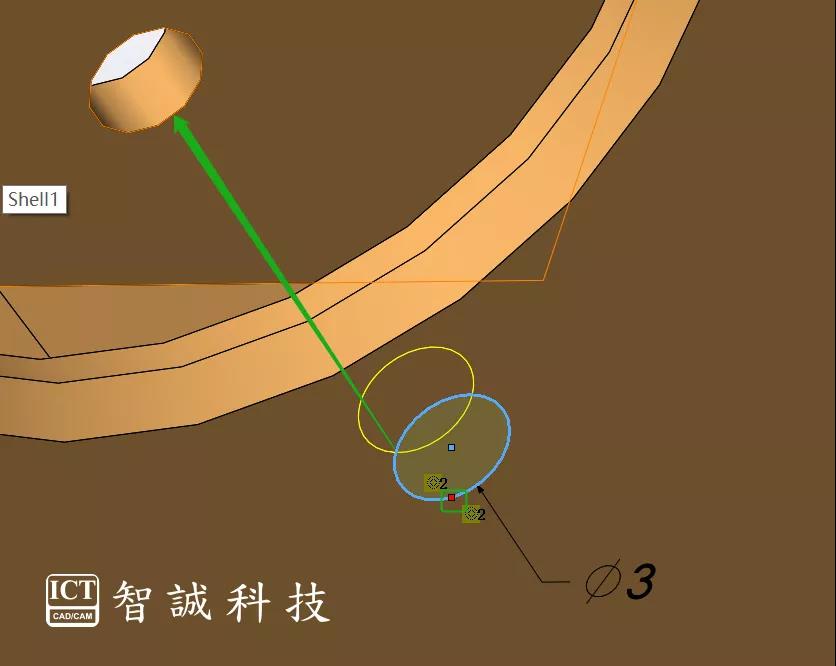

11 草图状态下悬空的圆 如何重新关联回同圆心约束
操作：
单击圆边（出现红点），拖动红点至参考圆弧处松开
12 局部放大观察模型细节或草图细节
操作：
快捷键G (放大镜功能)

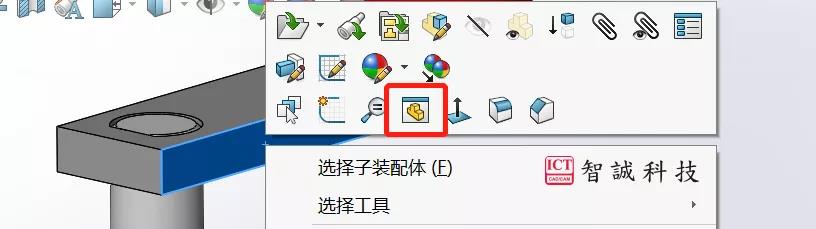

13 使用零部件预览窗口
命令：
【工具】-【零部件】 -【预览窗口】
操作：
装配体文件中，右键单击零部件，然后选择【零部件预览窗口】
作用：
多窗口显示零部件，方便零件之间添加装配关系。
