SOLIDWORKS 2021版新增功能： 详图模式和绘图性能

在处理大型装配图时，视图操作对于良好的用户体验至关重要。在SOLIDWORKS 2020中实施的 “增强图形性能 “选项，通过将图形负担转移到显卡上来发挥高端显卡的优势，在SOLIDWORKS 2021中已经扩展到绘图环境中。

绘图环境的改进一直是最受SOLIDWORKS用户欢迎的增强功能之一，SOLIDWORKS 2021也不例外。

绘图性能
在处理大型装配图时，视图操作对于良好的用户体验至关重要。多年来，SOLIDWORKS一直在稳步优化用户对视图的操作能力。
在SOLIDWORKS 2020中实施的 “增强图形性能 “选项，通过将图形负担转移到显卡上来发挥高端显卡的优势，在SOLIDWORKS 2021中已经扩展到绘图环境中。

多年来，SOLIDWORKS开发团队对性能的要求越来越高。这一点在SOLIDWORKS 2021中的增强图形性能选项与现代OpenGL 4.5显卡的搭配上体现得淋漓尽致。

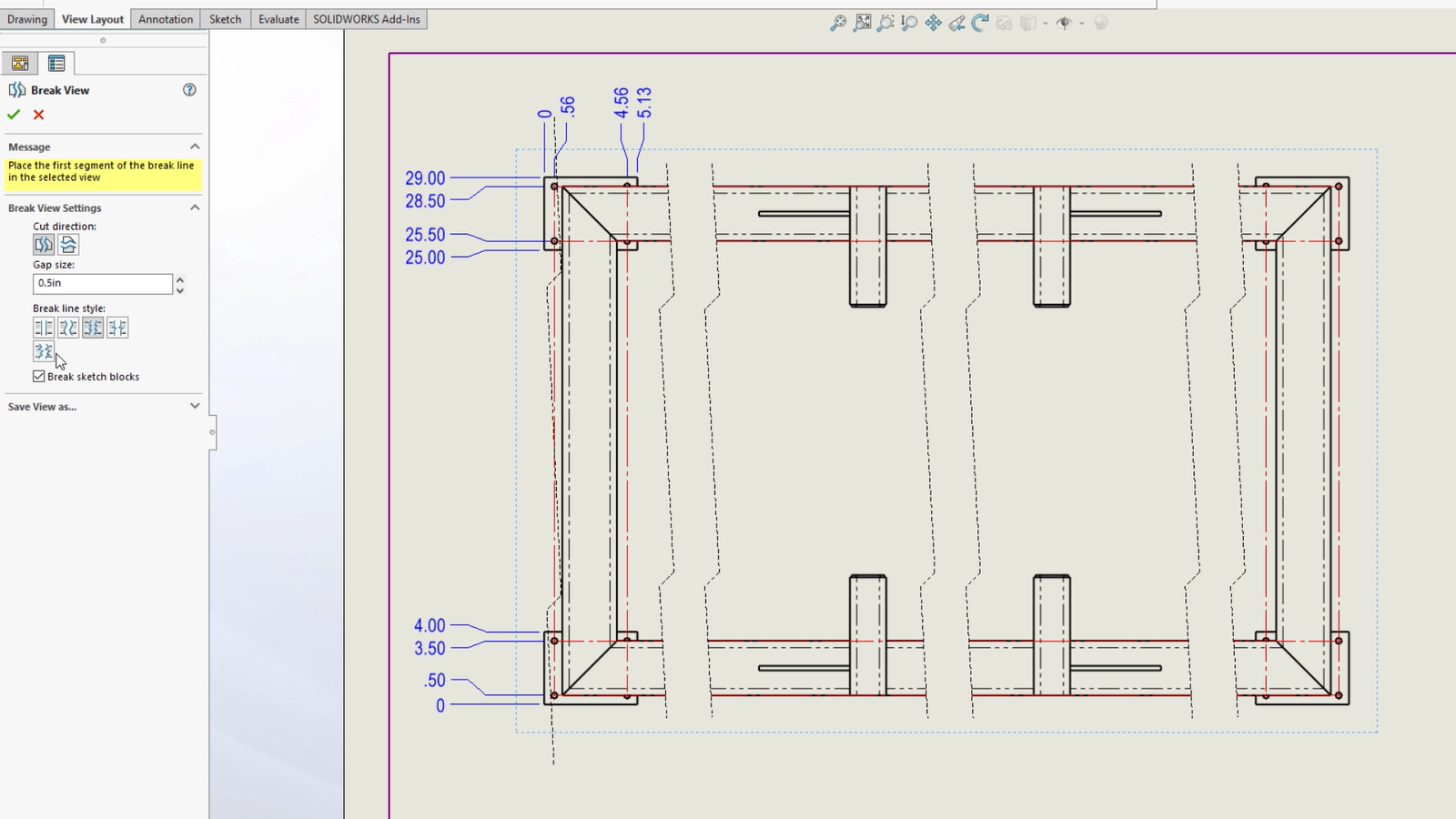

此外，图纸的 “细节模式 “已得到增强，支持创建 “细节”、”断线 “和 “裁剪 “视图。所有的折线样式以及折线之间的间隙都是可用的。

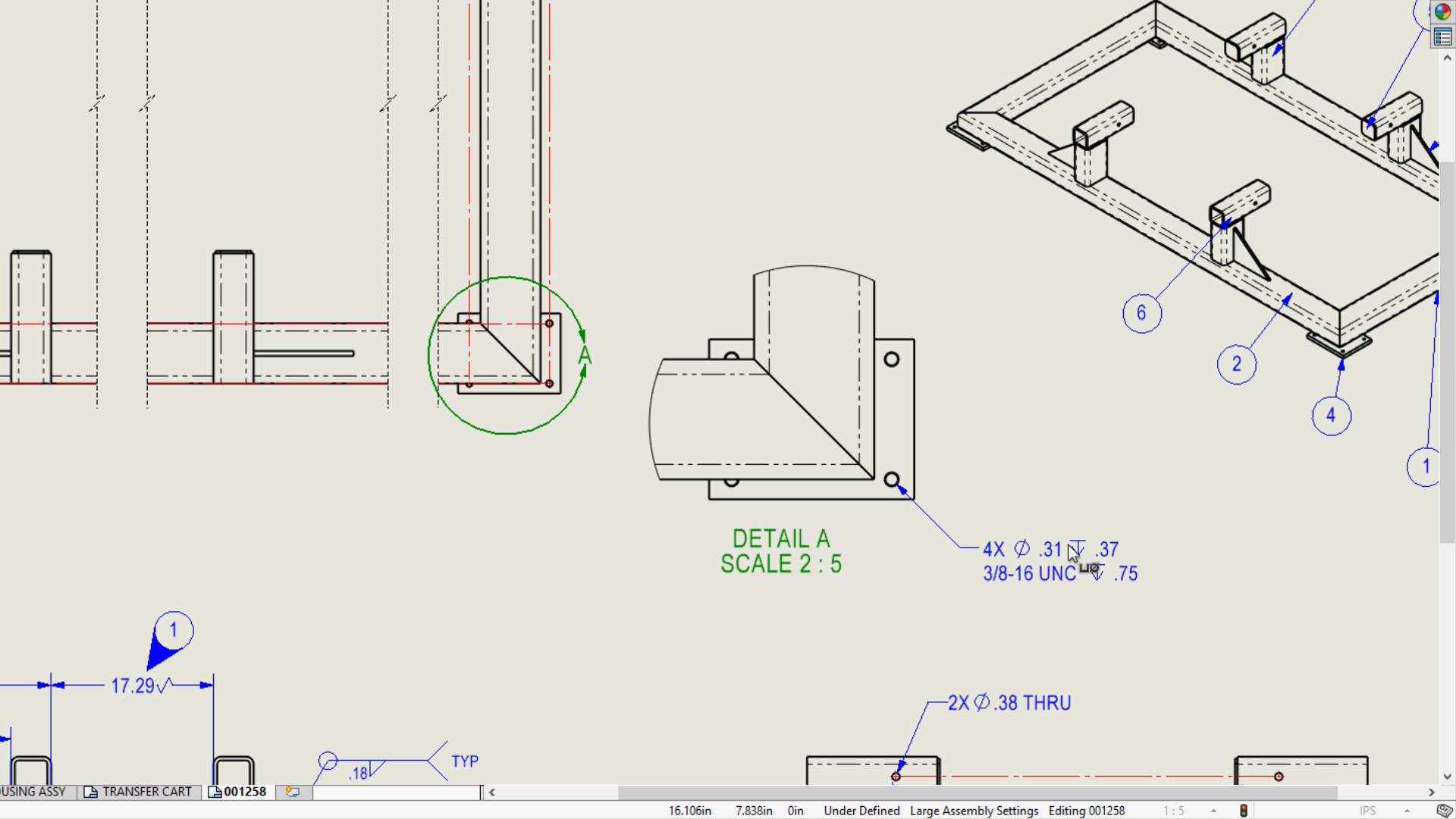

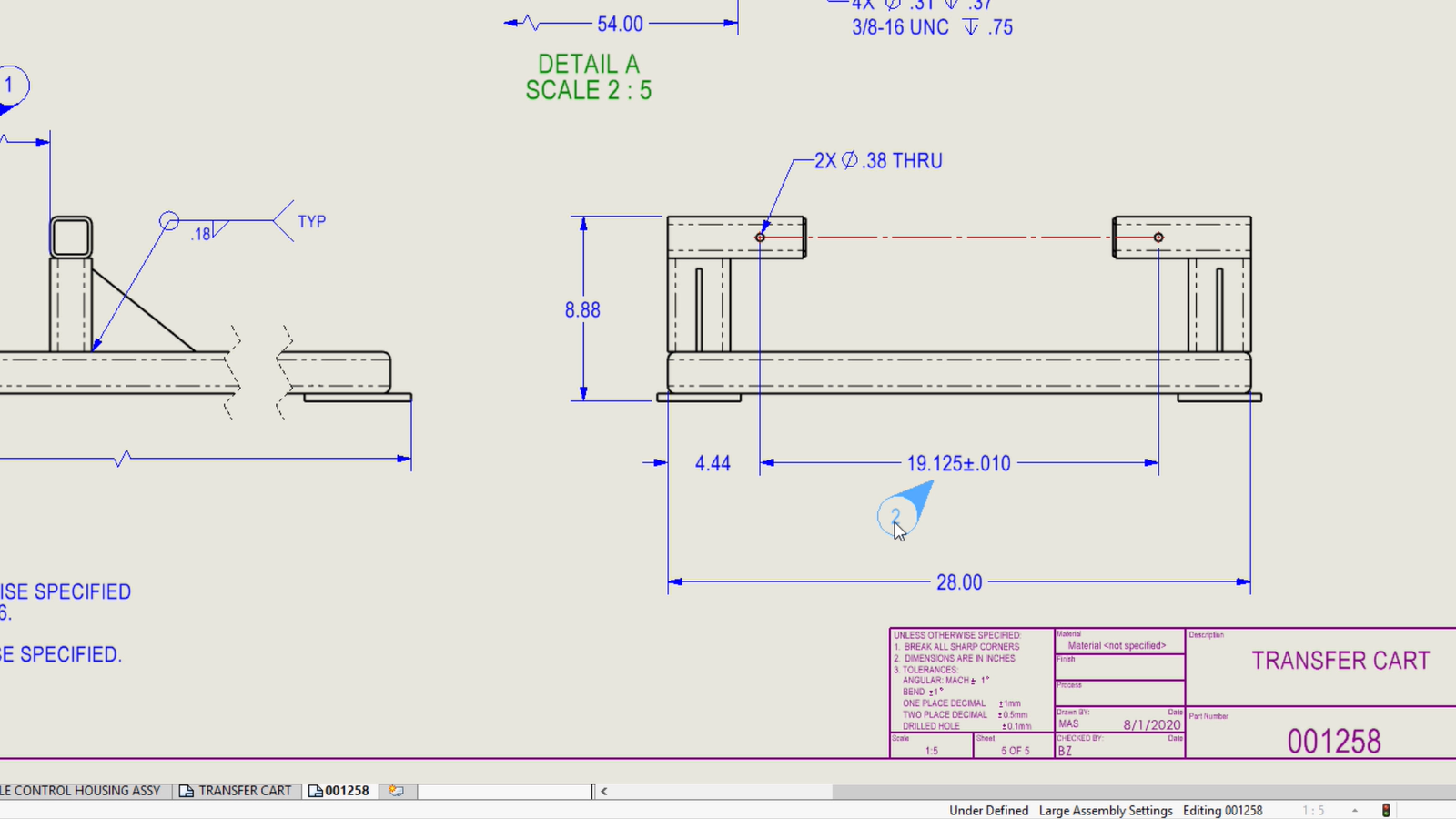

在详细绘制图纸时，通常要定义孔信息。现在详图模式支持孔的呼出。并在必要时应用缩短的尺寸。

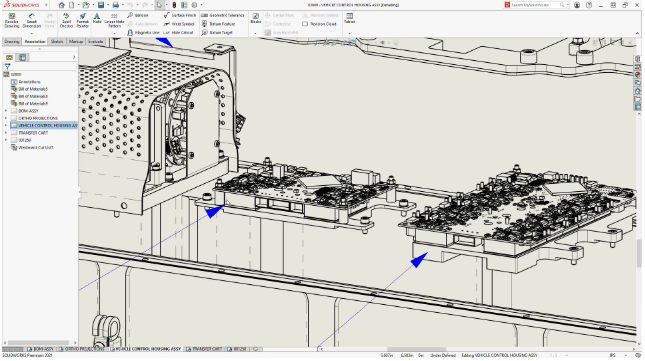

VDA气球在德国汽车工业中经常使用，是许多欧洲客户的要求。现在有一种新的领导型气球和注解，允许用户按照VDA要求标记检测点。位置和旋转很容易操作，这些VDA气球可以直接由SOLIDWORKS Inspection使用。

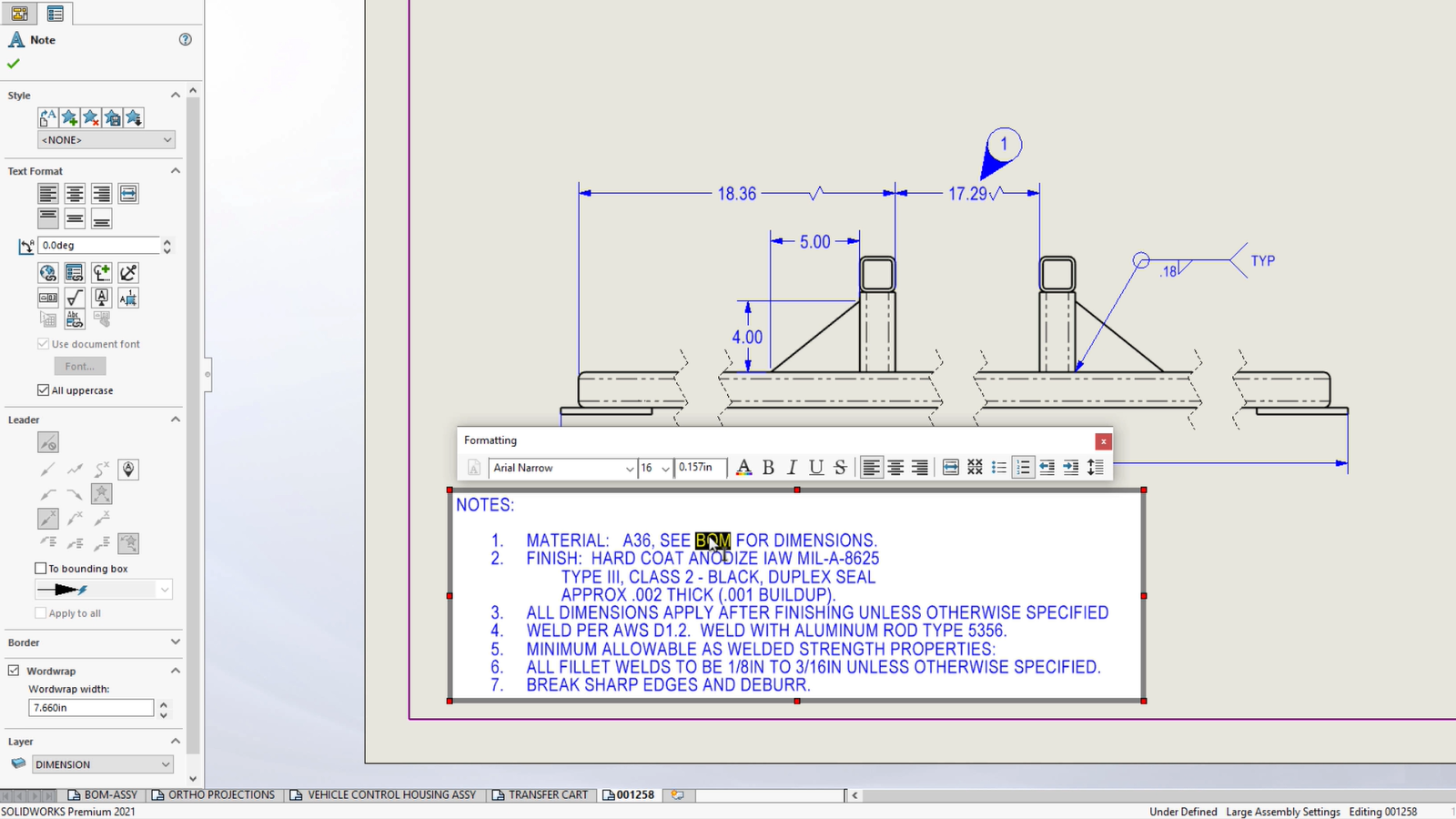

在图纸上使用草图几何体时，通常会像在草图环境中一样添加关系。以前，这些关系在属性管理器中，但现在在SOLIDWORKS 2021中，”草图关系 “弹出式工具栏可用，允许您以最少的鼠标移动来应用草图关系。
