如何在SOLIDWORKS中使用虚拟组件复制一个零件？

有些时候，当您在处理一个装配体时，决定需要修改其中的一个零件；但是，您并不想修改原件，而是专门为该装配体制作一个要修改的副本。处理这种情况的常见方法是在一个单独的窗口中打开相关零件，然而，我们还发现另一种解决方案是通过虚拟零件更可取。

有些时候，当您在处理一个装配体时，决定需要修改其中的一个零件；但是，您并不想修改原件，而是专门为该装配体制作一个要修改的副本。

处理这种情况的常见方法是在一个单独的窗口中打开相关零件，并在装配体仍然打开的情况下对该零件使用 “另存为 “命令。这样做的效果还不错。然而，我们还发现另一种解决方案是通过虚拟零件更可取。

装配窗口 – 创建一个虚拟零件

将零件复制为虚拟零件，然后当你准备好时，将虚拟零件保存出来作为一个单独的零件文件。这些都可以在装配窗口中完成。下面是这样做的。

第一步

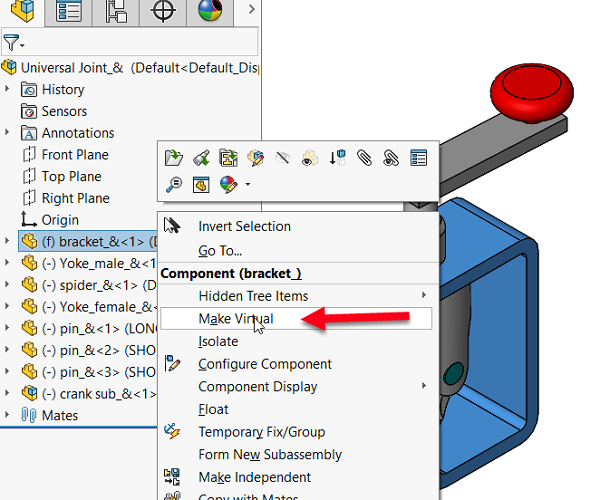

首先，单击您要制作虚拟副本的部分，然后选择制作虚拟。

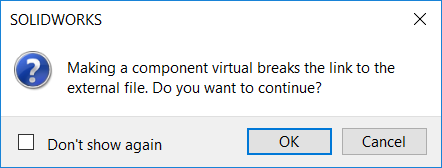

请注意，你会得到一个对话框，告诉你这将破坏外部文件的链接。这是很好的，也是我们在这里的目的：我们要在装配体中制作一个与磁盘上的原始零件分开的零件副本。

第二步

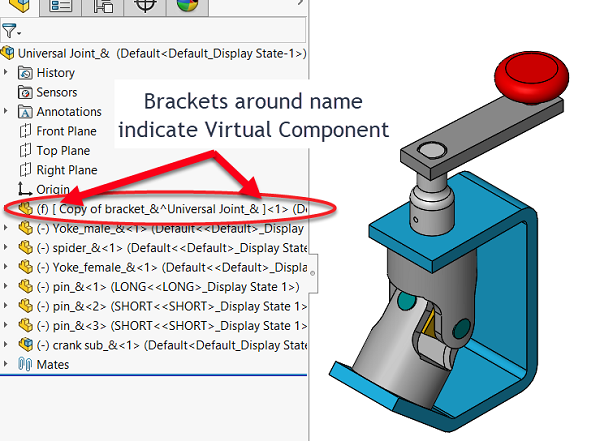

一旦零件被复制并成为虚拟的，您将看到在FeatureManager中组件名称周围出现了括 。这意味着零件的全部–它的所有特征–都复制到了装配体中。这个副本现在与磁盘上的原始零件是分开的。

记录部分

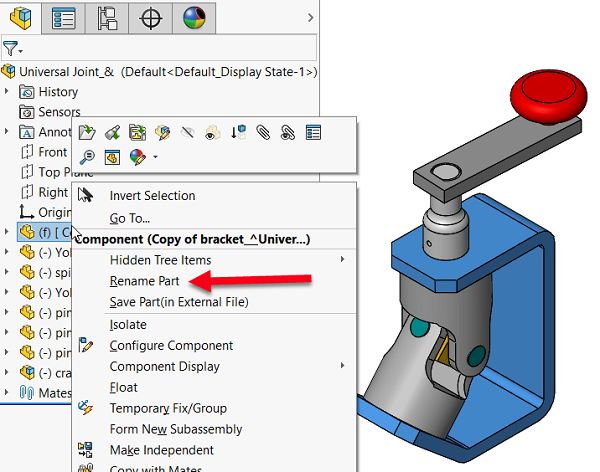

您可能还希望重新命名该部件。请右键单击该部件并选择重命名部件。

外部储蓄

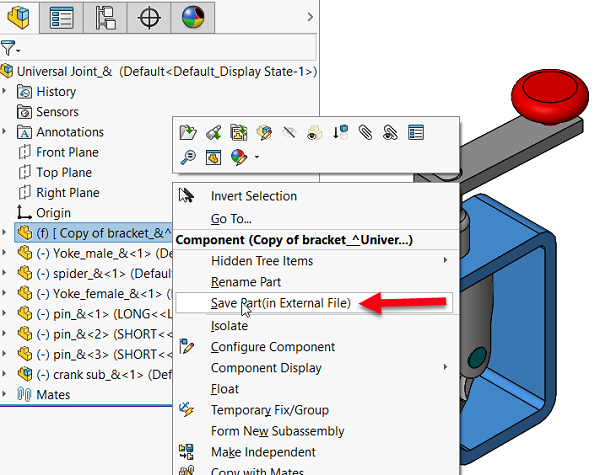

准备好后，虚拟零件可以保存在装配体的外部。右键单击零件并选择保存零件（在外部文件中）。

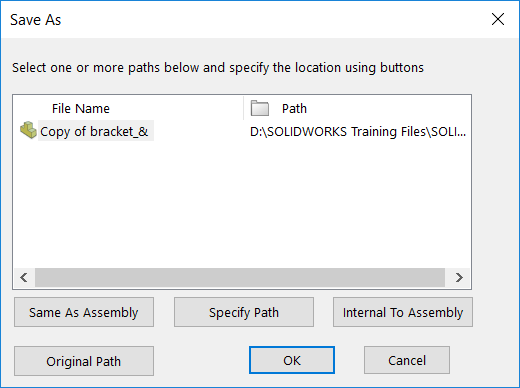

当该命令的 “另存为 “框出现时，你又有机会重新命名该零件。如果你愿意，你也可以改变文件位置。

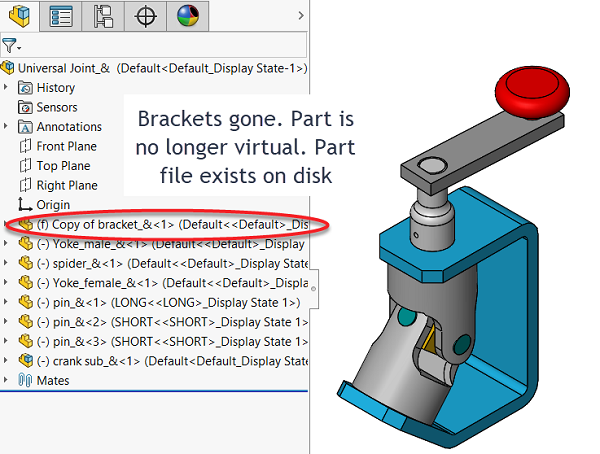

现在该零件是一个 “常规零件”，在磁盘上有自己的零件文件，并且装配体引用了该零件文件。注意零件名称周围的括 已经消失了。

您可以看到这有多容易：我们制作了一个零件的副本，针对特定的装配体修改了副本，然后将新的零件文件保存到磁盘上，所有这些都不需要离开装配体窗口。试一试吧！
