SOLIDWORKS 2022 新增功能揭秘！从设计到制造

一、装配体性能和工作流程

• 利用这些功能的改进性能，节省打开、关闭和保存装配体的时间。
• 使用大型设计审阅模式更快地打开子装配体。在大型设计审阅模式下从装配体中，以大型设计审阅模式或还原模式打开子装配体。

优势：通过扩展的工作流程和改进的性能，更快地处理大型装配体。

二、详图模式的用途增加

• 访问所有工程图的详图模式，无论您使用哪个SOLIDWORKS版本保存，或者是否以详图模式保存。
• 在大型设计审阅模式下直接从装配体以详图模式打开工程图。

优势：节省打开SOLIDWORKS 工程图和出详图的时间。

三、更高效的几何尺寸和公差

• 在用户界面引导下，直接在图形区域中工作，逐个单元格构建特征控制框。
• 根据ISO 1101:2017以及IS0 2692、IS0 5458、ISO 5459和ISO 8015的关联标准，创建公差方框。

优势：在设计公差时更快、更直观地工作。

四、SOLIDWORKS PDM中的eDrawings Viewer 增强功能

• 从MicrosoftR文件资源管理器中访问所有eDrawings R特征。
• 使用新的”载荷预览”按钮从位图图象切换到eDrawings3D模型。
• 使用标记图标来指示注解是否可用于此文件。


优势：使用混合建模节省处理 格几何图形的时间。

五、基于混合曲率的 格现在为默认 格

• 使用增强的基于混合曲率的 格成功 格化之前无法 格化的几何体。
• 在全局范围之外的几何体上指定 格控制，以减少 格大小并缩短求解时间。

优势：利用更稳健、更高效的 格节约时间。

六、理顺了塑料仿真工作流程

• 获取多达四个合适注塑位置的建议，以及预览零件的充填方式。
• 利用新的Plastics Manager和Plastics Material数据更新理顺您的塑料仿真工作流程。

优势：第一次仿真就能获得最佳仿真结果,并利用理顺的工作流程节省时间.

七、改进了基于DWG的设计和交流

• 创建可自定义块以展示一个块的多个配置，从而简化交流。
• 利用结构系统改进更快、更轻松地创建焊件。
• 利用”修改配置”对话框中未提供但配置表提供的附加功能，获得设计灵活性。


优势：从AutoCAD轻松过渡到DraftSightR，并提高用户工作效率。

八、改进了电气设计和文档

• 创建更详细、更直观的 告和更准确的电气缆束文档，以加快制造速度。
• 提高大型项目的原理图、2D和3D设计创建速度。。加快D电线、电缆和缆束的布线。

优势：从AutoCAD轻松过渡到DraftSightR，并提高用户工作效率。

九、理顺了质量控制流程

• 使用新API实现检查文档创建的完全自动化。
• 将现有SOLIDWORKS工程图、零件和装配体直接引入SOLIDWORKS Inspection。
• 在3DEXPERIENCER平台上安全地管理和协作处理您的检查项目。


优势：通过自动化、SOLIDWORKS数据访问和改进的协作来提高产品质量。

十、协同和数据共享改进

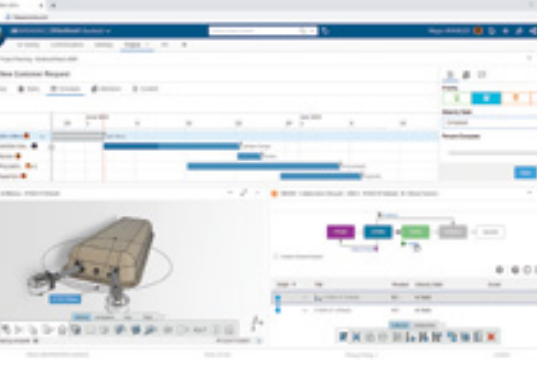

• 通过将SOLIDWORKS 3D CAD连接到云端3DEXPERIENCER平台，您可以轻松管理和共享所有数据并与他人协作，从而加快创新和决策过程。
• 使用3DEXPERIENCE SOLIDWORKS，从SOLIDWORKS中的多个位置访问您常用的3DEXPERIENCE命令，包括文件菜单、命令管理器和上下文菜单，并且支持所有3DEXPERIENCE操作。

优势：利用3DEXPERIENCEworks产品组合的强大功能和广度，提升您的竞争优势。
