Ansys Fluent新功能-基于Turbo Workflow旋转机械仿真设定

压缩机在航空航天和涡轮机械工业中较为常见，在设计压缩机的过程中，预测各部件的流场尤为重要。Fluent在2022R1版本中更新了Turbo Workflow工作流程，本案例通过Fluent2022R2版本Turbo Workflow流程设置压缩机流动模拟进行计算，以评估压缩机的性能。

Turbo Workflow可以在Ansys Fluent中轻松设置涡轮机械分析，设置过程可简单分为以下几步：对涡轮机械特征进行描述，导入 格，定义与涡轮相关的映射和物理条件，最后创建涡轮特定的拓扑和 告。

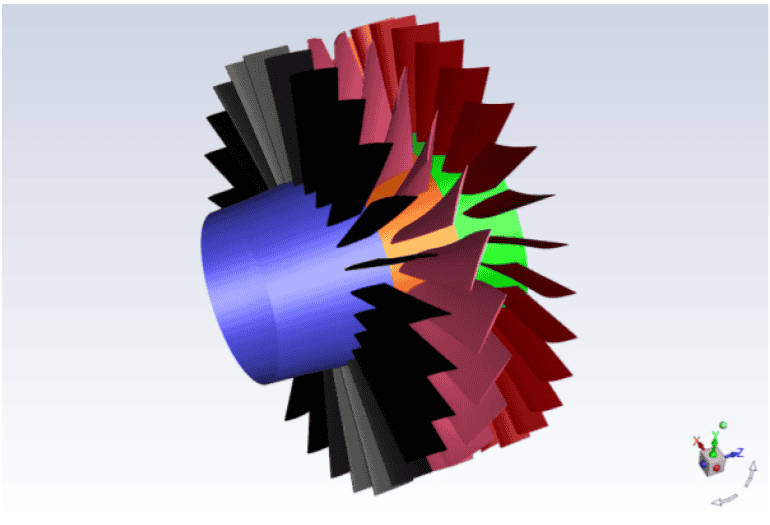

问题描述：压缩机几何如下图所示，由进口导叶、转子和定子组成。进口导叶有26个叶片，转子有23个叶片，转速为17100rpm，定子有30个通道，进气道总压为60000 Pa，出口静压呈径向均衡分布，沿轮毂出口静压为60500 Pa。
