CAD如何设置孤岛填充？

CAD设置孤岛填充

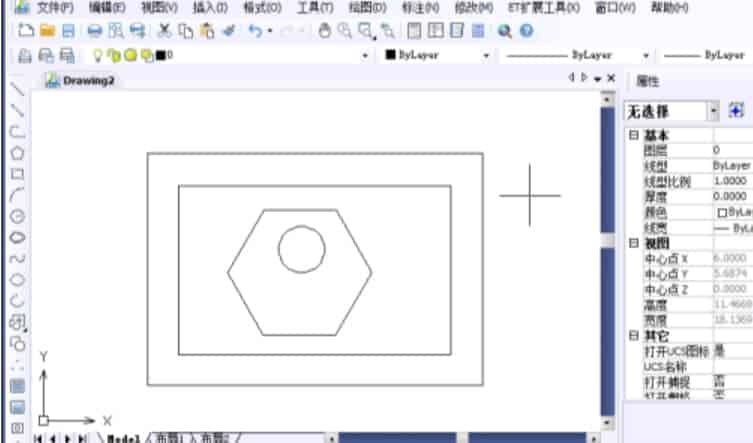

图案填充区域内的封闭区被称为孤岛。在填充区域内有如文字、公示以及孤立的封闭图形等特殊对象时，可以利用孤岛对象断开填充，避免在填充图案时覆盖一些重要的文本注释或标记。

用户可以通过单击【绘图】面板中的【渐变色】工具按钮，系统便自动弹出【图案填充创建】选项卡，在【选项】下来列表中选择【孤岛检测】有【普通孤岛检测】、【外部孤岛检测】和【忽略孤岛检测】这三种填充样式进行孤岛填充。

-普通：【普通孤岛检测】是默认的填充样式，这种样式将从外部边界向内填充。如果填充过程中遇到内部边界，填充将关闭，直至遇到另一个边界为止。

-外部：【外部孤岛检测】也是从外部边界向内填充，并在下一个边界处停止。

-忽略：【忽略孤岛检测】将忽略内部边界，填充整个闭合区域。
