CAD布局如何转模型空间

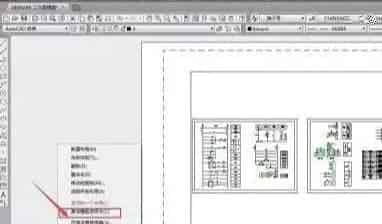

CAD已经绘制和设置好的布局图，比如尺寸等，可能最后出图需要转换到模型里面，下面就介绍一下转换办法。

1.在布局空间里双击图形，然后点击图层下拉单，可以看到几个图标，分别是控制图层开关，控制图层锁定，控制图层在布局里的开关（需要注意的是最后这个开关会影响到布局里面图层的显示，而前面两个会影响到模型和布局空间）。

2.在布局空间里输入“PS”命令，切换到布局的图形外部，这时画的东西只在布局里显示，不会显示在模型里。

3.在布局空间里根据 需要绘制图框图名，及不同分析图的流线和标注等。

上面就是布局转换模型空间一些设置和操作。
