为什么CAD图块无法分解？

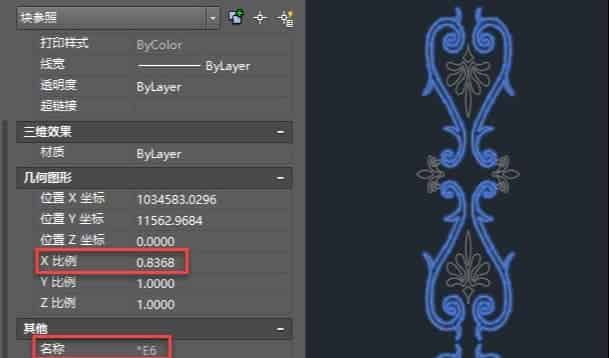

为了验证问题出在面域上，我将面域炸开成线后再重新将图形做成图块，并将X比例设置为0.8，发现图块是可以分解的。然后我简单绘制了一个圆，然后做成面域，再做成图块，将X轴比例设置为0.8，同样无法分解。

看来以前在介绍图块不能分解怎么办时漏掉了一种情况，图块中如果有面域，当不按统一比例缩放时，也就是图块内面域变形后就无法分解了。

是不是只有图块中有面域时如此呢？面域跟其他线性图形有什么区别呢？

面域虽然在绘图菜单和面板里，但跟直线、多段线、圆、椭圆、样条线性图形是不一样的，从名字上看就可以看出它是一个面。我们输入SHADE，回车，就可以明显看出面域跟其他图形的区别。

着色后就可以看出来两者的区别，可以看出面域原来真是一个面。面域其实跟方体、球体等三维实体是一样的，我尝试创建了一个BOX方体，做成图块，将X轴比例改成0.8，同样无法分解。

面域（REGION）有什么用？为什么有时生成面域不成功？

是不是不等比图块内只要有三维模型就无法分解啊，我尝试了一下不同的三维图形，发现只有面域和三维实体（3D SOLID）无法分解，三维 格（MESH）对象做的图块即使非等比缩放时认可分解。

最后总结一下，图块中如果有面域和三维实体，如果各轴向比例不一致就会导致无法分解。

之前因为画图以二维为主，做的三维模型比较简单，也基本不做成图块，因此没有发现这种问题。至于为什么CAD要这么处理，也没法深究，大家知道就好了。

以上技巧使用于AUTOCAD和浩辰CAD等类似的CAD软件。
