二次开发工具集加载异常

适用版本：NX所有版本

很多客户都会基于NX开发一些定制化的工具集，而这些工具集大多是通过在NX安装路径下的“custom_dirs.dat”文件里添加路径（下图1所示），实现在NX菜单界面加载显示，如下图2所示。

图1

图2

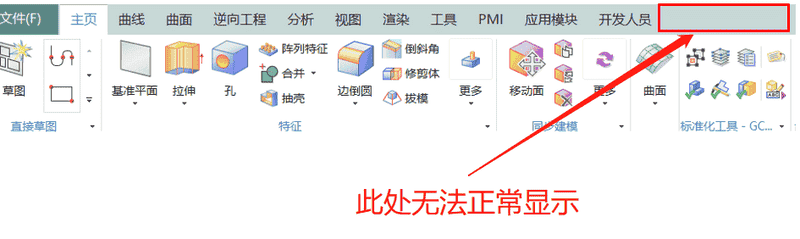

但有些时候，“custom_dirs.dat”文件没有做任何改动，用户的开发工具集就突然在NX菜单界面上不显示了。例如，下图的两个工具集就不显示在界面上了。

图3

通过寻找原因，发现客户安装了其它软件（例如ansys等），安装这些软件时，这些软件与NX端的接口可能会修改NX默认的“custom_dirs.dat”文件路径，因此导致原本的工具集无法正常加载显示。

具体的解决方法如下所示。

（1）检查电脑的环境变量，确认“UGII_CUSTOM_DIRECTORY_FILE”这个变量名是否有，如果有的话，将其变量值改为“custom_dirs.dat”文件的完整路径；

（2）如果没有的话，新建环境变量，具体如下所示。

变量名：UGII_CUSTOM_DIRECTORY_FILE

变量值：C:ProgramFilesSiemensNX 10.0UGIImenuscustom_dirs.dat（custom_dirs.dat文件对应的完整路径，包含文件名），具体见下图所示。

图4

（3）环境变量修改完成之后，重启NX，界面就会正常显示二次开发工具集。

以上方法，希望对大家有所帮助。
