使用 Project Directory 组织 OpticStudio文件

ZEMAX | 使用 Project Directory 组织 OpticStudio文件

在 OpticStudio 和 OpticsViewer 21.3 中引入的 Project Directory 系统可以轻松打包和存储重要的 Zemax 文件，以便可以在逐个项目的基础上轻松访问和操作它们。Project Directory 有助于防止覆盖存储在由多个 OpticStudio 设计文件访问的公共文件中的数据。

传统文件组织的问题

OpticStudio 或 OpticsViewer 系统的完整表示不仅依赖于存储在 ZOS（或较旧的ZMX）镜头文件中的数据，还依赖于许多其他支持文件类型。其中包含支持数据，例如光学材料信息、涂层处方和 CAD 文件。

每个 OpticStudio 系统将使用不同的底层文件，但在给定系统中使用的文件的完整列表可在“Files Used”部分的“Analyze…Reports..Prescription Data”下访问。

使用 Project Directory 文件组织系统

为避免出现上一节中描述的问题，建议您在 Project Directory 系统中组织文件。这允许轻松打包和存储与给定系统关联的所有文件，以便可以在逐个项目的基础上轻松访问和操作这些文件。将系统保存到 Project Directory 时，支持文件的项目特定版本将保存到唯一的文件夹中，以防止覆盖存储在公共文件夹中的数据。

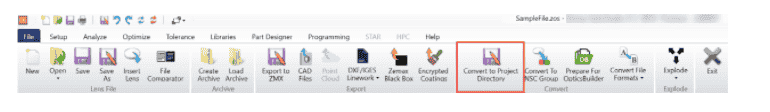

要将系统保存到 Project Directory，请导航到 File…Convert to Project Directory。选择一个现有文件夹或创建一个新文件夹；这将是您的 ZOS（或更旧的ZMX）、ZDA 和支持文件的位置。

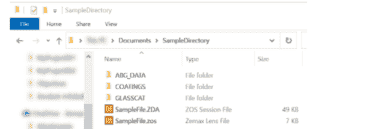

在您指定的 Project Directory 中，该软件将为您的模型中使用的受支持文件类型创建子文件夹和文件。这些可能包括 ABG_DATA、COATINGS 和 GLASSCAT 文件夹。

您的 DocumentsZemax 文件夹将继续存在，并且仍将包含 OpticStudio 或OpticsViewer 安装中包含的所有文件。对于保存为项目目录的文件，如果在该目录中找不到任何所需的文件，软件接下来将在 File…Project Preferences…Folders下指定的文件夹中查找并使用适当的文件夹或文件。

要查看支持的文件类型列表，请参阅产品文档。从 OpticStudio和 OpticsViewer 21.3 开始，包含的文件如下：

接收保存为Project Directories的文件

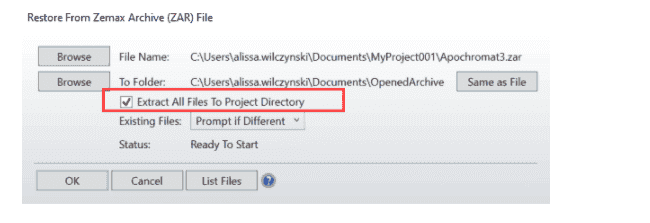

加载存档文件时，您可以选择将文件提取到项目目录。建议您选中此框。这样做将创建与之前概述的文件结构相同的文件结构。

如果您不希望将文件组织为 Project Directory，则可以取消选中此选项。还原存档后，只有您的 ZOS 和 ZDA 文件位于指定的 “To Folder” 中。所有其他支持文件将组织在 DocumentsZemax 文件夹层次结构中，或者在适用的情况下，在项目首选项中指定的文件夹中。
