静力学、动力学、制冷循环、流体机械、机械臂运动学等

Maple – 机械工程师

– 为什么选择 Maple-

展示设计意图：单个Maple文件可以组合实时数学、文字、图像和绘图等。实际上，Maple捕获了分析背后的假设和思考过程，以及计算过程。

高级数值和符 数学引擎：Maple为数值和公式、数据分析、编程提供了实用的高级工具。这些工具既适用于简单的工程问题也适用于复杂的工程问题。

Maple是一个数值和符 计算的完整系统；参数、方程可以在两者之间流畅地流动。这意味着您可以在单个工作流中推导方程并对其进行数值计算。

此外，Maple提供了编程语言和交互式开发环境，可以使用Maple中的任意高级数学工具。

• 代码的开发、调试和验证更快

• 可以使用Maple的高级数学函数

• 更容易阅读和理解

降低单位计算的风险：机械工程师遇到的几乎每一个物理量 — 例如力、温度或速度等都具有单位。 单位被流畅地集成到Maple中，可以用于简单的计算以及求方程数值解、优化和绘图。

在计算中使用单位可以消除引入单位转换出错的风险并且还可以检查方程的物理有效性。

热物理和热化学数据库：Maple软件内置准确的、经过实验验证的针对纯流体、流体混合物和固体的热物理和热化学数据库。工程师使用Maple分析制冷循环、设计热交换器、燃烧和火箭、湿度分析和干燥系统。

机械工程应用示例和用户案例

桁架和框架静力学分析

框架和桁架的分析涉及到将静力平衡的概念应用到系统中。其结果就是描述系统中力的方程式。

理论框架包括诸如静力平衡条件(即一个点处的力和力矩的总和为零)、结点法和截面法等概念。

这些概念产生的方程必须有系统地推导和保持量纲一致。这需要自然的数学符 、丰富的文档、单位计算。特别地，单位是对方程物理有效性的一种检验。

Maple很好地满足了这些要求，提供了“活”的计算文档，其中还包含了图像和文字，以帮助更好地理解。

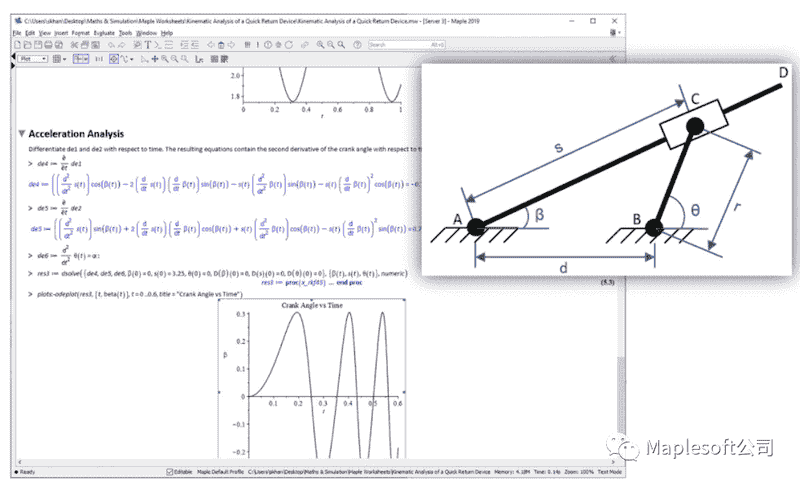

机械设备运动学

Maple是对机械设备进行基于方程的运动学分析的理想环境。

• 您可以使用Maple强大的微分方程求解器或者矩阵计算函数来求解运动学方程。

• 几何方程可以重新排列和符 公式处理。这里，我们对急回装置的几何约束进行微分，得到线性和和角速度方程。

• 设备的运动可以通过图形和动画。

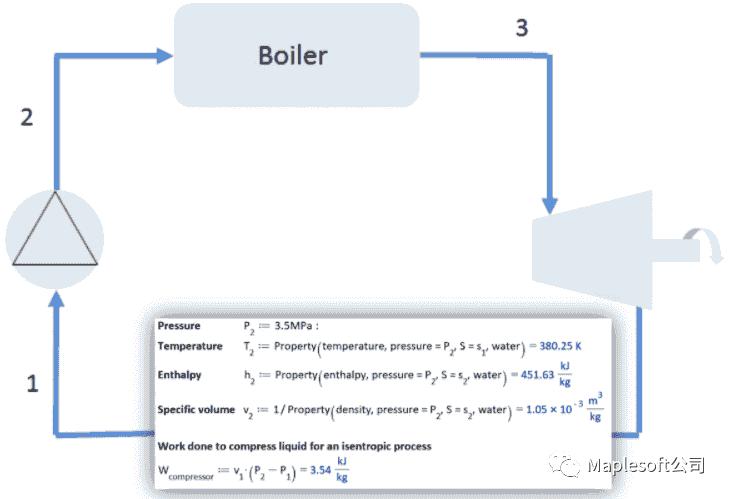

热力循环中的热流

您可以使用Maple计算热力循环（例如蒸汽压缩制冷循环、朗肯循环、布雷顿循环等）相关的热流。您也可以优化系统让性能系数最大化。

一些用户使用Maple建模和分析有机朗肯循环(ORC) – 这些通常用于从工厂废气中回收低度热量。

此外，其他机械工程师也会使用Maple用于蒸汽轮机设计。

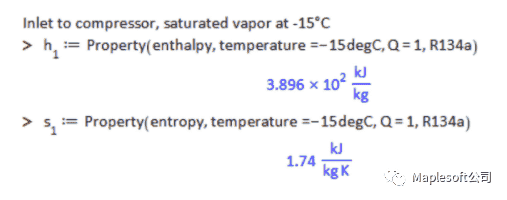

这些应用利用Maple的工具来获得流体的热力学和传输特性。这些工具可识别单位 — 焓、密度和其他特性都有适当的单位。

通过Maple，您不再需要依赖打印的图标或者查询表来获取流体数据。

您可以计算和优化热力循环相关的热流，也可以使用Maple Player与其他人免费分享和部署应用程序。

流体流动计算
