moldex3d Studio是全新整合式的分析平台。透过Ribbon直觉式界面操作，用户可以在一个平台上完成所有模拟工作。清晰的按键设计可以快速完成和修改模型 格，再经过求解器计算，分析结果可直接显示在画面上。
此外，Moldex3D Studio更提升了Color Legend的使用性，采直觉式操作，功能说明如下:
1.色杆可以放在画面左或是右侧
2.双击色杆上下限可以修改数值(类似之前Range panel上的功能)
3.直接在色杆上拉动范围显示
4.鼠标移至色杆上时，会出现一连串的功能按键 (原来在结果页签)

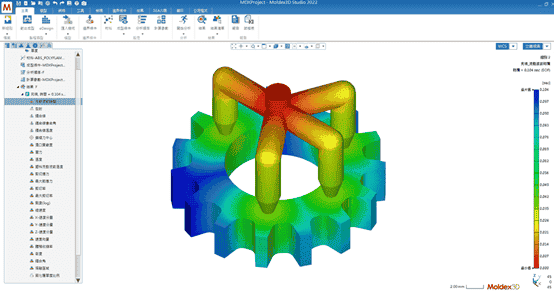

步骤 1：切换到Moldex3D Studio中的结果项，color legend在显示窗口的一侧。
步骤 2：颜色条上限和下限的默认值是当前结果显示的最大值/最小值。以下介绍两种方法可直接在颜色条上调整最大/最小值，以便更好地观察特定用途。
?单击并拖动黑色三角标记以缩小颜色分布 (下限上限)，超出范围结果值的部分将变为空白。
?双击限制值 (下限下限) 进行修改，颜色条和分布将根据新限制进行更新。最大/最小标记 (红色和蓝色) 将保持当前结果的相同值。

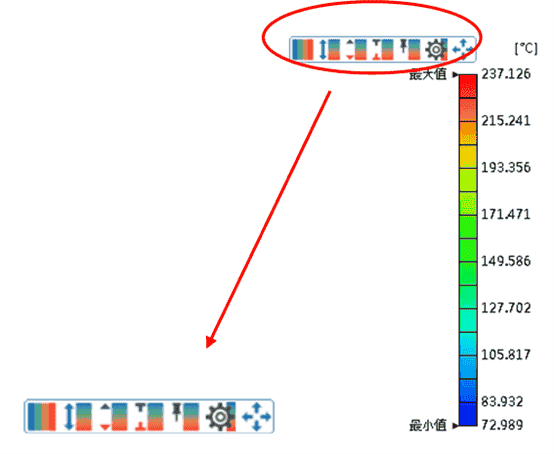

步骤 3：将鼠标移至色杆上时，会出现一连串的功能按键，用户可依据需求使用。
移动：点击
后，颜色条将显示一个虚线框，表示此时它可被移动，利用鼠标左击拖动色杆，就可以将色杆定位至左或是右方 (注意：将Tree收合时，放在左边的色杆也会跟着移动)。
固定显示范围：点击
以固定色杆的范围，否则，范围将根据不同的最大/最小值的时间步径而变化。
重设显示范围：点击
以将所有颜色条选项设置从自定义重置为默认值。
填满超过范围区域：点击
以最大/最小颜色填满超出当前色阶范围之区域。否则，如果禁用此选项，则该区域将不显示颜色。
反转色杆色彩：点击
以反转色阶色彩
色带型分布：点击
以将颜色分布从连续样式切换到带状样式
