【ABViewer 教程】用户界面浮动面板介绍和XML API介绍

ABViewer 教程——用户界面：浮动面板

浮动面板（或浮动调色板）是一个窗口，它始终位于程序中所有已打开文件的顶部，并包含有关打开文件或文件路径的有用信息。浮动面板可以放置在绘图字段中的任何位置。它可以移动和最小化，并可以在一个窗口中合并，在那里它们可以显示为标签。

借助鼠标移动面板：将光标放在面板标题上并按住鼠标左键将面板移动到您想要看到的位置。要固定面板，请将其移动到其中一个窗口边缘。面板位置区域将标记为蓝色。之后释放鼠标按钮。

要快速管理面板，你可以使用预设，可从任何面板的上下文菜单中获得。你可以通过右键单击面板标题上的鼠标来调用上下文菜单。

默认面板位置将面板的位置返回到默认面板。

选项卡面板位置将面板属性，资源管理器，收藏夹组织在一个窗口中作为选项卡。

停靠的浮动面板可以最小化到标题。为此，请按面板标题右侧的按钮。它将以下列方式查看：

界面包括四个浮动面板：属性，资源管理器，收藏夹和度量。“属性”面板可以访问当前所选实体的属性以及默认应用于创建的每个新实体的默认属性。Explorer面板显示计算机上支持的格式的驱动器，文件夹和文件的层次结构。“收藏夹”面板使你可以快速访问常用文件。“测量”面板显示借助“距离”，“面积”和“折线”长度工具执行的测量。

默认情况下，面板位于图形的左侧部分，可以停靠和调整大小。双击面板的标题栏，在单独的窗口中显示面板，您可以将其放置在桌面上的任何位置。

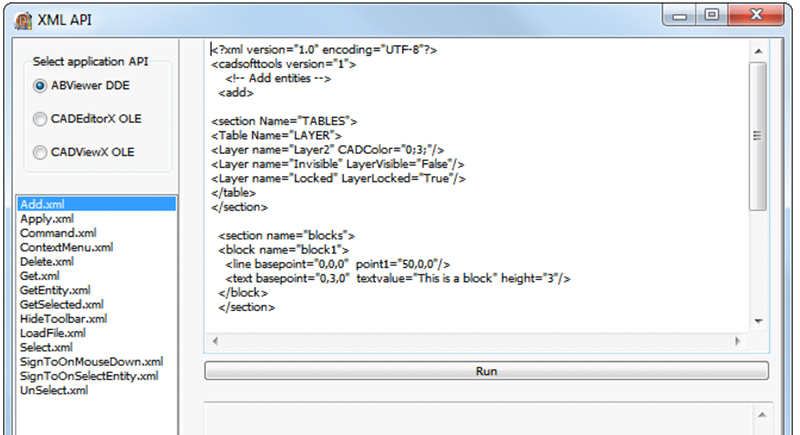

ABViewer 教程——XML API

功能区：高级 – > Lisp – >运行DDE演示

在ABViewer中，你可以借助XML接口访问绘图结构。该软件包包括一个Delphi演示应用程序，该应用程序在DDE技术的帮助下与ABViewer 交互。Run DDE Demo命令运行文件XML.exe，该文件存储在安装了软件的文件夹中。

 ABViewer的ActiveX版本- CADEditorX软件 – 通过COM函数与XML协同工作，并提供C＃，Delphi，VB，VC ++和HTML中的示例。

注释： XML演示示例应按以下顺序运行：Add.xml，Apply.xml等。

Add.xml 演示了如何向当前图形添加新对象。

Apply.xml 选择具有指定句柄的实体并修改其属性。

Delete.xml 删除具有特定句柄的实体。

Get.xml 以XML 格式显示当前图形的结构。

安装完成后，初始XML文件将放入xml 文件夹中，该文件夹存储在安装了软件的目录中。
