结构化分析概述
核心思想
分解化简问题
物理与逻辑表示分开
进行数据与逻辑抽象
具体步骤
-
发现需求
数 据 流 图
数据流图（DFD）描绘系统逻辑模型，图中没有具体的物理元素，只描绘信息在系统中流动处理情况。
是非常好通信工具和软件设计出发点。数据流图符
-
正方形（或立方体）：表示数据的源点或终点
-
开口矩形（两条平行横线）：代表数据存储
-
数据流图范例
工厂采购部采购员每天需一张定货 表，按零件编
排序列出所需定货零件。
对定货零件列下述数据：零件编 、名称、定货数
量、目前价格，主次要供应者等。
零件入库或出库称事务，通过仓库终端把事务 告
定货系统。零件库存量少于库存临界值需订货。
解法：
- 从问题描述提取数据流图四种成分
先考虑源点和终点
再考虑处理
最后考虑数据流和数据存储
源点:仓库管理员
终点:采购员
处理:处理事务、产生 表等
数据流：事务、订货信息、订货 表等
数据存储：订货信息、库存信息
- 着手画数据流图的基本系统模型。
事件：引起状态转换的外界事件抽象。
箭头表示，箭头上标事件名。后跟〔条件〕，表状态转换条件。
行为：进入某状态所作动作。
状态框内do:行为名。
数据字典
对系统使用的所有数据元素定义的集合，半形式化方法表达。
数据字典定义方法
数据字典对四类元素定义：数据流，数据元素，数据存储，处理
数据流的描述
数据存储的描述

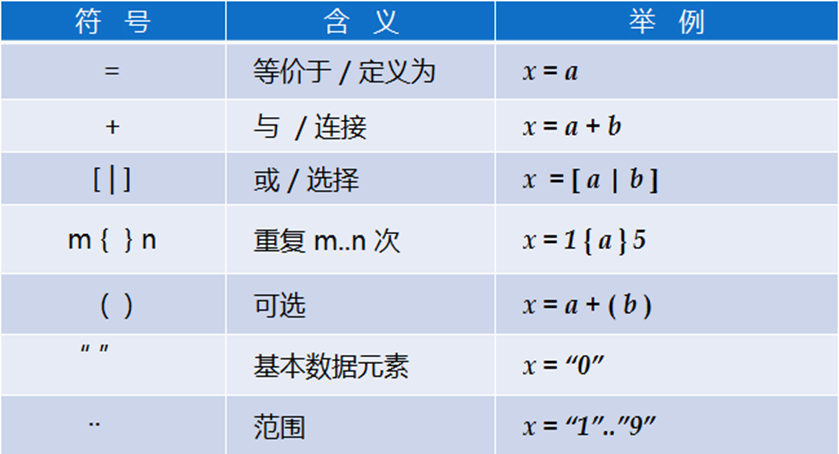

数据字典定义符
定义数据方法：对数据自顶向下分解。
由数据元素组成数据的方式：
- 顺序： 以确定次序连接两个或多个分量（数据元素）；
- 选择： 从两个或多个可能元素中选一个；
- 重复： 把指定的分量（数据元素）重复零次或多次；
可选： 一个数据元素可有可无的。
航班信息文件＝｛航空公司名称＋航班 ＋起点＋终点＋日期＋起飞时间＋降落时间}
航空公司名称＝2{字母}8
航班 ＝3{十进制数字}3
字母＝”a”…“z”
十进制数字＝”0″…“9”
起点＝终点＝1{汉字}5
起飞时间＝降落时间＝时＋分
时＝”00″…“23”
分＝”00″…“59”
日期＝年＋月＋日
年＝[2010｜2011｜2012｜2013]
月＝”01″…“12“
日＝”01”…“31”声明：本站部分文章及图片源自用户投稿，如本站任何资料有侵权请您尽早请联系jinwei@zod.com.cn进行处理,非常感谢！
