Linux Virtual Server（LVS）——《一》

1 集群和分布式

系统性能扩展方式：
Scale UP：垂直扩展，向上扩展,增强，性能更强的计算机运行同样的服务，成本高。
Scale Out：水平扩展，向外扩展,增加设备，并行地运行多个服务调度分配问题，Cluster

垂直扩展不再提及：
随着计算机性能的增长，其价格会成倍增长
单台计算机的性能是有上限的，不可能无限制地垂直扩展
多核CPU意味着即使是单台计算机也可以并行的。

1.1 集群 Cluster

Cluster：集群,为解决某个特定问题将多台计算机组合起来形成的单个系统

Cluster分为三种类型：
LB：Load Balancing，负载均衡。调度负载，按照算法调度。
HA：High Availiablity，高可用，避免SPOF（single Point Of failure）（单点失败）
MTBF:Mean Time Between Failure 平均无故障时间
MTTR:Mean Time To Restoration（ repair）平均恢复前时间
A=MTBF/（MTBF+MTTR） (0,1)：99%,99.5%,99.9%,99.99%,99.999%
HPC：High-performance computing，高性能 www.top500.org

1.2 分布式系统

分布式存储： Ceph，GlusterFS，FastDFS，MogileFS
分布式计算：hadoop，Spark
分布式常见应用
分布式应用-服务按照功能拆分，使用微服务
分布式静态资源–静态资源放在不同的存储集群上
分布式数据和存储–使用key-value缓存系统
分布式计算–对特殊业务使用分布式计算，比如Hadoop集群

1.3 集群和分布式

集群：同一个业务系统，部署在多台服务器上。集群中，每一台服务器实现的功能没有差别，数据和代
码都是一样的

分布式：一个业务被拆成多个子业务，或者本身就是不同的业务，部署在多台服务器上。分布式中，每
一台服务器实现的功能是有差别的，数据和代码也是不一样的，分布式每台服务器功能加起来，才是完
整的业务。
分布式是以缩短单个任务的执行时间来提升效率的，而集群则是通过提高单位时间内执行的任务数来提
升效率。
对于大型 站，访问用户很多，实现一个群集，在前面部署一个负载均衡服务器，后面几台服务器完成
同一业务。如果有用户进行相应业务访问时，负载均衡器根据后端哪台服务器的负载情况，决定由给哪
一台去完成响应，并且一台服务器垮了，其它的服务器可以顶上来。分布式的每一个节点，都完成不同
的业务，如果一个节点垮了，那这个业务可能就会失败。

1.4 集群设计原则

可扩展性—集群的横向扩展能力。小型机横向扩展小，面临淘汰
可用性—无故障时间(SLA)
性能—访问响应时间
容量—单位时间内的最大并发吞吐量(C10K 并发问题) 。LVS内核级，并发好。

1.5 集群设计实现

1.5.1 基础设施层面
提升硬件资源性能—从入口防火墙到后端web server均使用更高性能的硬件资源
多域名—DNS 轮询A记录解析。指向不同IP 访问入口增多
多入口—将A记录解析到多个公 IP入口
多机房—同城+异地容灾
CDN(Content Delivery Network)—基于GSLB(Global Server Load Balance)实现全局负载均衡，如：DNS
就近分配地址，提高效率

1.5.2 业务层面
分层：安全层、负载层、静态层、动态层、(缓存层、存储层)持久化与非持久化
分割：基于功能分割大业务为小服务
分布式：对于特殊场景的业务，使用分布式计算

1.6 LB Cluster 负载均衡集群

1.6.1 按实现方式划分
硬件（大公司）
F5 Big-IP
Citrix Netscaler
A10 A10

软件（小公司）
lvs：Linux Virtual Server，阿里四层SLB (Server Load Balance)使用
下四层功能:物理层 数据链路层
nginx：支持七层调度，阿里七层SLB使用Tengine
haproxy：支持七层调度
ats：Apache Traffic Server，yahoo捐助给apache
perlbal：Perl 编写
pound

1.6.2 基于工作的协议层次划分
传输层（通用）：DNAT和DPORT
LVS：Linux Virtual Server
nginx：stream
haproxy：mode tcp

应用层（专用）：针对特定协议，常称为 proxy server
http：nginx, httpd, haproxy(mode http), …
fastcgi：nginx, httpd, …
mysql：mysql-proxy, …

1.6.3 负载均衡的会话保持

1. session sticky：同一用户调度固定服务器
   Source IP：LVS sh算法（对某一特定服务而言）
   Cookie
2. session replication：每台服务器拥有全部session
   session multicast cluster （内存消耗大）
3. session server：专门的session服务器
   Memcached，Redis （只放session，共享）也存在单点失败，即也要做集群 哨兵机制

1.7 HA 高可用集群实现

keepalived：vrrp协议
Ais：应用接口规范
heartbeat
cman+rgmanager(RHCS)
coresync_pacemaker

2 Linux Virtual Server简介

2.1 LVS介绍

LVS：Linux Virtual Server，负载调度器，内核集成，章文嵩（花名 正明）, 阿里的四层SLB(Server Load Balance)是基于LVS+keepalived实现。
LVS 官 ：http://www.linuxvirtualserver.org/
LVS 相关术语
VS: Virtual Server，负责调度
RS: Real Server，负责真正提供服务

2.2 LVS工作原理

VS根据请求 文的目标IP和目标协议及端口将其调度转发至某RS，根据调度算法来挑选RS。LVS是内核
级功能，工作在INPUT链的位置，将发往INPUT的流量进行“处理”

范例：查看内核支持LVS

2.3 LVS集群体系架构

2.5 LVS应用场景

2.5.1 音视频大流量场景

动静请求分离，快速稳定交付
游戏业务有很多图片等静态资源需要加载，通过CDN实现全球用户访问静态资源的加速；当用户在游戏
中有互动时，产生的访问流量非常大，此时为了保证互动实时性，需要使用负载均衡进行流量分发

动态请求流量分发
动态请求量大，采用多台云服务器计算处理，并利用负载均衡服务随时进行流量分发

静态请求快速加载
静态内容选择对象存储，接入CDN服务，进一步优化内容分发链路，让内容即刻加载

2.5.3 多层次容灾架构场景

2.6 LVS集群类型中的术语

VS：Virtual Server，Director Server(DS), Dispatcher(调度器)，Load Balancer
RS：Real Server(lvs), upstream server(nginx)上游服务器, backend server(haproxy)
CIP：Client IP
VIP：Virtual serve IP VS外 的IP
DIP：Director IP VS内 的IP
RIP：Real server IP
访问流程：CIP <–> VIP == DIP <–> RIP

3 LVS 工作模式和相关命令

3.1 LVS集群的工作模式

lvs-nat：修改请求 文的目标IP,多目标IP的DNAT
lvs-dr：操纵封装新的MAC地址。MAC头的修改
lvs-tun：在原请求IP 文之外新加一个IP首部。
lvs-fullnat：修改请求 文的源和目标IP

3.1.1 LVS的NAT模式

RS的 关一般不能指向DIP

请求 文要经由Director，但响应不经由Director

不支持端口映射

RS的OS须支持隧道功能
3.1.4 LVS的FULLNAT模式
通过同时修改请求 文的源IP地址和目标IP地址进行转发
CIP –> DIP
VIP –> RIP
fullnat模式特点：

VIP是公 地址，RIP和DIP是私 地址，且通常不在同一IP 络；因此，RIP的 关一般不会指向
DIP

RS收到的请求 文源地址是DIP，因此，只需响应给DIP；但Director还要将其发往Client

请求和响应 文都经由Director

支持端口映射
注意：此类型kernel默认不支持

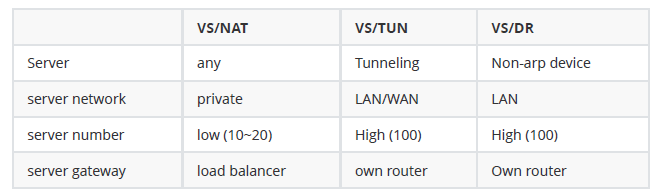

3.1.5 LVS工作模式总结和比较

lvs-nat与lvs-fullnat：
请求和响应 文都经由Director
lvs-nat：RIP的 关要指向DIP
lvs-fullnat：RIP和DIP未必在同一IP 络，但要能通信
lvs-dr与lvs-tun：
请求 文要经由Director，但响应 文由RS直接发往Client
lvs-dr：通过封装新的MAC首部实现，通过MAC 络转发
lvs-tun：通过在原IP 文外封装新IP头实现转发，支持远距离通信

3.2 LVS调试算法

ipvs scheduler：根据其调度时是否考虑各RS当前的负载状态
分为两种：静态方法和动态方法

3.2.1 静态方法
仅根据算法本身进行调度
1、RR：roundrobin，轮询 不考虑机器的性能好坏，轮询调度
2、WRR：Weighted RR，加权轮询 权重越高，优先级高，调度更多资源给它 优先级高
3、SH：Source Hashing，实现session sticky，源IP地址hash；将来自于同一个IP地址的请求始终发
往第一次挑中的RS，从而实现会话绑定
4、DH：Destination Hashing；目标地址哈希，第一次轮询调度至RS，后续将发往同一个目标地址的
请求始终转发至第一次挑中的RS，典型使用场景是正向代理缓存场景中的负载均衡，如：宽带运营商

3.2.2 动态方法
主要根据每RS当前的负载状态及调度算法进行调度Overhead=value 较小的RS将被调度

1、LC：least connections 适用于长连接应用
Overhead=activeconns *256+inactiveconns

2、WLC：Weighted LC，默认调度方法
Overhead=(activeconns * 256+inactiveconns)/weight

3、SED：Shortest Expection Delay,初始连接高权重优先
Overhead=(activeconns+1)*256/weight

4、NQ：Never Queue，第一轮均匀分配，后续SED

5、LBLC：Locality-Based LC，动态的DH算法，使用场景：根据负载状态实现正向代理

6、LBLCR：LBLC with Replication，带复制功能的LBLC，解决LBLC负载不均衡问题，从负载重的复制
到负载轻的RS

3.2.3 内核版本 4.15版本后新增调度算法：
FO和OVF
FO（Weighted Fail Over）调度算法,在此FO算法中，遍历虚拟服务所关联的真实服务器链表，找到还
未过载（未设置IP_VS_DEST_F_OVERLOAD标志）的且权重最高的真实服务器，进行调度。方便调式上下线。

OVF（Overflow-connection）调度算法，基于真实服务器的活动连接数量和权重值实现。将新连接调
度到权重值最高的真实服务器，直到其活动连接数量超过权重值位置，之后调度到下一个权重值最高的
真实服务器,在此OVF算法中，遍历虚拟服务相关联的真实服务器链表，找到权重值最高的可用真实服务
器。一个可用的真实服务器需要同时满足以下条件：
未过载（未设置IP_VS_DEST_F_OVERLOAD标志）
真实服务器当前的活动连接数量小于其权重值
其权重值不为零

3.3LVS 相关软件

3.3.1 程序包：ipvsadm
Unit File: ipvsadm.service
主程序：/usr/sbin/ipvsadm
规则保存工具：/usr/sbin/ipvsadm-save
规则重载工具：/usr/sbin/ipvsadm-restore
配置文件：/etc/sysconfig/ipvsadm-config

3.3.2 ipvsadm 命令
ipvsadm核心功能：
集群服务管理：增、删、改
集群服务的RS管理：增、删、改
查看
ipvsadm 工具用法：

管理集群服务：增、改、删
增、修改：

删除：

service-address：
-t|u|f：
-t: TCP协议的端口，VIP:TCP_PORT
-u: UDP协议的端口，VIP:UDP_PORT
-f：firewall MARK，标记，一个数字
[-s scheduler]：指定集群的调度算法，默认为wlc

管理集群上的RS：增、改、删
增、改：

删：

server-address：
rip[:port] 如省略port，不作端口映射
选项：
lvs类型：
-g: gateway, dr类型，默认
-i: ipip, tun类型
-m: masquerade, nat类型
-w weight：权重

清空定义的所有内容：

清空计数器：

查看：

–numeric, -n：以数字形式输出地址和端口
–exact：扩展信息，精确值
–connection，-c：当前IPVS连接输出
–stats：统计信息
–rate ：输出速率信息

ipvs规则：

ipvs连接：

保存：建议保存至/etc/sysconfig/ipvsadm

重载：

ipvsadm配置文件：
