最小系统原理图学习

为什么晶振两端要外接两个电容呢加多大的电容/strong>
为了要满足谐振的条件。只有连接合适的电容才能满足晶振的起振要求，晶振才能正常工作。
一般在几十pF。它会影响到晶振的谐振频率和输出幅度，也是使振荡频率更稳定。

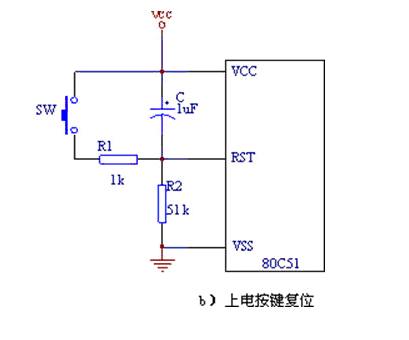

单片机上电复位、按键复位/strong>

• 单片机复位,工作原理就是对电容的充放电过程。
• 开机时，电容器是空的，上电后就对电容充电。 充电电流，在电阻上形成正电压，使得RST为高电平，单片机处于复位状态。
  充电电流逐渐减弱，电阻上电压逐渐接近于0，RST降为低电平，单片机即开始正常工作。 手动按下SW，对电容放电，电容器里面又空了。
  手松开后，电源又对电容充电，再次出现开机时的现象。

• 数字地 与 模拟地 不可画在一起 ，AVCC—-模拟正极
• 络标 可以把两条线连在一起
• 画总线时 每条线都要有对应的 络标
• 某些元件的电源、地 引脚会被隐藏
• XTAL—-晶振

有源器件、无源器件
贴片、插件
DIP40：双列直插式，40引脚
画PCB时，出现Unknown Pin的情况，造成此现象的原因是因为原理图和pcb 络重复。

图层使用（封装外围线）
top/bottom overlay：丝印层（写文字）
keepout layer：禁止布线层（布线边界）

覆铜区有空缺：勾除选项，去除死铜区。
