AD学习之旅（6）— 在原理图上放置元器件
一、前言
- https://www.bilibili.com/video/BV16t411N7RD=10&spm_id_from=pageDriver
二、放置元器件

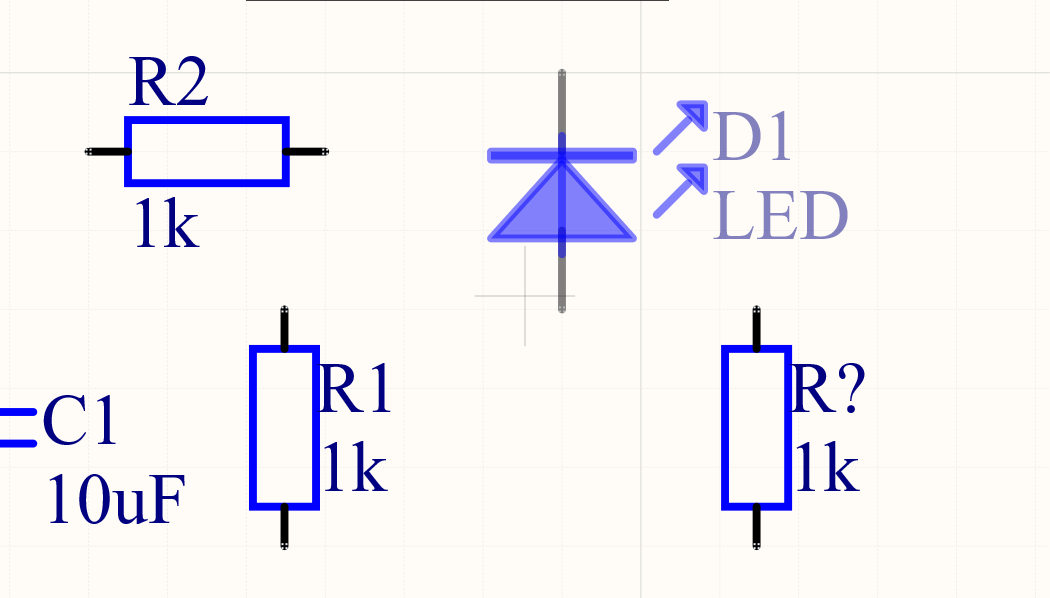

我们从之前创建的原理图库中选中一个元件，然后点击放置
三、安装原理图库
点击右下角的 【Panels】按钮，点击将其勾选，打开库选择界面
四、元器件对齐
我们将要对其的器件选中，然后按快捷键【A】，就可以看到各种对齐方式了
五、元器件镜像
同样的，将要对其的器件选中，然后按快捷键【X】，进行水平镜像；按快捷键【Y】，进行垂直镜像
六、附录
