AD入门

AD入门

• 新建项目
• 库的建立
• • 自建库
  • 从 上下载库
• 补充

新建项目

文件–>新建–>PCB项目–>(在项目中添加四个文件：原理图、PCB图、原理图库、PCB图库)

库的建立

自建库

（1）.在原理图库中新增，命名，画图，保存；在PCB图库中新增，命名，画图，保存（根据BOM表，按照1：1进行绘制）；
（2）.关联：返回原理图库中，点击中间左下角的AddFootprint，在名称中找到对应的封装图，确定就行。

从 上下载库

需要下载两个文件，一个是库加载程序，一个是ECAD模型，尽量下载到AD的安装路径，这样好找一些

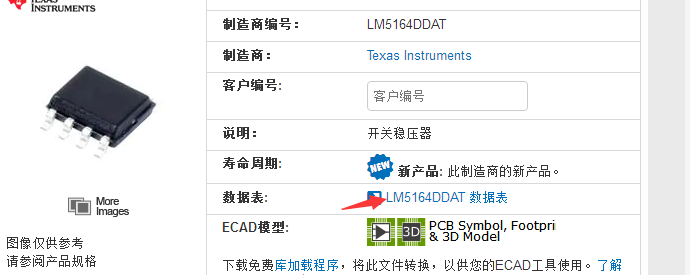

（1）.登录贸泽或淘宝直接搜索想要器件，下载库加载程序，（这时应该需要关闭AD），

（2）.下载模型

补充

1.BOM表是在下载库那里
