AD学习之旅（11）— 绘制PCB图

AD学习之旅（11）— 绘制PCB图

一、前言

二、评估PCB大小

首先将所有的器件选中，然后点击【工具】->【器件摆放】->【在矩形区域排列】

二、设置板框

点击机械层【Mechanical1】

三、摆放器件

我们在元器件上可以看到一个个的飞线，这并不是实际的连线，只是在相同的 络上会有飞线显示连接，表示这两个元件引脚属于同一个 络，如果看不到的，我们需要点击右下角的【Panels】->【PCB】将PCB选项框调出来

五、交互式布局

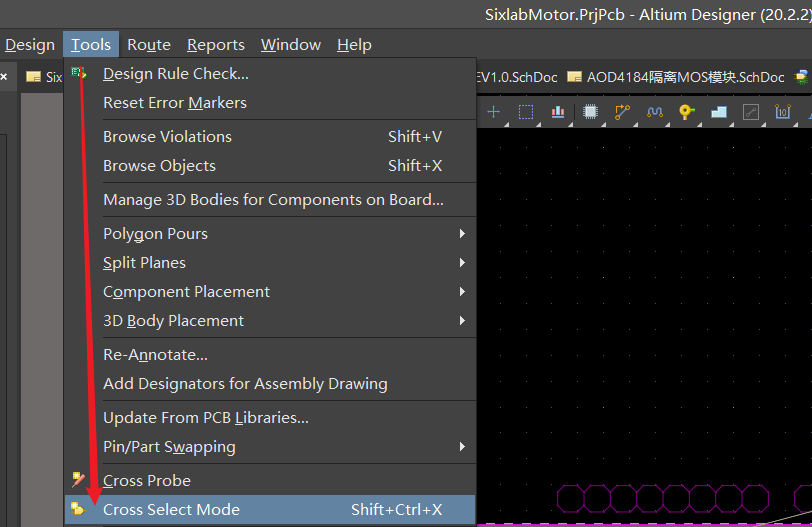

在AD中可以开启交互式布局，即在原理图中选择元件后，PCB图中的文件也同时选中，开启的方式如下，点击【Tools】->【Cross Select Mode】

六、附录
