设计模式之桥接模式

设计模式之桥接模式

引入

初始方案

场景一：

Sunny 软件公司欲开发一个跨平台图像浏览系统，要求该系统能够显示 BMP、JPG、GIF、PNG 等多种格式的文件，并且能够在Windows、Linux、Unix 等多个操作系统上运行。
系统首先将各种格式的文件解析为像素矩阵（ Matrix ），然后将像素矩阵显示在屏幕上，在不同的操作系统中可以调用不同的绘制函数来绘制像素矩阵。
系统需具有较好的扩展性以支持新的文件格式和操作系统。

初始的设计方案如下：

这种设计方案解决的问题有：

• 将图片格式和操作系统解耦，将这两个维度分离，各自独立变化，进而对二者设计独立的继承等级结构，符合单一职责原则
• 摒弃多重继承，而使用关联关系（Image与ImageImp之间的关联），符合合成复用原则。
• 使用抽象类，符合里氏代换原则。
• 符合开闭原则。
• 使用抽象类，利用运行时多态，可以对子类做统一处理。

桥接模式

桥接模式：

将抽象部分和实现部分分离，使他们都可以独立的变化。

（通常情况下，我们将 具有两个变化维度的类的业务方法 和 与之关系最密切的维度 设计为 抽象类层次结构（抽象部分），而将另一个维度设计为 实现类层次结构（实现部分）

两个要点：

• 用 抽象关联（抽象类之间的关联关系） 取代 多继承
• 将类之间的 静态继承关系 转换为 动态的对象组合关系

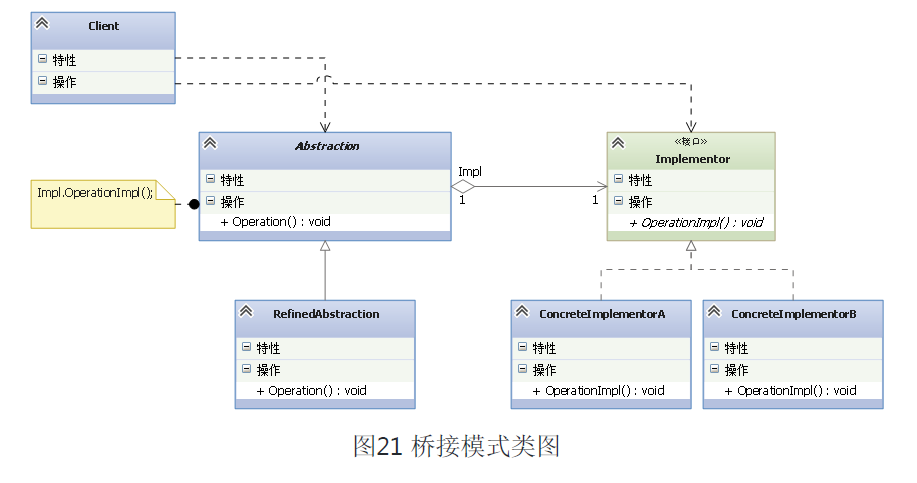

设计结构图

其中：

• Abstraction 抽象类：定义一个Implementor类型的变量，实现与Implementor的抽象关联。抽象类中既可以包含抽象业务方法(abstract方法)，也可以包含具体业务方法
• RefinedAbstraction（抽象类实体）：实现了在Abstraction中的抽象方法，以及可以利用 Implementor变量调用Implementor中定义的业务方法
• Implementor 实现类接口：相当于实现部分的抽象类
• ConsreteImplementor 实现类实体：程序运行时，将替换父类，将自己的业务方法传递给抽象类实体

总结

桥接模式将实体的抽象部分和实现部分分离，使其独立变化。

满足：

• 单一职责原则
• 开闭原则
• 合成复用原则
• 里氏代换原则
