ARDUINO与APC220实现无线通信
- 硬件简介
-
- ARDUINO
- APC220
- ARDUINO与APC220引脚图
- ARDUINO代码
- 接线
硬件简介
简要介绍ARDUINO和ACP220无线串口通信模块。
ARDUINO
Arduino是一款便捷灵活、方便上手的开源电子原型平台，包含硬件（各种型 的arduino板）和软件（arduino IDE)。
-
ARDUINO
ARDUINO代码
发送端
功能：定时发送字符A 和B
.接收端
功能，当接收到字符A时，返回 This is A 字符串；当接收到字符B时，返回This is B字符串。

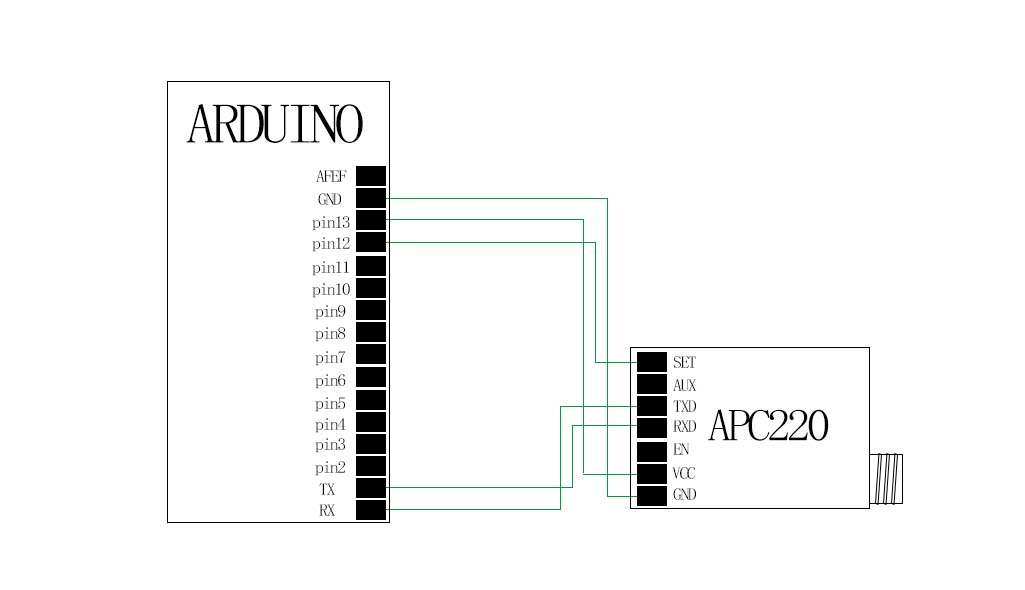

.接线
发送端
Arduino 的TX RX 与APC220的TX RX 交叉连接。这里我用Arduino的pin12、13端子输出高电平为APC220供电。其中pin12接SET端子（注意：这个SET端子需要接高电平，不接的话没法通信。还有，注意APC220上的端子标签，是否与图示相反。我的APC220端子就与说明书上排列顺序正好相反，接线的时候看说明书接，怎么也通不上，还是需要看看实物上的引脚排列顺序再接线），pin13接VCC。pin11我接的一个物体识别模块，当检测到指定物体时输出高电平到pin11上，发送端才开始工作，发出A B 字符。你们可以简化下程序，把这个pin11的判定条件去掉。
接收端
接收端与发送端类似，接线也相同，就是程序稍有不同，大家看看程序就明白了。
玩Arduino与 APC220通信我也是第一次。花了三天时间摸熟悉。白天上班没时间，天天搞到晚上1 2 点。在看到串口调试工具上终于出现字符的时候，真是开心了。哈哈哈。
