一、前言

1. 【Altium500问】第001问-如何新建原理图库文件
2. 【Altium500问】第005问 如何创建一个简单的元件的模型，步骤是怎么样的/li>
3. 【Altium500问】第012问 元件的管脚Type每个类型是什么意思/li>

二、新建一个电阻

点击【工具】->【新器件】

绘制一个长200mil、宽80mil电阻的外形

三、新建一个电容

点击【工具】->【新器件】

然后将其属性修改为如下所示

然后点击【放置线】，

然后双击线条，修改其属性

接下来点击放置引脚

通过按空格键可以旋转引脚，其中带十字的是连线端，将其放置在外侧，这样，一个电容就绘制好了

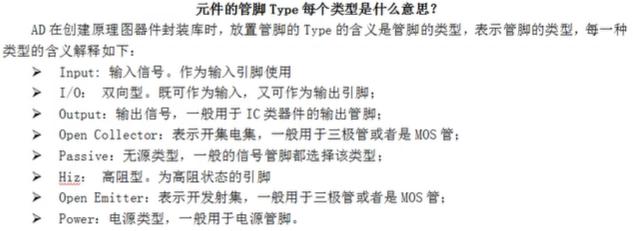

然后就是关于管脚中的一些属性说明

五、附录

附上原理图库文件：Basic.SchLib
